Напаиваемые твердосплавные пластины типа 38 по ГОСТ 25415-90 предназначены для оснащения инструмента: сверла глубокого сверления. В разделе обозначения стандарта от 38011 до 38212, размеры — длина 16-40 мм, ширина 7-40 мм, толщина 2-6 мм. Полный текст стандарта — ГОСТ 25415-90 (PDF).

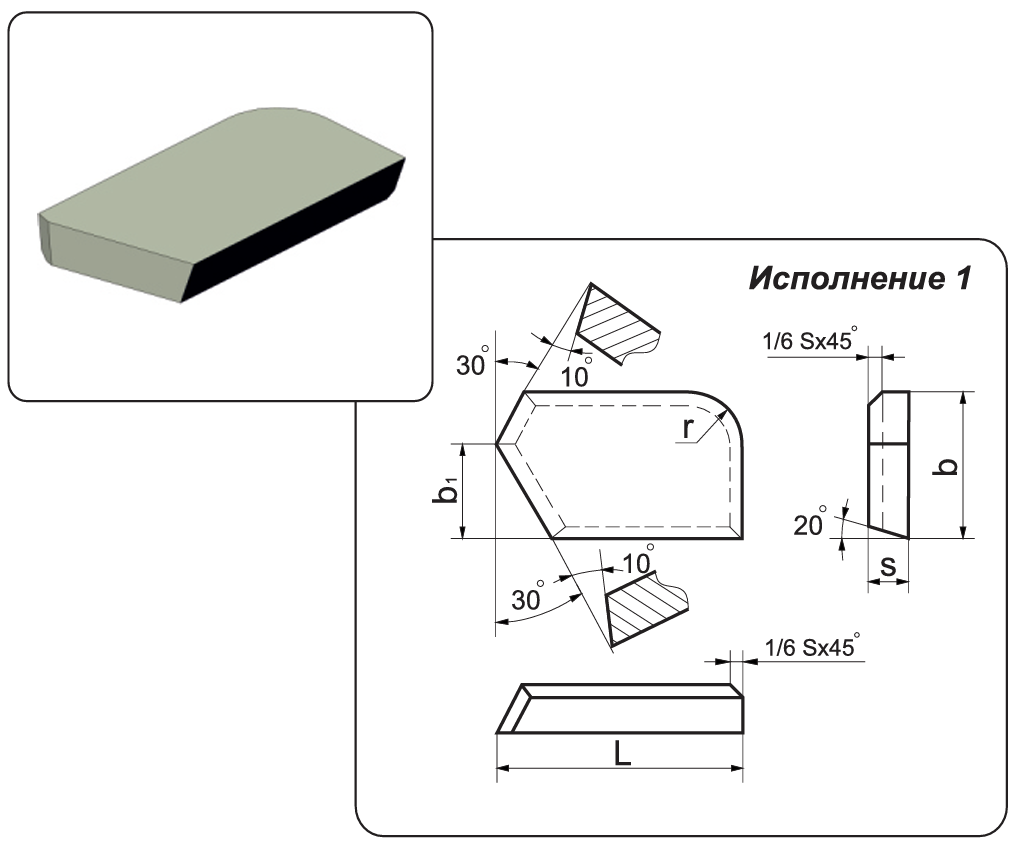

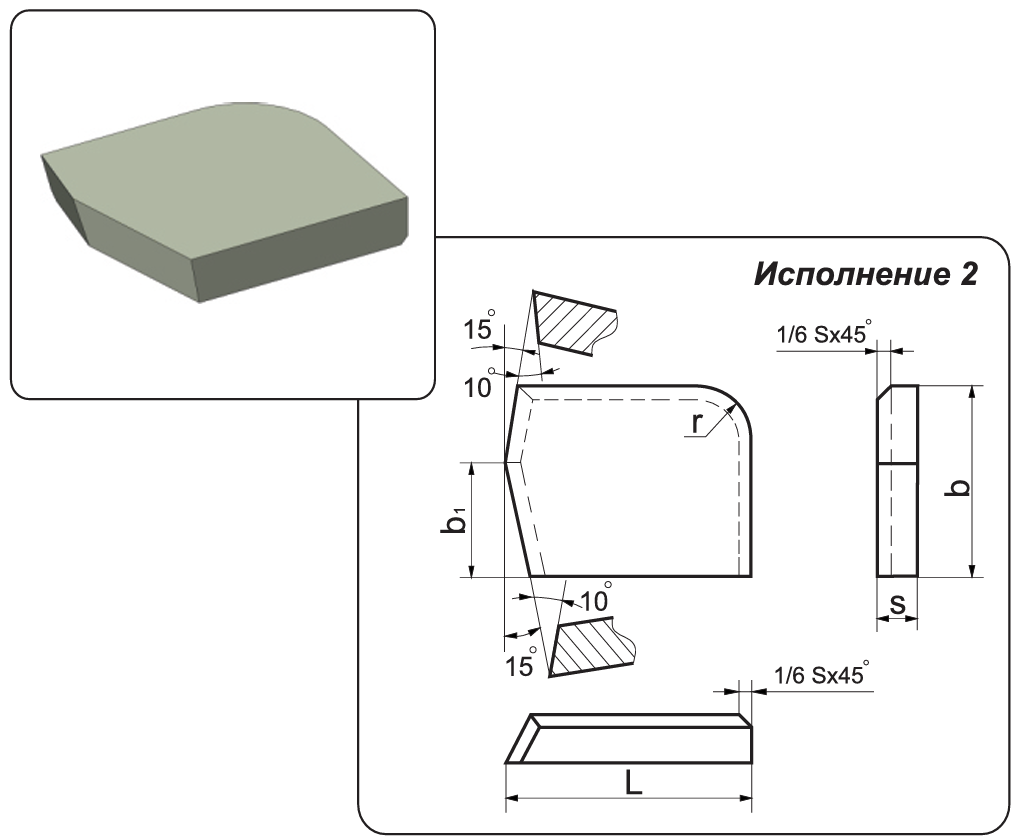

Тип 38 — пластина для однокромочных сверл глубокого сверления, где отвод стружки идет через канал. Исполнение 1 с углом 30° по вершине, исполнение 2 с углом 15° и увеличенной шириной: при длине 25 мм ширина растет с 14,5 до 22 мм.
Каждое обозначение стандарта в разделе идет в трех марках твердого сплава: ВК8, Т15К6 и Т5К10.
Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.
| Обозначение | l, мм | b, мм | s, мм | b1, мм | r, мм | Масса Т15К6, г | Масса ВК8, г |
|---|---|---|---|---|---|---|---|
| 38011 | 16 | 7 | 2 | 6,3 | 3 | 2,06 | 2,65 |
| 38031 | 20 | 10,6 | 3 | 9,5 | 4 | 5,74 | 7,38 |
| 38051 | 25 | 14,5 | 4,5 | 12,9 | 4 | 14,60 | 18,78 |
| 38092 | 25 | 22 | 4,5 | 14 | 8 | 24,90 | 32,03 |
| 38171 | 32 | 18 | 4,5 | 16 | 4 | 23,60 | 30,36 |
| 38192 | 32 | 28 | 5 | 17 | 8 | 45,50 | 58,53 |
| 38212 | 36 | 33 | 6 | 20 | 10 | 72,20 | 92,87 |
| 38152 | 40 | 40 | 6 | 23 | 10 | 97,70 | 125,68 |
Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой. Самый малый типоразмер ряда — Пластина твердосплавная напайная 38011 Т15К6 ГОСТ 25415-90 и Пластина твердосплавная напайная 38011 ВК8 ГОСТ 25415-90.
Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 38171:
Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.
Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.
| Марка | Основной материал | Характер обработки |
|---|---|---|
| Т30К4 | Сталь | Тонкое и чистовое точение, минимальный припуск, без ударов |
| Т15К6 | Сталь | Получистовое и чистовое точение, растачивание, самая ходовая марка по стали |
| Т14К8 | Сталь | Черновое и получистовое точение, переменное сечение среза |
| Т5К10 | Сталь, стальное литье | Черновое точение, поковки и штамповки с коркой |
| ТТ10К8-Б | Сталь, стальное литье | Тяжелое черновое точение, тепловые и ударные нагрузки |
| ТТ7К12 | Сталь, поковки | Черновое точение и строгание с ударами, работа по корке |
| ВК3, ВК3-М | Чугун, цветные сплавы, неметаллы | Чистовое точение, чистота поверхности |
| ВК6, ВК6-М, ВК6-ОМ | Чугун, нержавеющие и жаропрочные стали | Получистовая обработка, мелкозернистые модификации держат острую кромку |
| ВК8 | Чугун, цветные металлы, неметаллы | Черновая обработка, сверление, зенкерование, самая ходовая марка по чугуну |
| ВК10, ВК10-ХОМ | Чугун, труднообрабатываемые сплавы | Черновая обработка с ударами |
Разделы внутри группы «Сверла, зенкеры, развертки» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.
| Раздел | Стандарт | Под какой инструмент | Длина l | Позиций |
|---|---|---|---|---|
| Тип 14 | ГОСТ 25399-90 | спиральные сверла и сверла с прямыми канавками | 5,5-52 мм | 126 |
| Тип 17 | ГОСТ 25406-90 | сверла для неметаллических материалов | 5,5-31,5 мм | 79 |
| Тип 25 | ГОСТ 25424-90 | зенкеры для сквозных отверстий | 16-32 мм | 24 |
| Тип 26 | ГОСТ 25425-90 | развертки | 12-32 мм | 25 |
| Тип 38 (этот раздел) | ГОСТ 25415-90 | сверла глубокого сверления | 16-40 мм | 24 |
| Тип 39 | ГОСТ 25416-90 | направляющие к сверлам глубокого сверления | 18-40 мм | 19 |
| Все типы напаиваемых пластин — общий раздел | ||||
Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 16 до 40 мм, толщина s от 2 до 6 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.
Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.
Зависит от толщины: при s от 2 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.
Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.
Первые две — тип пластины по ГОСТ 25415-90, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.
