Напаиваемые твердосплавные пластины типа 47 по ГОСТ 25421-90 предназначены для оснащения инструмента: проходные и отрезные резцы к автоматам продольно-фасонного точения. В разделе обозначения стандарта от 47010 до 47090 в марках сплава ВК8, Т15К6 и Т5К10, размеры — длина 16-16 мм, ширина 4-4 мм, толщина 1-3 мм. Полный текст стандарта — ГОСТ 25421-90 (PDF).

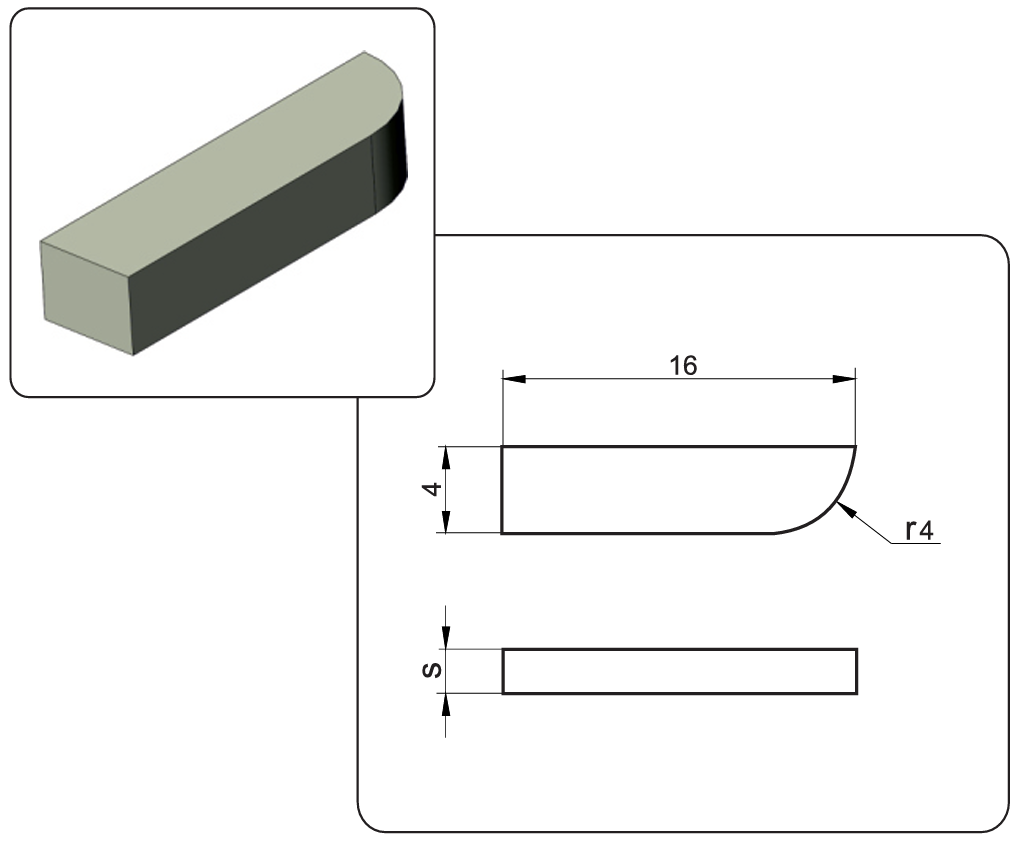

У типа 47 длина и ширина зафиксированы стандартом: 16×4 мм с радиусом вершины 4 мм, меняется только толщина от 1 до 3 мм. Такой ряд рассчитан на автоматы продольно-фасонного точения, где резец подбирают по толщине под ширину прорези.
В разделе весь типоразмерный ряд стандарта в наличных марках твердого сплава. Самый тонкий типоразмер, s = 1 мм: Пластина твердосплавная напайная 47010 Т15К6 ГОСТ 25421-90 для стали и Пластина твердосплавная напайная 47010 ВК8 ГОСТ 25421-90 для чугуна и цветных металлов.
Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.
| Обозначение | l, мм | b, мм | s, мм | r, мм | Масса Т15К6, г | Масса ВК8, г |
|---|---|---|---|---|---|---|
| 47010 | 16 | 4 | 1 | 4 | 0,68 | 0,87 |
| 47030 | 16 | 4 | 1,6 | 4 | 1,01 | 1,30 |
| 47050 | 16 | 4 | 2 | 4 | 1,23 | 1,58 |
| 47070 | 16 | 4 | 2,5 | 4 | 1,50 | 1,93 |
| 47090 | 16 | 4 | 3 | 4 | 1,77 | 2,28 |
Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой.
Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 47050:
Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.
Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.
| Марка | Основной материал | Характер обработки |
|---|---|---|
| Т30К4 | Сталь | Тонкое и чистовое точение, минимальный припуск, без ударов |
| Т15К6 | Сталь | Получистовое и чистовое точение, растачивание, самая ходовая марка по стали |
| Т14К8 | Сталь | Черновое и получистовое точение, переменное сечение среза |
| Т5К10 | Сталь, стальное литье | Черновое точение, поковки и штамповки с коркой |
| ТТ10К8-Б | Сталь, стальное литье | Тяжелое черновое точение, тепловые и ударные нагрузки |
| ТТ7К12 | Сталь, поковки | Черновое точение и строгание с ударами, работа по корке |
| ВК3, ВК3-М | Чугун, цветные сплавы, неметаллы | Чистовое точение, чистота поверхности |
| ВК6, ВК6-М, ВК6-ОМ | Чугун, нержавеющие и жаропрочные стали | Получистовая обработка, мелкозернистые модификации держат острую кромку |
| ВК8 | Чугун, цветные металлы, неметаллы | Черновая обработка, сверление, зенкерование, самая ходовая марка по чугуну |
| ВК10, ВК10-ХОМ | Чугун, труднообрабатываемые сплавы | Черновая обработка с ударами |
Значения даны для точения инструментом с напайной пластиной без охлаждения и служат отправной точкой при первом проходе.
| Обрабатываемый материал | Марка сплава | v, м/мин | t, мм | s, мм/об |
|---|---|---|---|---|
| Сталь 45, 40Х | Т15К6 | 120-200 | 0,5-3,0 | 0,10-0,40 |
| Сталь 45, стальное литье | Т5К10 | 70-130 | 3,0-8,0 | 0,40-1,00 |
| Сталь конструкционная, чистовой проход | Т30К4 | 180-250 | 0,1-0,5 | 0,05-0,20 |
| Чугун СЧ20 | ВК3, ВК6 | 90-170 | 0,2-3,0 | 0,10-0,50 |
| Чугун СЧ20-СЧ30, черновой проход | ВК8 | 60-110 | 3,0-8,0 | 0,40-0,80 |
| Бронза, латунь, силумин | ВК3, ВК8 | 150-300 | 0,5-5,0 | 0,15-0,60 |
Поправки: при прерывистом резании скорость снижают на 20-30 %, по литейной корке — на 30-40 %, при вылете резца больше 1,5 высоты державки подачу уменьшают вдвое. Глубина резания ограничена длиной режущей кромки конкретной пластины — по таблице размеров выше.
Разделы внутри группы «Резцы токарные, расточные, отрезные» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.
| Раздел | Стандарт | Под какой инструмент | Длина l | Позиций |
|---|---|---|---|---|
| Тип 01 и 61 | ГОСТ 25395-90 | проходные, расточные и револьверные резцы | 5-60 мм | 170 |
| Тип 02 и 62 | ГОСТ 25395-90 | проходные, расточные и револьверные резцы | 10-36 мм | 189 |
| Тип 06 и 66 | ГОСТ 25397-90 | подрезные и расточные резцы для глухих отверстий | 8-40 мм | 155 |
| Тип 07 и 67 | ГОСТ 25426-90 | подрезные, проходные, расточные и револьверные резцы | 6-25 мм | 170 |
| Тип 10 и 70 | ГОСТ 25396-90 | проходные прямые, расточные и револьверные резцы | 5-50 мм | 258 |
| Тип 11 | ГОСТ 25398-90 | чистовые и резьбовые резцы | 3-10 мм | 24 |
| Тип 12 | ГОСТ 25403-82 | чашечные галтельные и бандажные резцы | 32-32 мм | 1 |
| Тип 13 | ГОСТ 17163-90 | отрезные и прорезные резцы | 3-12,5 мм | 79 |
| Тип 15 | ГОСТ 25404-90 | фасочные резцы и резцы для пазов «ласточкин хвост» | 12-32 мм | 30 |
| Тип 16 | ГОСТ 25405-90 | галтельные и бандажные резцы | 8-32 мм | 25 |
| Тип 18 | ГОСТ 25407-90 | круглофасочные резцы | 8-16 мм | 12 |
| Тип 23 | ГОСТ 25401-90 | автоматные резцы | 4-32 мм | 34 |
| Тип 32 | ГОСТ 25412-90 | резцы для прорезки канавок в шкивах под клиновые ремни | 20-50 мм | 19 |
| Тип 41 | ГОСТ 25417-82 | расточные резцы при снятии тонких стружек | 12-25 мм | 5 |
| Тип 47 (этот раздел) | ГОСТ 25421-90 | проходные и отрезные резцы к автоматам продольно-фасонного точения | 16-16 мм | 15 |
| Тип 48 | ГОСТ 25422-90 | резцы для нарезания трапецеидальной резьбы | 12-25 мм | 23 |
| Тип 51 | ГОСТ 20312-90 | резцы для прорезки канавок под сальниковые кольца | 14-30 мм | 24 |
| Все типы напаиваемых пластин — общий раздел | ||||
Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 16 до 16 мм, толщина s от 1 до 3 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.
Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.
Зависит от толщины: при s от 1 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.
Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.
Первые две — тип пластины по ГОСТ 25421-90, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.
