Напаиваемые твердосплавные пластины типа 51 по ГОСТ 20312-90 предназначены для оснащения инструмента: резцы для прорезки канавок под сальниковые кольца. В разделе 8 обозначений стандарта в 8 сочетаниях l×b×s и 24 позиции с учетом марок сплава, размеры — длина 14-30 мм, ширина 7-19 мм, толщина 3-7 мм. Полный текст стандарта — ГОСТ 20312-90 (PDF).

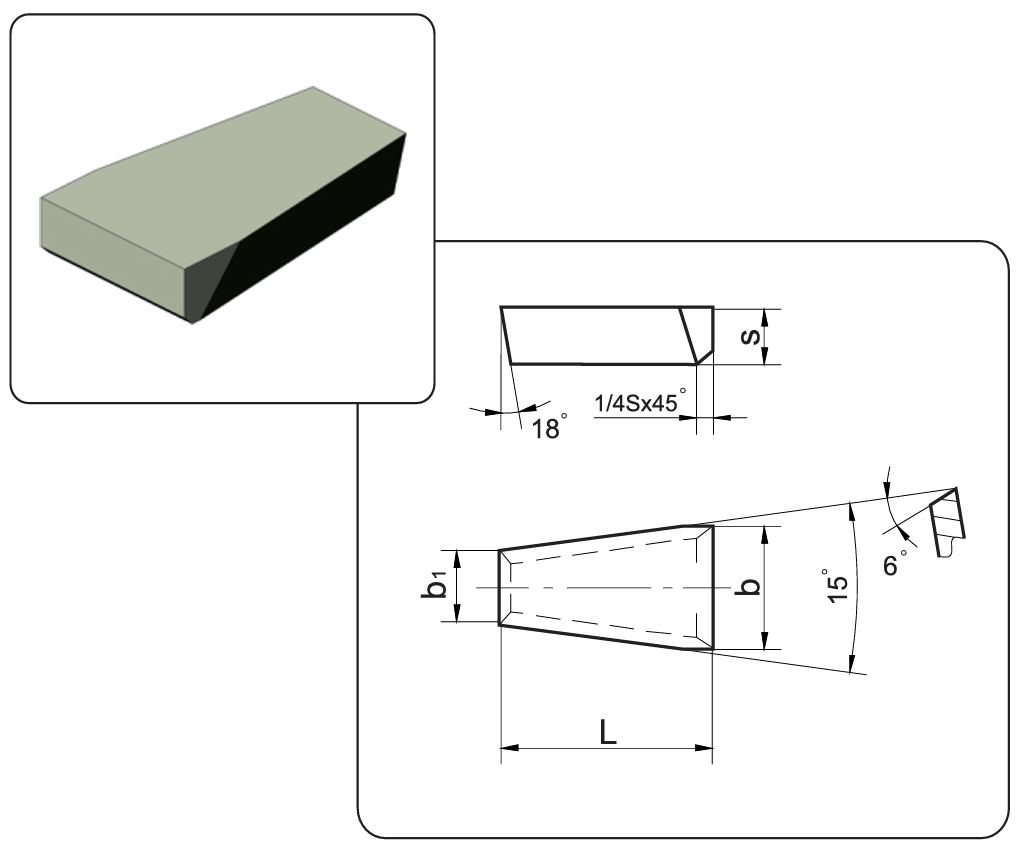

Тип 51 — сужающаяся трапеция с боковым углом 15° под канавку для сальникового кольца. Ширина у вершины b1 идет от 4,5 до 13 мм и подбирается по ширине канавки; сужение не дает пластине зажиматься в пропиле, как у отрезных пластин типа 13.

Ассортимент раздела

В разделе 24 позиции: 8 обозначений стандарта в наличных марках твердого сплава.

✓Обозначений в разделе: 8, типоразмеров по сочетанию l×b×s: 8
✓Марки сплава: ВК8 (8), Т15К6 (8), Т5К10 (8)
✓Размеры: длина 14-30 мм, ширина 7-19 мм, толщина 3-7 мм
✓Масса одной пластины: от 2,22 до 33,90 г (по справочному приложению стандарта для Т15К6)
✓Отгрузка со склада, отпуск поштучно и партиями

Размеры по ГОСТ 20312-90

Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.

Обозначение	l, мм	b, мм	s, мм	b₁, мм	Масса Т15К6, г	Масса ВК8, г
51010	14	7	3	4,5	2,22	2,86
51030	16	8,5	4	5,5	4,15	5,34
51050	18	10	4	6,5	5,64	7,25
51070	20	11	5	7,5	9,00	11,58
51090	22	13	6	9	14,20	18,27
51110	26	15	6	10	19,50	25,08
51130	28	16,5	7	11	27,00	34,73
51150	30	19	7	13	33,90	43,61

Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой.

Как читать обозначение

Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 51090:

✓51 — тип пластины по ГОСТ 20312-90
✓09 — номер типоразмера в таблице стандарта
✓0 — номер исполнения
✓Марка сплава по ГОСТ 3882-74 записывается после обозначения: Пластина 51090 Т15К6 ГОСТ 20312

Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.

Марки твердого сплава

Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.

Марка	Основной материал	Характер обработки
Т30К4	Сталь	Тонкое и чистовое точение, минимальный припуск, без ударов
Т15К6	Сталь	Получистовое и чистовое точение, растачивание, самая ходовая марка по стали
Т14К8	Сталь	Черновое и получистовое точение, переменное сечение среза
Т5К10	Сталь, стальное литье	Черновое точение, поковки и штамповки с коркой
ТТ10К8-Б	Сталь, стальное литье	Тяжелое черновое точение, тепловые и ударные нагрузки
ТТ7К12	Сталь, поковки	Черновое точение и строгание с ударами, работа по корке
ВК3, ВК3-М	Чугун, цветные сплавы, неметаллы	Чистовое точение, чистота поверхности
ВК6, ВК6-М, ВК6-ОМ	Чугун, нержавеющие и жаропрочные стали	Получистовая обработка, мелкозернистые модификации держат острую кромку
ВК8	Чугун, цветные металлы, неметаллы	Черновая обработка, сверление, зенкерование, самая ходовая марка по чугуну
ВК10, ВК10-ХОМ	Чугун, труднообрабатываемые сплавы	Черновая обработка с ударами

Ориентировочные режимы резания

Значения даны для точения инструментом с напайной пластиной без охлаждения и служат отправной точкой при первом проходе.

Обрабатываемый материал	Марка сплава	v, м/мин	t, мм	s, мм/об
Сталь 45, 40Х	Т15К6	120-200	0,5-3,0	0,10-0,40
Сталь 45, стальное литье	Т5К10	70-130	3,0-8,0	0,40-1,00
Сталь конструкционная, чистовой проход	Т30К4	180-250	0,1-0,5	0,05-0,20
Чугун СЧ20	ВК3, ВК6	90-170	0,2-3,0	0,10-0,50
Чугун СЧ20-СЧ30, черновой проход	ВК8	60-110	3,0-8,0	0,40-0,80
Бронза, латунь, силумин	ВК3, ВК8	150-300	0,5-5,0	0,15-0,60

Поправки: при прерывистом резании скорость снижают на 20-30 %, по литейной корке — на 30-40 %, при вылете резца больше 1,5 высоты державки подачу уменьшают вдвое. Глубина резания ограничена длиной режущей кромки конкретной пластины — по таблице размеров выше.

Какой раздел выбрать

Разделы внутри группы «Резцы токарные, расточные, отрезные» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.

Раздел	Стандарт	Под какой инструмент	Длина l	Позиций
Тип 01 и 61	ГОСТ 25395-90	проходные, расточные и револьверные резцы	5-60 мм	170
Тип 02 и 62	ГОСТ 25395-90	проходные, расточные и револьверные резцы	10-36 мм	189
Тип 06 и 66	ГОСТ 25397-90	подрезные и расточные резцы для глухих отверстий	8-40 мм	155
Тип 07 и 67	ГОСТ 25426-90	подрезные, проходные, расточные и револьверные резцы	6-25 мм	170
Тип 10 и 70	ГОСТ 25396-90	проходные прямые, расточные и револьверные резцы	5-50 мм	258
Тип 11	ГОСТ 25398-90	чистовые и резьбовые резцы	3-10 мм	24
Тип 12	ГОСТ 25403-82	чашечные галтельные и бандажные резцы	32-32 мм	1
Тип 13	ГОСТ 17163-90	отрезные и прорезные резцы	3-12,5 мм	79
Тип 15	ГОСТ 25404-90	фасочные резцы и резцы для пазов «ласточкин хвост»	12-32 мм	30
Тип 16	ГОСТ 25405-90	галтельные и бандажные резцы	8-32 мм	25
Тип 18	ГОСТ 25407-90	круглофасочные резцы	8-16 мм	12
Тип 23	ГОСТ 25401-90	автоматные резцы	4-32 мм	34
Тип 32	ГОСТ 25412-90	резцы для прорезки канавок в шкивах под клиновые ремни	20-50 мм	19
Тип 41	ГОСТ 25417-82	расточные резцы при снятии тонких стружек	12-25 мм	5
Тип 47	ГОСТ 25421-90	проходные и отрезные резцы к автоматам продольно-фасонного точения	16-16 мм	15
Тип 48	ГОСТ 25422-90	резцы для нарезания трапецеидальной резьбы	12-25 мм	23
Тип 51 (этот раздел)	ГОСТ 20312-90	резцы для прорезки канавок под сальниковые кольца	14-30 мм	24
Все типы напаиваемых пластин — общий раздел

Частые вопросы

Как подобрать пластину под державку, которая уже есть?

Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 14 до 30 мм, толщина s от 3 до 7 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.

Марки отличаются только стойкостью или размерами тоже?

Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.

Сколько переточек выдерживает напайная пластина?

Зависит от толщины: при s от 3 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.

Чем паять и почему пластина иногда трескается?

Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.

Что означают цифры в обозначении?

Первые две — тип пластины по ГОСТ 20312-90, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.
