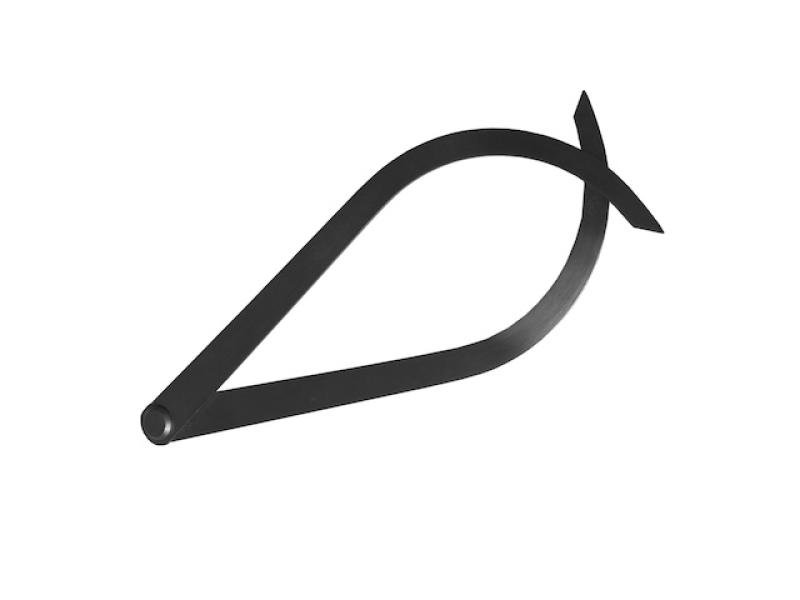

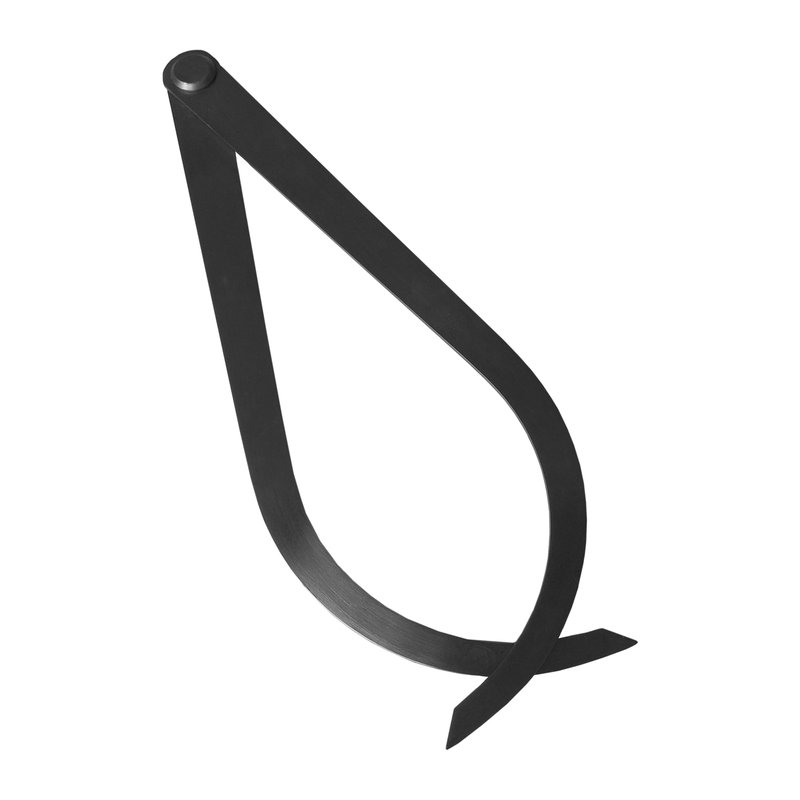

Кронциркуль для наружных измерений с ножками длиной 250 мм (с шарнирным соединением ножек): инструмент для сравнительных измерений — набирает размер детали, который затем переносят на линейку или штангенциркуль.
Характеристики
- Тип
- кронциркуль для наружных измерений
- Длина ножек
- 250 мм
- Конструкция
- с шарнирным соединением ножек
- Бренд
- GRIFF
Как устроен кронциркуль

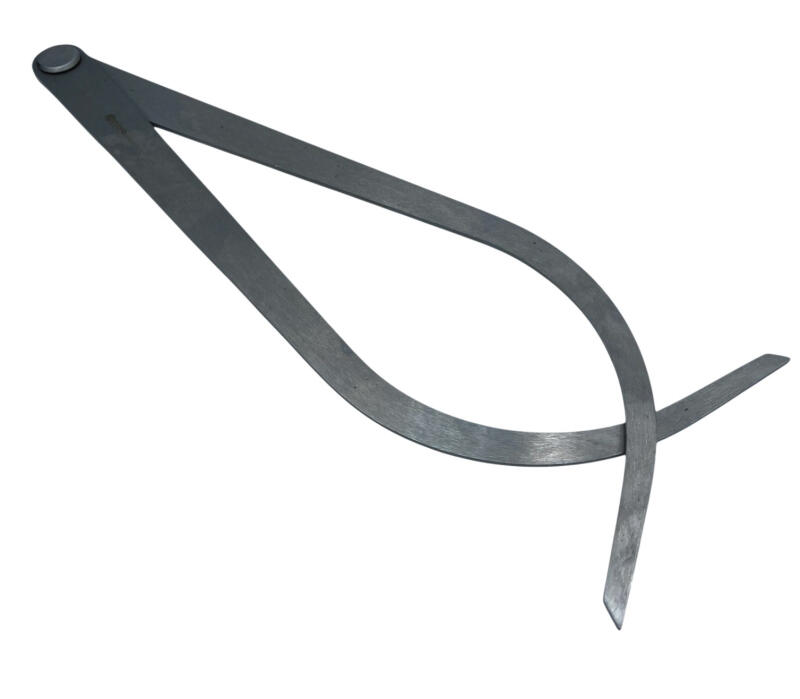

Кронциркуль — два шарнирно соединенных стальных плеча (ножки). У наружного кронциркуля ножки изогнуты внутрь дугой и охватывают деталь снаружи — вал, пруток, заготовку, трубу. Раскрытие ножек задают в шарнире и подстраивают легким постукиванием по ножке; размер удерживается трением шарнира. Шкалы у кронциркуля нет: инструмент не показывает размер, а запоминает его, поэтому результат читают, приложив ножки к металлической линейке, штангенциркулю или к калибру.
Кронциркулем измеряют там, где штангенциркуль неудобен: на необработанных поверхностях отливок и поковок, на горячих или грязных деталях, внутри канавок и расточек, на деталях сложной формы. Инструмент нечувствителен к загрязнению и неровностям поверхности, быстро показывает, достаточно ли припуска под обработку и войдет ли деталь в отверстие, и до сих пор остается обязательной частью набора слесаря, токаря и разметчика.
Как измерять
Ножки разводят шире детали, надевают на нее строго перпендикулярно оси и сводят до легкого касания: инструмент должен скользить по детали с едва заметным трением. Размер фиксируют, снимают кронциркуль и прикладывают концы ножек к линейке или к губкам штангенциркуля. Измерение повторяют в нескольких сечениях, чтобы увидеть конусность и овальность.
Точность кронциркуля определяется чувством руки и способом переноса: ориентировочно результат получается с погрешностью порядка десятых долей миллиметра. Для допусков в сотые доли миллиметра размер перепроверяют штангенциркулем или микрометром, а кронциркуль применяют там, где нужно быстро сравнить размер, проверить заготовку под обработку, разметить или передать размер на другую деталь.
Как выбрать длину ножек
Длина 250 мм — рабочий размер для средних деталей: валы, отверстия и заготовки в десятки и сотню миллиметров. Раскрытие всегда меньше длины ножек, поэтому ее выбирают с запасом, а для мелких деталей берут кронциркуль покороче — он точнее чувствует касание.
Кронциркуль хранят с немного сведенными ножками, шарнир периодически смазывают каплей масла; ронять и использовать как рычаг нельзя — согнутые ножки теряют точность. Рабочие поверхности ножек очищают от стружки и грязи, чтобы не оставалось следов на детали.
Частые вопросы
Какую точность дает кронциркуль?
Порядка десятых долей миллиметра при аккуратном переносе; результат зависит от опыта. Для точных измерений его заменяют микрометром или штангенциркулем.
Как перенести размер на линейку?
Зафиксируйте ножки винтом, приложите одну ножку к нулевой отметке или торцу линейки, а вторую совместите со штрихом — читать размер нужно перпендикулярно шкале, чтобы не было параллакса.
Можно ли использовать кронциркуль для проверки круглости?
Да, для грубой проверки: размер снимают в нескольких направлениях и сравнивают — разница показывает овальность. Для точной оценки формы берут индикаторный нутромер или микрометр.
Чем кронциркуль отличается от штангенциркуля?
У кронциркуля нет шкалы: он снимает размер ножками и переносит его на линейку или штангенциркуль. Зато он достает туда, куда не помещаются губки штангенциркуля, и быстро показывает, подходит ли деталь по размеру.
