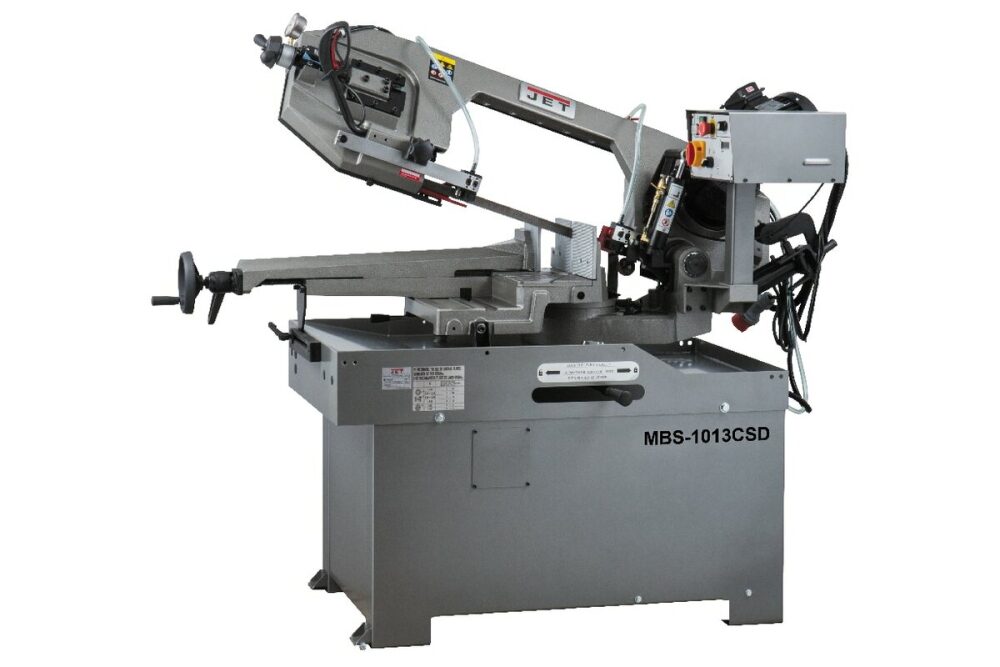

Ленточнопильный станок по металлу JET MBS-1013CSD, 1,5 кВт, рез Ø270 мм

Ленточнопильный станок по металлу JET MBS-1013CSD, 1,5 кВт, рез Ø270 мм режет пруток, трубу, профиль и полосу: круг до Ø270 мм при 90°, под углом рама поворачивается (−45° / +60°). Полотно 27×0,9×3160 мм, скорость полотна 20–85 м/мин, плавно (частотный преобразователь), питание 400 В.

Совместимость и подбор

Главный параметр подбора — зона обработки: сечение заготовки должно входить в рез при рабочем угле. При 90° станок берет Ø270 мм, □260 мм, □350×220 мм, при повороте зона уменьшается (см. таблицу ниже). Второй параметр — скорость полотна: 20–85 м/мин, плавно (частотный преобразователь).

Питание

400 В, три фазы

Рез при 90°

Ø270 мм, □260 мм, □350×220 мм

Рез при 45°

Ø240 мм, □200 мм, □200×210 мм

Рез при −45°

Ø180 мм, □140 мм, □140×160 мм

Рез при 60°

Ø150 мм, □95 мм, □130×95 мм

Полотно

27×0,9×3160 мм

СОЖ

подача в зону резания

Установка

масса 360 кг

Назначение и область применения

Станок для заготовительного участка и серийного производства: резка прутка, трубы, профиля и полосы из черных и цветных металлов. Масса 360 кг и жесткая станина держат точность реза при постоянной загрузке. Текущая скорость полотна выводится на дисплей: режим устанавливается точно, без подбора на глаз.

Характеристики

Мощность двигателя

1,5 кВт

Макс. Ø обработки при 90°

Ø270 мм

Зона обработки при 90°

Ø270 мм, □260 мм, □350×220 мм

Зона обработки при +45° вправо

Ø240 мм, □200 мм, □200×210 мм

Зона обработки при −45° влево

Ø180 мм, □140 мм, □140×160 мм

Зона обработки при +60° вправо

Ø150 мм, □95 мм, □130×95 мм

Поворот пильной рамы

−45° / +60°

Размеры ленточного полотна

27×0,9×3160 мм

Скорость движения полотна

20–85 м/мин, плавно (частотный преобразователь)

Система СОЖ

подача в зону резания

Масса

360 кг

Габариты (Д×Ш×В)

2050×830×2000 мм

Напряжение

400 В

Частые вопросы

Хватит ли бытовой сети? Нет. Станку нужен трехфазный ввод 400 В, мощность двигателя 1,5 кВт. В однофазной сети 230 В он не работает.

Как выбрать скорость полотна? Доступно: 20–85 м/мин, плавно (частотный преобразователь). Нижние значения используют для легированных и нержавеющих сталей, средние для конструкционной стали, верхние для цветных металлов. Плавная регулировка позволяет попасть в режим точно под марку металла.

Что влезет при резе под углом? Зона уменьшается с углом: при 45° — Ø240 мм, □200 мм, □200×210 мм; при −45° — Ø180 мм, □140 мм, □140×160 мм; при 60° — Ø150 мм, □95 мм, □130×95 мм.

Какое полотно ставить на замену? Размер 27×0,9×3160 мм. Шаг зуба подбирают по стенке заготовки: для тонкостенной трубы мельче, для сплошного прутка крупнее.

Зачем СОЖ? Подача охлаждающей жидкости (подача в зону резания) отводит тепло из реза: полотно служит дольше, рез чище, скорость подачи выше.

Преимущества

• Рез до Ø270 мм при 90°
• Угловой рез: −45° / +60°
• Полотно 27×0,9×3160 мм
• Скорость полотна 20–85 м/мин, плавно (частотный преобразователь)
• СОЖ: подача в зону резания
