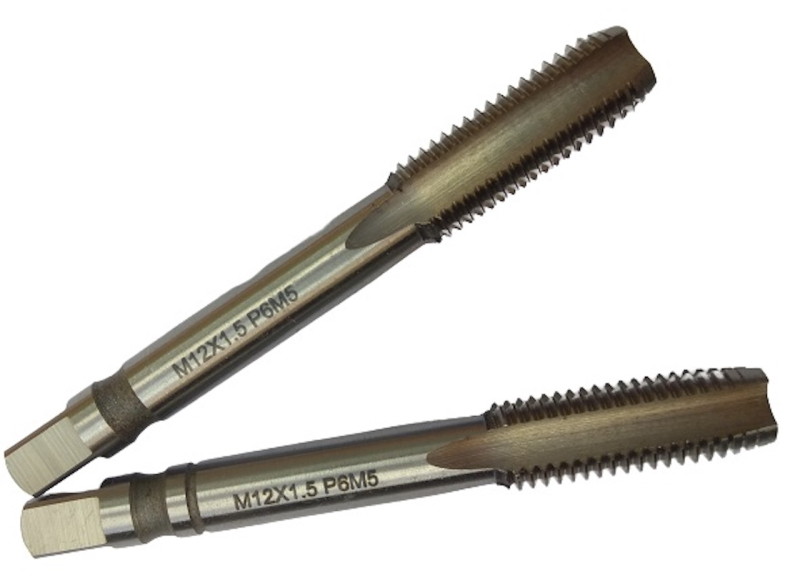

Метчик машинно-ручной М12×1,5 — инструмент для нарезания внутренней резьбы в отверстиях. Резьба: метрическая резьба, профиль 60°, ГОСТ 24705. Комплект из 2 метчиков: последовательное нарезание распределяет нагрузку и дает чистый профиль без вырывов. Производство Львовского инструментального завода.
Что этим делают
- Нарезаемая резьба
- М12×1,5
- Отверстие под резьбу
- ⌀10,5 мм
Назначение и область применения
Заборный конус распределяет срезаемый слой между зубьями, калибрующая часть окончательно формирует профиль и направляет метчик по резьбе. Стружечные канавки отводят стружку и подают смазку в зону резания. В комплекте черновой метчик снимает основную часть припуска, чистовой калибрует профиль в размер; номер обозначен рисками на хвостовике.
Крепежная резьба в сталях и цветных сплавах: ручное нарезание воротком или станочное на малых оборотах. Работа со смазкой (масло, эмульсия) с реверсом на 1/4–1/2 оборота для дробления стружки.
Характеристики
- Тип
- Метчик машинно-ручной, комплект из 2 шт.
- Резьба
- М12×1,5 — метрическая резьба, профиль 60°, ГОСТ 24705
- Угол профиля резьбы
- 60° — метрическая и унифицированная дюймовая резьба
- Шаг резьбы P
- 1,5 мм
- Общая длина L
- 89 мм
- Длина резьбовой части l
- 29 мм
- Сверло под резьбу
- ⌀10,5 мм
- Обозначение по ГОСТ
- черновой 2621-1511 / 2620-1511, чистовой 2621-1509 / 2620-1509 (комплектные, праворежущие)
- Поле допуска нарезаемой резьбы
- 7H (принято по умолчанию, ГОСТ 16925-93) — поле резьбы общего назначения, метчики классов точности 3 и 4
- Стандарт на метчик
- ГОСТ 3266-81
- Стандарт на допуски резьбовой части
- ГОСТ 16925-93 (ИСО 2857-73)
Размеры и обозначения сверены с таблицами ГОСТ 3266-81, август 2026.
Что означает обозначение «машинно-ручной М12х1.5 комплект из 2-х штук Львов ГОСТ 3266-81»
М12х1.5 — это номинальный диаметр × шаг метрической резьбы, мм.
- М12х1.5
- номинальный диаметр × шаг метрической резьбы, мм
- ГОСТ 3
- стандарт, определяющий размеры и требования
Обозначения по ГОСТ 3266-81
Праворежущим метчикам М12×1,5 соответствуют шифры: одинарные для сквозных отверстий — 2621-1505, 2620-1505; одинарные для глухих отверстий — 2621-1507, 2620-1507; комплектные черновые — 2621-1511, 2620-1511; комплектные чистовые — 2621-1509, 2620-1509. По любому из этих обозначений можно подобрать и заказать инструмент данного типоразмера.
Частые вопросы
Какое отверстие сверлить под М12×1,5?
Под резьбу М12×1,5 сверлите отверстие ⌀10,5 мм — при этом диаметре метчик режет полный профиль без перегрузки и риска обрыва.
Зачем комплект, если есть одинарные метчики?
Комплект делит съем металла: черновой проходит первым, чистовой калибрует. В глухих отверстиях и вязких сталях это страхует от обрыва и дает чистый профиль.
Что означает поле допуска 7H?
Это поле допуска резьбы, которую метчик нарезает в детали. Заглавная буква указывает на внутреннюю резьбу: H — без основного отклонения, G — с отклонением под покрытие. Цифра задает степень точности: 6H — основное поле крепежной резьбы, 7H и 8H — резьба общего назначения с большим зазором. По ГОСТ 16925-93 метчиками класса точности 2 нарезают резьбу 6H, классов 3 и 4 — 7H и 8H.
Хватит ли длины для моей детали?
Общая длина метчика — 89 мм, резьбовая часть 29 мм. Для более глубоких резьб нужен метчик удлиненной серии или гаечный.
Преимущества
- Размеры и геометрия по ГОСТ 3266-81 — взаимозаменяем с инструментом других заводов
- Полный набор заводских шифров в карточке — легко сверить с чертежом или старым инструментом
- Подбор и консультация по типоразмеру перед отгрузкой
Сопутствующие товары
- Плашка для этой резьбы
- Плашка М12х1.5
- Вороток / держатель
- Метчикодержатель (вороток для метчиков) М 3-М14
Соседние типоразмеры
- Больший размер
- Метчик машинно-ручной М12х0.75 комплект из 2-х штук Р6М5
- Меньший размер
- Метчик машинно-ручной М11х0.5 комплект из 2-х штук Р6М5 шлифованный OTTIMO
- Больший размер
- Метчик машинно-ручной М13х1 комплект из 2-х штук Р6М5 шлифованный TORNERI
- Меньший размер
- Метчик машинно-ручной М10х1 комплект из 2-х штук
Полный ассортимент раздела Метчики машинно-ручные метрические комплектные — с ценами, остатками и подбором по размеру.
Осевой поджим нужен только на первых двух витках — дальше метчик должен идти по резьбе сам. Давление на вороток после захода ведет к разбиванию профиля и «пьяной» резьбе.
