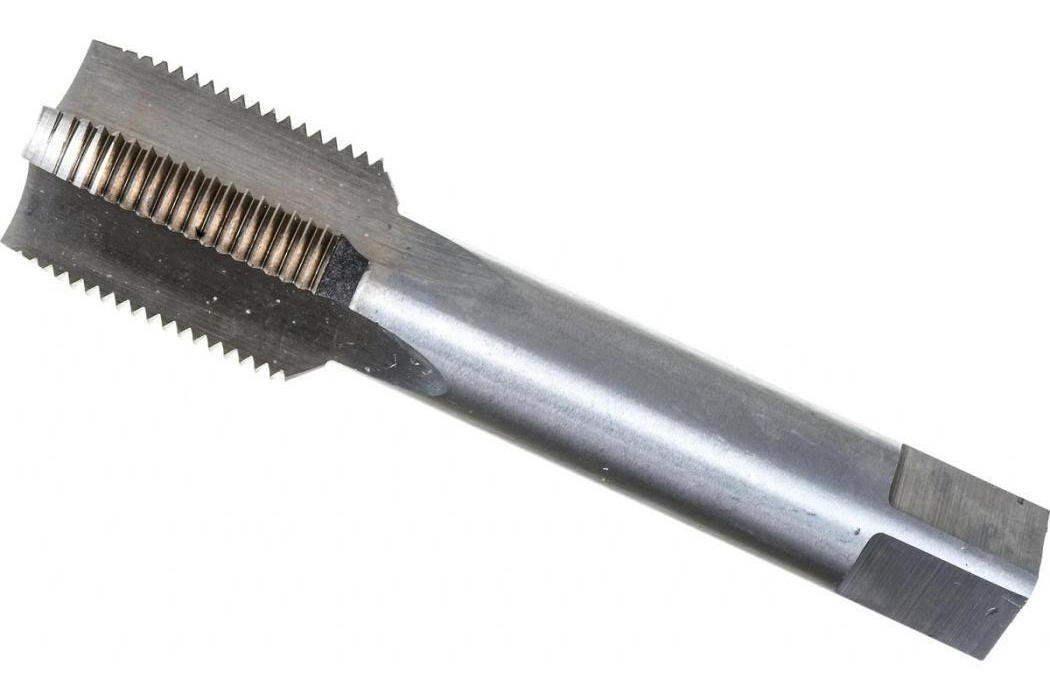

Метчик машинно-ручной М35×1,5 — инструмент для нарезания внутренней резьбы в отверстиях. Резьба: метрическая резьба, профиль 60°, ГОСТ 24705.
Что этим делают
- Нарезаемая резьба
- М35×1,5
- Отверстие под резьбу
- ⌀33,5 мм
- Тип отверстий
- глухие
Назначение и область применения
Заборный конус распределяет срезаемый слой между зубьями, калибрующая часть окончательно формирует профиль и направляет метчик по резьбе. Стружечные канавки отводят стружку и подают смазку в зону резания.
Крепежная резьба в сталях и цветных сплавах: ручное нарезание воротком или станочное на малых оборотах. Глухие отверстия: заборная часть укорочена, резьба нарезается ближе ко дну. Работа со смазкой (масло, эмульсия) с реверсом на 1/4–1/2 оборота для дробления стружки.
Характеристики
- Тип
- Метчик машинно-ручной
- Резьба
- М35×1,5 — метрическая резьба, профиль 60°, ГОСТ 24705
- Угол профиля резьбы
- 60° — метрическая и унифицированная дюймовая резьба
- Шаг резьбы P
- 1,5 мм
- Общая длина L
- 144 мм
- Длина резьбовой части l
- 39 мм
- Сверло под резьбу
- ⌀33,5 мм
- Обозначение по ГОСТ
- 2621-2023 / 2620-2023 (исп. 1/2; одинарный для глухих отверстий, праворежущий)
- Поле допуска нарезаемой резьбы
- 7H (принято по умолчанию, ГОСТ 16925-93) — поле резьбы общего назначения, метчики классов точности 3 и 4
- Стандарт на метчик
- ГОСТ 3266-81
- Стандарт на допуски резьбовой части
- ГОСТ 16925-93 (ИСО 2857-73)
Размеры и обозначения сверены с таблицами ГОСТ 3266-81, август 2026.
Что означает обозначение «машинно-ручной М35х1.5 для глухих отверстий 2621-2023 ГОСТ 3266-81»
М35х1.5 — это номинальный диаметр × шаг метрической резьбы, мм.
- М35х1.5
- номинальный диаметр × шаг метрической резьбы, мм
- ГОСТ 3
- стандарт, определяющий размеры и требования
- 2621-2023
- обозначение типоразмера по ГОСТ
Обозначения по ГОСТ 3266-81
Праворежущим метчикам М35×1,5 соответствуют шифры: одинарные для сквозных отверстий — 2621-2021, 2620-2021; одинарные для глухих отверстий — 2621-2023, 2620-2023; комплектные черновые — 2621-2027, 2620-2027; комплектные чистовые — 2621-2025, 2620-2025. По любому из этих обозначений можно подобрать и заказать инструмент данного типоразмера.
Частые вопросы
Какое отверстие сверлить под М35×1,5?
Под резьбу М35×1,5 сверлите отверстие ⌀33,5 мм — при этом диаметре метчик режет полный профиль без перегрузки и риска обрыва.
Можно ли работать этим метчиком вручную?
Да: квадрат хвостовика зажимается в вороток. На станке — патрон с осевой компенсацией и обороты не выше рекомендованных для материала.
Что означает поле допуска 7H?
Это поле допуска резьбы, которую метчик нарезает в детали. Заглавная буква указывает на внутреннюю резьбу: H — без основного отклонения, G — с отклонением под покрытие. Цифра задает степень точности: 6H — основное поле крепежной резьбы, 7H и 8H — резьба общего назначения с большим зазором. По ГОСТ 16925-93 метчиками класса точности 2 нарезают резьбу 6H, классов 3 и 4 — 7H и 8H.
Хватит ли длины для моей детали?
Общая длина метчика — 144 мм, резьбовая часть 39 мм. Для более глубоких резьб нужен метчик удлиненной серии или гаечный.
Преимущества
- Размеры и геометрия по ГОСТ 3266-81 — взаимозаменяем с инструментом других заводов
- Полный набор заводских шифров в карточке — легко сверить с чертежом или старым инструментом
- Подбор и консультация по типоразмеру перед отгрузкой
Сопутствующие товары
- Плашка для этой резьбы
- Плашка М35х1.5 левая (LH) OTTIMO
- Вороток / держатель
- Метчикодержатель (вороток для метчиков) М 3-М14
Соседние типоразмеры
- Больший размер
- Метчик машинно-ручной М36х4
- Меньший размер
- Метчик машинно-ручной М33х1 ВК8
- Меньший размер
- Метчик машинно-ручной М32х2 Р6М5
- Больший размер
- Метчик машинно-ручной М39х3 Р6М5 шлифованный для сквозных отверстий TORNERI
Полный ассортимент раздела Метчики машинно-ручные метрические однопроходные — с ценами, остатками и подбором по размеру.
Осевой поджим нужен только на первых двух витках — дальше метчик должен идти по резьбе сам. Давление на вороток после захода ведет к разбиванию профиля и «пьяной» резьбе.
