Метчики DIN 374: машинные для мелкого шага MF, таблица размеров и отличие от DIN 376

Обновлено 19.10.2026

DIN 374 — стандарт на машинные метчики с проходным хвостовиком для метрической резьбы с мелким шагом (MF). Он парный к DIN 376, который описывает метчики для основного шага: хвостовик у обоих равен или меньше номинального диаметра резьбы, поэтому метчик проходит сквозь нарезанное отверстие, и им можно нарезать резьбу в сквозном отверстии без остановки. Если вам нужна резьба вида М10×1, М12×1,5 или М20×1,5, ищите в названии именно DIN 374.

DIN 374, DIN 376 и DIN 371: чем отличаются

Стандарт	Резьба	Хвостовик	Где применяется
DIN 376	метрическая, основной шаг (М3–М68)	проходной, диаметр хвостовика не больше резьбы	сквозные и глухие отверстия, станок и патрон
DIN 374	метрическая, мелкий шаг (MF, М3×0,35–М52×3)	проходной, как у DIN 376	то же, но для мелкой резьбы: тонкостенные детали, гидравлика, регулировка
DIN 371	метрическая, основной шаг (М1–М10)	усиленный: хвостовик толще резьбы, чтобы мелкий метчик не ломался	малые диаметры, где проходной хвостовик слишком тонкий

Разницу между DIN 371 и 376 разбирает отдельная статья: DIN 371 и DIN 376 — в чём разница. А комплектные метчики для мелкого шага (два метчика, ручная или машинно-ручная нарезка) выпускаются по DIN 2181.

Таблица размеров DIN 374

Размер d×P, мм	Общая длина l1, мм	Рабочая часть l2, мм*	Хвостовик d2, мм	Квадрат a, мм
M3×0,35	56	8	2,2	—
M4×0,5	63	10	2,8	2,1
M5×0,5	70	11	3,5	2,7
M6×0,5	80	13	4,5	3,4
M6×0,75	80	13	4,5	3,4
M8×0,75	80	13	6	4,9
M8×1	90	20	6	4,9
M10×0,75	90	16	7	5,5
M10×1	90	16	7	5,5
M10×1,25	100	22	7	5,5
M12×1	100	22	9	7
M12×1,25	100	22	9	7
M12×1,5	100	22	9	7
M14×1	100	22	11	9
M14×1,5	100	22	11	9
M16×1	100	22	12	9
M16×1,5	100	22	12	9
M18×1,5	110	25	14	11
M18×2	125	30	14	11
M20×1	125	25	16	12
M20×1,5	125	25	16	12
M20×2	140	32	16	12
M22×1,5	125	25	18	14,5
M24×1,5	140	28	18	14,5
M24×2	140	28	18	14,5
M27×1,5	140	28	20	16
M27×2	140	28	20	16
M30×1,5	150	28	22	18
M30×2	150	28	22	18
M33×2	160	30	25	20
M36×1,5	170	30	28	22
M36×2	170	30	28	22
M36×3	200	50	28	22
M39×2	170	30	32	24
M42×2	170	30	32	24
M45×2	180	32	36	29
M48×2	190	32	36	29
M52×2	190	32	40	32

* l2 — справочная длина рабочей части, жёстко не нормируется и зависит от серии, производителя и формы заборной части. Таблица содержит ходовые типоразмеры; полный ряд стандарта начинается с М3×0,35 и заканчивается М52×3.

Формы заборной части и канавка

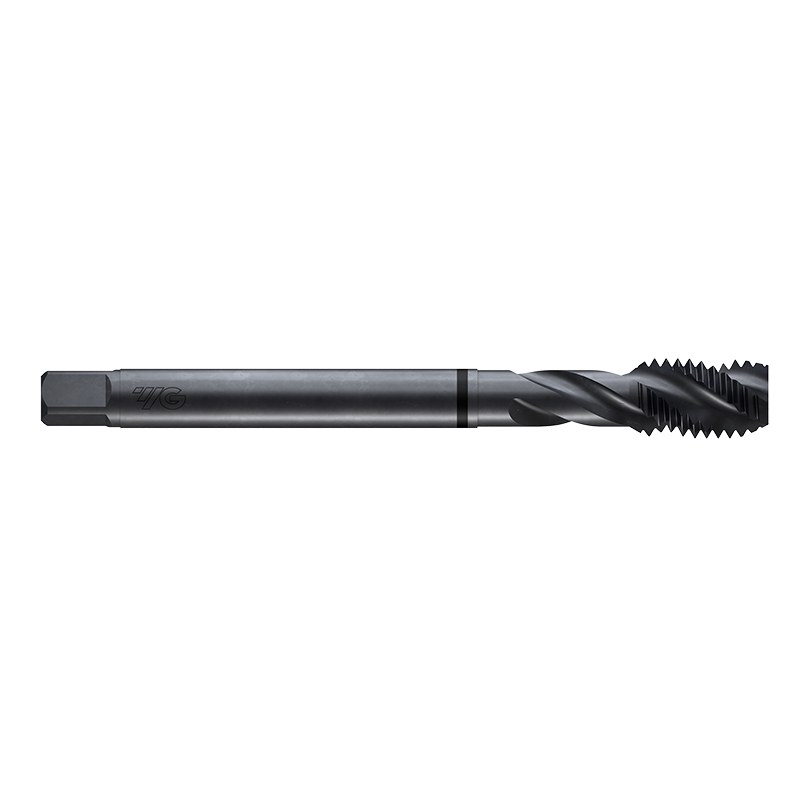

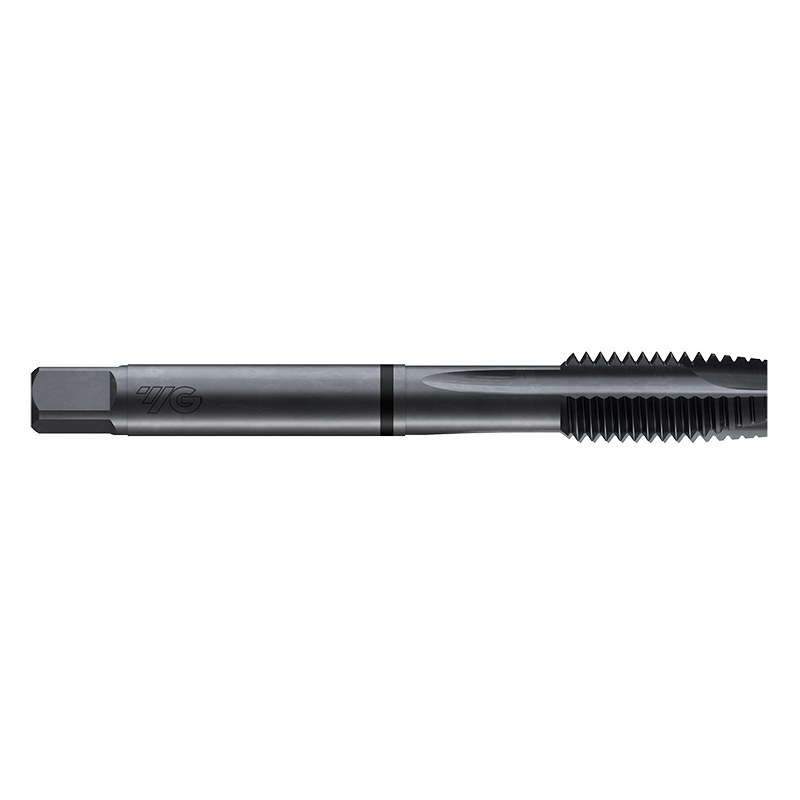

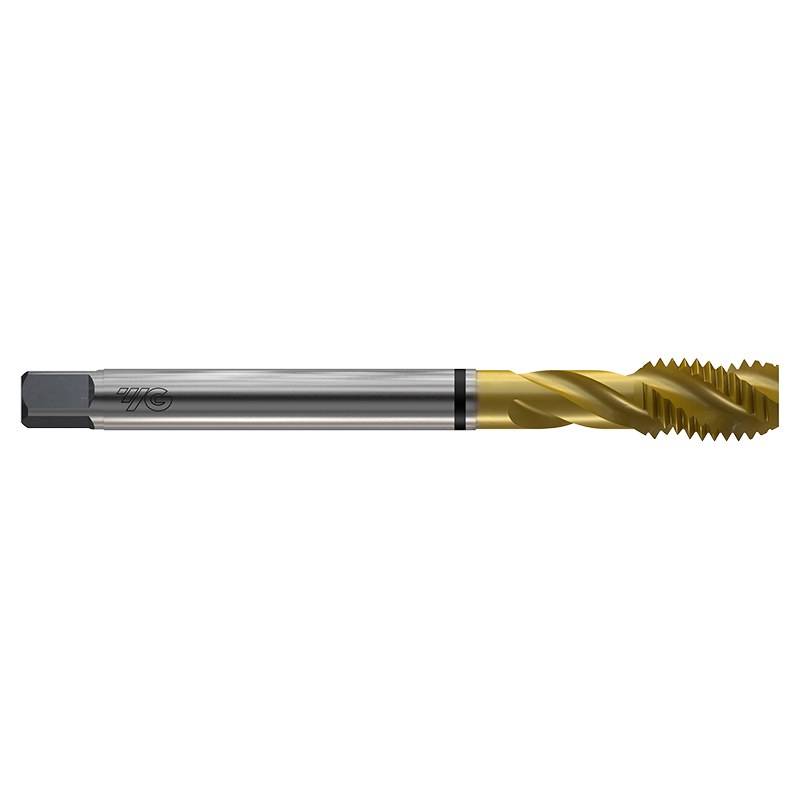

У машинных метчиков по DIN 374 стандарт различает формы по числу неполных витков заборной части и по канавке: форма B (около 3,5–5,5 витка) — для сквозных отверстий, стружка уходит вперёд; форма C (2–3 витка) с винтовой канавкой — для глухих отверстий, стружка выводится назад; форма E (1,5–2 витка) — для очень глухих и тонких стенок. Для мелких шагов канавка с правым винтовым подъёмом (C-15, C-35, C-45) выгоднее в глухих отверстиях, прямая канавка — в сквозных.

Какое сверло брать под мелкую резьбу

Для метрической резьбы диаметр сверла равен диаметру резьбы минус шаг: под М10×1 берут сверло 9 мм, под М12×1,5 — 10,5 мм, под М20×1,5 — 18,5 мм. Полная таблица с шагами — в статье метрическая резьба с мелким шагом и сверло под метчик.

Что есть в наличии

В каталоге около 70 метчиков с обозначением DIN 374 — для сквозных и глухих отверстий, мелкого шага, в быстрорежущей стали, с кобальтом и в покрытиях. Смотрите подборку метчики DIN 374 и общий раздел метчики машинно-ручные метрические однопроходные.
