Мітчики й плашки для конічної різьби ГОСТ 6227-80 і 6228-80: K, Rc, R
Конічна різьба ущільнюється сама: під час закручування витки входять у натяг, тому її використовують у трубних з’єднаннях, пробках, штуцерах. Мітчики для неї випускають за ГОСТ 6227-80, круглі плашки — за ГОСТ 6228-80. У таблиці — 75 позицій зі складу.
K, R і Rc — не одне й те саме

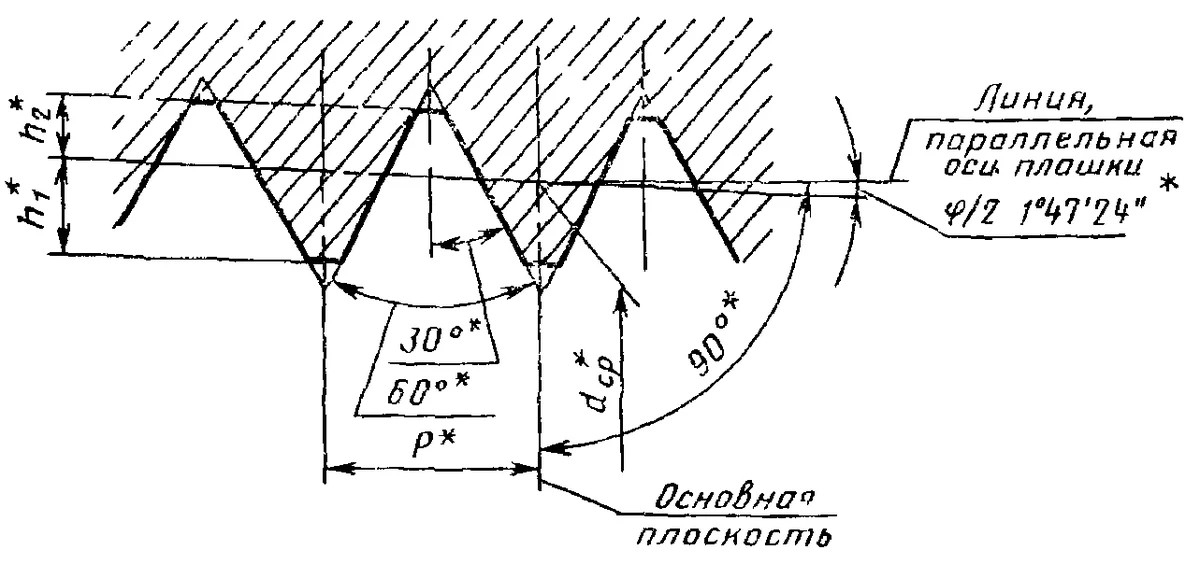

- K — конічна дюймова різьба з кутом профілю 60° (ГОСТ 6111-52), аналог американської NPT за профілем.
- R (зовнішня) і Rc (внутрішня) — трубна конічна різьба з кутом профілю 55° (ГОСТ 6211), сумісна за профілем із трубною циліндричною G.
Конусність в обох 1:16. Різьби з різним кутом профілю несумісні: пробку K в отвір Rc не закрутити герметично. Циліндричну трубну різьбу G нарізають іншими мітчиками.
Як нарізати
Конічну різьбу мітчиком нарізають на глибину, за якої калібр або відповідна деталь заходить на потрібну кількість витків: мітчик не проходить наскрізь, а заглиблюється до позначки. Отвір під конічну різьбу свердлять меншим, ніж під циліндричну того самого розміру, або розгортають конічною розгорткою.
Таблиця шифрів: що є на складі
У таблиці — позиції, які є на складі. Ціна — від мінімальної без ПДВ; посилання веде на позицію з ціною та найбільшим залишком, інші виконання — у стовпці «Матеріал, виробник». Повна таблиця розмірів — у тексті ГОСТу (PDF).
Мітчики для конічної дюймової різьби K — ГОСТ 6227-80
| Шифр | Типорозмір | Матеріал, виробник | Ціна від, ₴ |
|---|---|---|---|
| 2680-0010 | конічний К 1" | Р6М5 | 1 043 |
| 2680-0010 | конічний К 1" шліфований | Р6М5 TORNERI | 1 043 |
| 2680-0013 | конічний К 2" шліфований | Р6М5 OTTIMO | 4 379 |
| 2680-0003 | конічний К 1/8" | Китай | 128 |
| 2680-0003 | конічний К 1/8" шліфований | Китай, Р6М5 OTTIMO | 126 |
| 2680-0005 | конічний К 1/4" шліфований | Китай, Р6М5 OTTIMO | 166 |
| 2680-0007 | конічний К 3/8" шліфований | Р6М5 OTTIMO, Китай | 206 |
| 2680-0012 | конічний К 1 1/2" | Р6М5 | 1 752 |
| 2680-0012 | конічний К 1 1/2" шліфований | Р6М5 OTTIMO | 2 558 |
| 2680-0011 | конічний К 1 1/4" | Р6М5 внутризавод | 1 071 |
| 2680-0011 | конічний К 1 1/4" шліфований | Р6М5 OTTIMO | 1 460 |
| 2680-0008 | конічний К 1/2" шліфований | Р6М5 OTTIMO, Китай | 313 |
| 2680-0009 | конічний К 3/4" | Р6М5, Р18, Китай | 341 |
| 2680-0009 | конічний К ¾" шліфований | Р6М5 OTTIMO | 876 |
Мітчики для трубної конічної різьби Rc — ГОСТ 6227-80
| Типорозмір | Матеріал, виробник | Ціна від, ₴ |
|---|---|---|
| конічний трубний Rc 1" | Р6М5 | 487 |
| конічний трубний Rc 1" шліфований | Р6М5 OTTIMO | 1 099 |
| конічний трубний Rc 1/2" | Р6М5 | 209 |
| конічний трубний Rc 1/2" шліфований | Р6М5 OTTIMO, Китай | 292 |
| конічний трубний Rc 1/8" шліфований | Р6М5 OTTIMO | 174 |
| конічний трубний Rc 2" | Р6М5 | 2 058 |
| конічний трубний Rc 2" шліфований | Р6М5 OTTIMO | 4 379 |
| конічний трубний Rc 3/4" | Р6М5 | 306 |
| конічний трубний Rc 3/4" шліфований | Р6М5 OTTIMO | 876 |
| конічний трубний Rc 3/8" шліфований | Китай, Р6М5 OTTIMO | 167 |
| конічний трубний Rc 1 1/2" шліфований | Р6М5 OTTIMO | 3 253 |
| конічний трубний Rc 1 1/4" | Р18 | 862 |

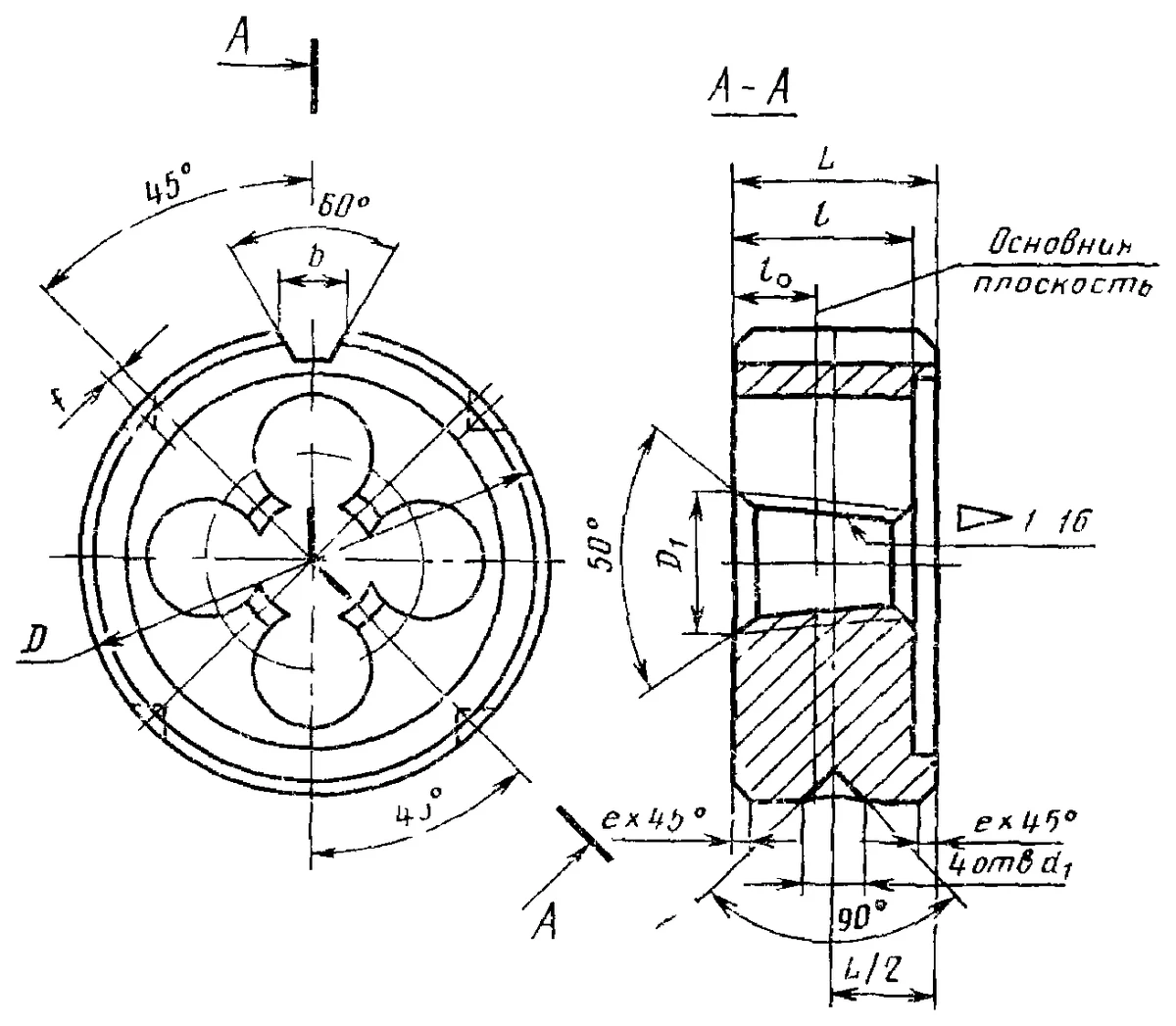

Плашки для конічної дюймової різьби K — ГОСТ 6228-80
| Шифр | Типорозмір | Матеріал, виробник | Ціна від, ₴ |
|---|---|---|---|
| 2684-0002 | K 1/8" | OTTIMO, Китай | 91 |
| 2684-0003 | K 1/4" | Китай, OTTIMO | 119 |
| 2684-0004 | K 3/8" | Китай, OTTIMO | 174 |
| 2684-0005 | K 1/2" | OTTIMO, Китай | 216 |
| — | K 1/2" ліва LH | — | 1 891 |
| 2684-0006 | K 3/4" | Китай, OTTIMO | 306 |
| 2684-0007 | K 1" | OTTIMO, Китай | 348 |
| 2684-0008 | K 1 1/4" | OTTIMO, Китай | 487 |
| 2684-0009 | K 1 1/2" | — | 445 |
| 2684-0010 | K 2" | OTTIMO, Китай | 1 529 |
Плашки для трубної конічної різьби R — ГОСТ 6228-80
| Шифр | Типорозмір | Матеріал, виробник | Ціна від, ₴ |
|---|---|---|---|
| 2684-0011 | R 1/8" | — | 52 |
| 2684-0012 | R 1/4" | Китай | 131 |
| 2684-0013 | R 3/8" | OTTIMO, Китай | 209 |
| 2684-0008 | з конічним різьбим Бріггса 1 1/4" | — | 139 |
| 2684-0014 | R 1/2" | OTTIMO, Китай | 251 |
| 2684-0015 | R 3/4" | OTTIMO, Китай | 237 |
| 2684-0016 | R 1" | — | 306 |
| 2684-0017 | R 1 1/4" | — | 390 |
| 2684-0018 | R 1 1/2" | OTTIMO, Китай | 487 |
| — | R 1 3/4" | Китай | 1 043 |
| 2684-0019 | R 2" | OTTIMO, Китай | 1 529 |
Часті запитання
Чим відрізняється різьба K від Rc?
Кутом профілю: K — 60°, Rc — 55°. Конусність однакова (1:16), але деталі з різними профілями не забезпечать герметичності.
Чи підійде мітчик K для різьби NPT?
За кутом профілю (60°) і конусністю K близька до NPT, але крок і діаметри збігаються не в усіх розмірах. Для відповідальних з’єднань беріть мітчик тієї самої системи, що й відповідна деталь.
Розділи каталогу й документи
- Усі позиції в каталозі
- ГОСТ 6227-80 МЕТЧИКИ ДЛЯ КОНИЧЕСКОЙ РЕЗЬБЫ (PDF)
- ГОСТ 6228-80 ПЛАШКИ КРУГЛЫЕ ДЛЯ КОНИЧЕСКОЙ РЕЗЬБЫ (PDF)
- ГОСТи на інструмент: завантажити PDF
Потрібен шифр, якого немає в таблиці, — напишіть у чат на сайті: підберемо аналог або привеземо під замовлення.
Дивіться також: різьба NPT і NPTF: таблиця розмірів і свердло під мітчик.
