Пластина твердосплавная напайная 27150 из сплава ВК8 по ГОСТ 25410-82 относится к типу 27 и применяется для облицовочных зенкеров. Размеры пластины: длина 18,0 мм, высота 12,0 мм, толщина 3,5 мм.

Характеристики

Тип пластины (ГОСТ 25410-82)

27, для облицовочных зенкеров

Обозначение

27150

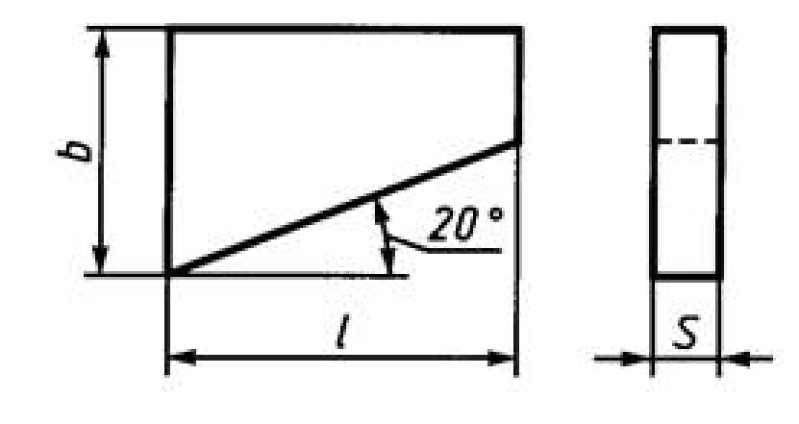

Длина l × высота b × толщина s

18,0×12,0×3,5 мм

Угол скоса (ГОСТ 25410-82)

20°

Марка твердого сплава

ВК8

Ориентировочная масса (ГОСТ 25410-82)

8,10 г

Размеры — ГОСТ 25410-82; технические требования — ГОСТ 2209-90.

Подбор и применение

Пластину 27150 напаивают на режущую часть облицовочного зенкера. Длина 18,0 мм и высота 12,0 мм задают размер паза или опорной площадки на корпусе, а скос под углом 20° формирует режущую кромку. Толщина 3,5 мм больше 3,0 мм, поэтому ограничение ГОСТ 2209-90 на изготовление без фасок и задних углов для нее не действует.

Перед пайкой сравните размеры гнезда на корпусе с номинальными 18,0×12,0×3,5 мм и допусками ниже. Сплав ВК8 указан в справочном приложении ГОСТ 25410-82 с массой 8,10 г на пластину: по ней можно проверить комплектность партии взвешиванием.

Справочно (ГОСТ 25410-82, ГОСТ 2209-90)

Ниже нормы стандартов для размеров этой пластины, а не замер конкретного экземпляра.

Предельное отклонение длины 18,0 мм

не более 0,35 мм

Предельное отклонение высоты 12,0 мм

не более 0,30 мм

Предельное отклонение толщины 3,5 мм

не более 0,15 мм

Допуск плоскостности опорных поверхностей

0,15 мм

Выкрашивание на режущих кромках

не более 0,2 мм

Заусенцы на режущих кромках

не более 0,3 мм

Закругление вершины

не более 0,6 мм

Частые вопросы

Какие размеры у пластины 27150?

Длина 18,0 мм, высота 12,0 мм, толщина 3,5 мм, угол скоса 20°. Для сверки с чертежом корпуса ориентируйтесь на запись 18,0*12,0*3,5 мм.

Сколько весит пластина 27150 из ВК8?

Ориентировочная масса по справочному приложению ГОСТ 25410-82 — 8,10 г.

Для чего предназначен тип 27?

Для облицовочных зенкеров. Для сверл и резцов в стандартах напаиваемых пластин предусмотрены другие типы.

Какой допуск по толщине 3,5 мм?

Не более 0,15 мм по ГОСТ 2209-90 для диапазона толщин от 2 до 4 мм.

Что уточнить перед заказом

• Диаметр и конструкция зенкера, на который напаивается пластина.
• Размеры гнезда под пластину 18.0x12.0x3.5 мм в корпусе: сверьте с чертежом.
