Пластина твердосплавная сменная 05113-190612 Р25 CNUA ГОСТ 19057-80 - ромбическая с углом 80 градусов сменная неперетачиваемая пластина с цилиндрическим отверстием, без стружколомающих канавок. Кромка 19,3 мм, толщина 6,35 мм, радиус при вершине 1,2 мм, посадка по вписанной окружности 19,050 мм. Обозначение CNUA-190612, стандарт ГОСТ 19057-80.
Совместимость и подбор
Резец подходит, если его гнездо рассчитано на CNUA: посадка 19,050 мм, толщина 6,35 мм.
- Посадочное гнездо
- под ромбическую пластину, 19,050 мм, толщина 6,35 мм
- Схема крепления
- винтом или качающимся штифтом через отверстие 7,93 мм
- Число режущих кромок
- 4 (пластина двусторонняя, задний угол 0 градусов)
- Радиус при вершине
- 1,2 мм, подача не выше 0,6 мм/об
- Взаимозаменяемость
- любая пластина CNUA-190612 класса допуска U
Назначение и область применения
Пластину ставят в токарные резцы с механическим креплением: проходные, подрезные, расточные и работающие по копиру.
Отверстие 7,93 мм держит пластину винтом или качающимся штифтом, передняя поверхность остается свободной для схода стружки. Марка сплава указана изготовителем в наименовании, в таблицах ГОСТ 19057-80 ее нет: область применения уточняйте у менеджера.
Характеристики
- Форма пластины
- ромбическая, угол при вершине 80 градусов
- Обозначение цифровое
- 05113-190612
- Обозначение буквенно-цифровое
- CNUA-190612
- Длина режущей кромки l
- 19,3 мм
- Диаметр вписанной окружности d
- 19,050 мм
- Толщина s
- 6,35 мм
- Радиус при вершине r
- 1,2 мм
- Размер m
- 4,631 мм
- Отверстие d1
- 7,93 мм
- Стружколомающие канавки
- нет
- Задний угол
- 0 градусов
- Класс допуска
- U
- Марка сплава
- Р25
- Покрытие
- нет
- Стандарт на инструмент
- ГОСТ 19057-80
- Технические требования
- ГОСТ 19086-80
Размеры и обозначения сверены с таблицами ГОСТ 19057-80, август 2026.
Что означает обозначение 05113-190612
- 05113
- цифровое обозначение по ГОСТ 19057-80: ромбическая с углом 80 градусов пластина с цилиндрическим отверстием, без стружколомающих канавок, класс допуска U
- 19
- длина режущей кромки l: 19,3 мм
- 06
- толщина пластины s: 6,35 мм
- 12
- радиус при вершине r: 1,2 мм
- CNUA
- C - ромбическая форма с углом 80 градусов, N - задний угол 0 градусов, U - класс допуска U, A - с цилиндрическим отверстием
Частые вопросы
Можно ли перетачивать такую пластину?
Нет, пластина неперетачиваемая. Радиус 1,2 мм и опорные плоскости получены прессованием и шлифовкой, переточка выводит размеры за класс допуска U.
Какую подачу держать под радиус 1,2 мм?
Рабочий диапазон 0,3...0,6 мм/об. Выше 0,6 мм/об вершина перегружается, ниже растет трение по задней поверхности.
Какая глубина резания допустима?
До 7,7 мм, это 0,4 длины режущей кромки 19,3 мм. Дальше в работу входит участок кромки у второй вершины.
Преимущества
- Толщина 6,35 мм рассчитана на глубину резания до 7,7 мм
- Класс допуска U: повторная установка не сбивает вылет вершины
- 4 режущие кромки в одной пластине
- Посадочные размеры по ГОСТ 19057-80: пластина подходит к любой державке под CNUA
Соседние типоразмеры
- Меньше по типоразмеру

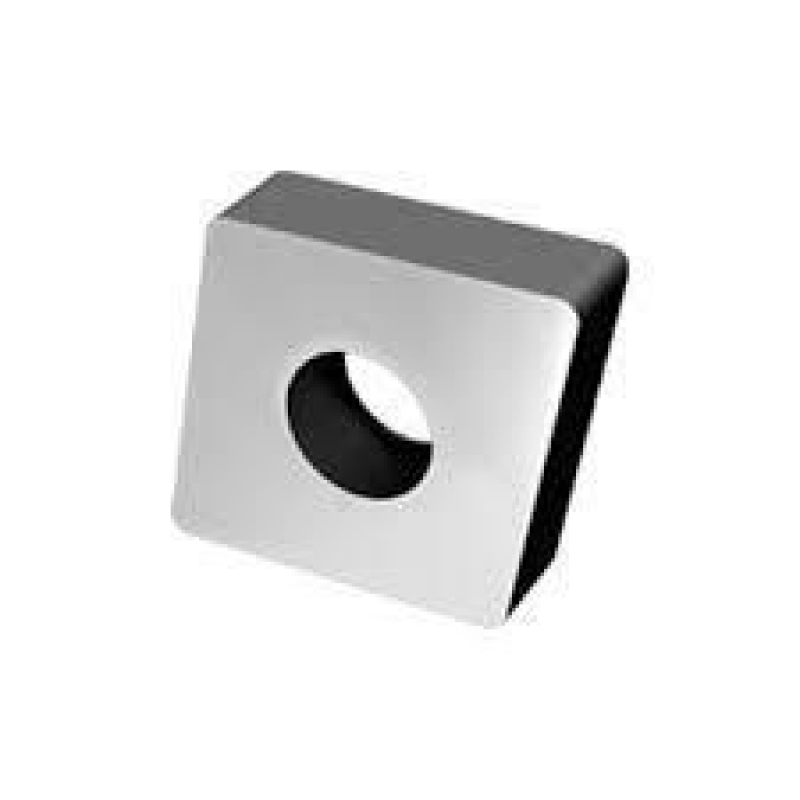

- Пластина твердосплавная сменная 05113-120408 Р25 CNUA ГОСТ 19057-80
- Тот же типоразмер, другая марка
- Пластина твердосплавная сменная 05113-190612 ВК8 CNUA ГОСТ 19057-80
Остальные типоразмеры и марки сплава смотрите в разделе Пластины сменные для точения.
Как подобрать. Сначала гнездо: посадка 19,050 мм и толщина 6,35 мм должны совпасть с резцом, иначе пластина не сядет даже при совпадении формы. Затем подача: верхняя граница для радиуса 1,2 мм равна 0,6 мм/об.
