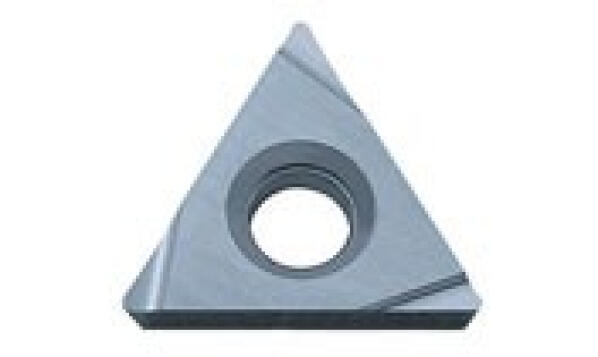

Токарная сменная режущая пластина TPGH 110304L. Форма — треугольник 60°; типоразмер 1103; радиус при вершине 0,4 мм. Применимость определяют по державке и материалу заготовки.
Характеристики
- Код товара
- SP-51626
- Обозначение
- TPGH 110304L
- Размер пластины
- 1103
- Радиус при вершине, мм
- 0,4
- Толщина пластины, мм
- 3,18
- Форма пластины
- треугольник 60°
- Обозначение производителя / марка
- L
- Позиция 1 — T
- форма — треугольник 60°
- Позиция 2 — P
- задний угол 11°
- Позиция 3 — G
- класс допуска G
- Позиция 4 — H

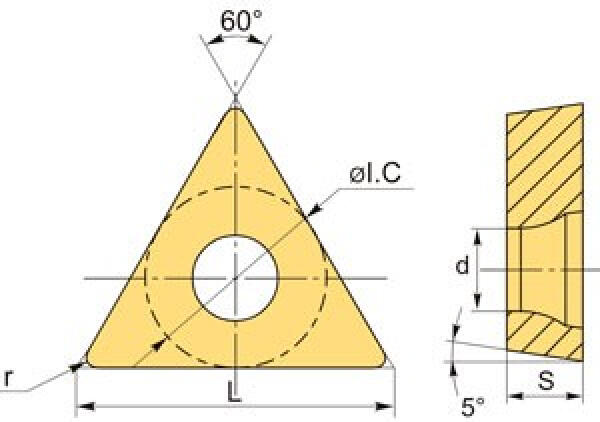

- признаки крепления и стружколома; исполнение сверяют по чертежу
- Позиция 5 — 11
- код длины кромки; миллиметры уточняют по таблице формы
- Позиция 6 — 03
- толщина 3,18 мм
- Позиция 7 — 04
- радиус при вершине 0,4 мм
Где применять
TPGH 110304L подбирают для точения в совместимой державке. Подтверждённого перечня ISO-групп нет. Применимость к материалу детали уточняют по полному обозначению производителя, а геометрическую совместимость проверяют отдельно.
Как подобрать
Для TPGH 110304L сравните форму, размер, толщину и задний угол с гнездом державки. Проверьте крепёж и опорную поверхность по чертежу. До установки очистите гнездо и проверьте состояние опоры: повреждённая посадка мешает оценить совместимость даже при совпадающей маркировке. Суффиксы — обозначения производителя или марки; без его ключа они не задают резьбу, радиус или угол.
Что учесть при работе
При наладке TPGH 110304L учитывайте общие рекомендации каталога Walter. Радиус при вершине выбирают с учётом контура детали, жёсткости системы и контроля стружки. Для чистового и чернового проходов радиус согласуют с подачей на оборот и требуемой шероховатостью. При длинном вылете расточной державки возрастает риск вибрации. Державку закрепляют с минимально необходимым вылетом. При борьбе с вибрацией глубину резания согласуют с радиусом вершины. Стружколом проверяют по рабочей области подачи и глубины резания. Рабочий передний угол зависит от геометрии пластины и её наклона в державке.
Что сверить перед заказом: державку, форму, размер, толщину, радиус, задний угол, марку сплава и группу материала. Подготовьте маркировку державки и заменяемой пластины.
Какой радиус указан для TPGH 110304L?
Радиус при вершине 0,4 мм подтверждён размерной частью или данными поставщика. Для замены TPGH 110304L дополнительно сверяют посадку и полную маркировку: совпадения радиуса недостаточно.
Резцы и державки под эту пластину
Пластина устанавливается в корпус с посадочным гнездом соответствующей формы и размера. В наличии 8 совместимых позиций — ниже основные, остальные подберем по вашему станку.
Расточные и еще 2
