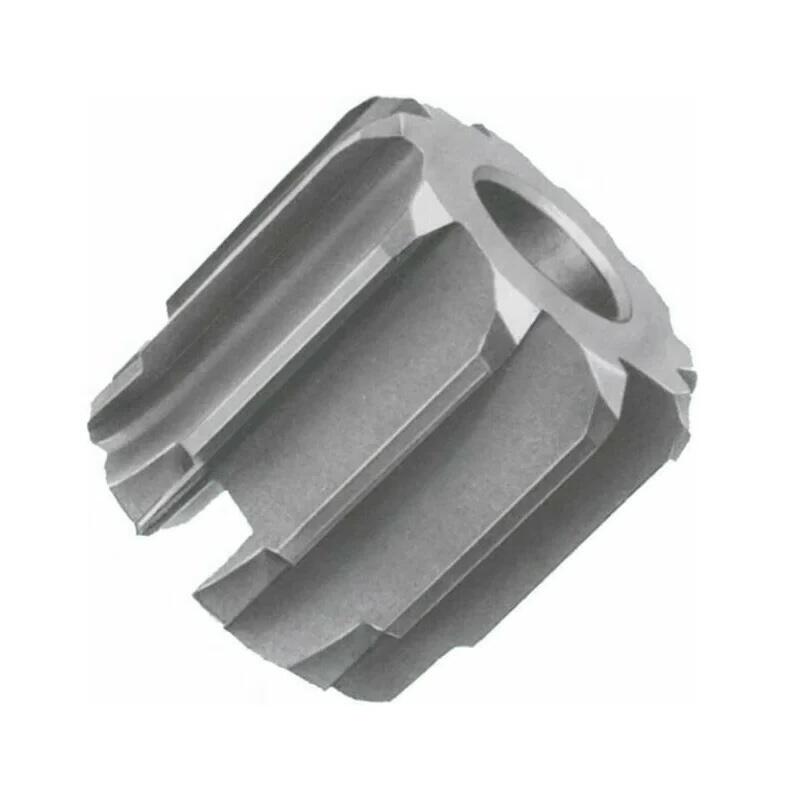

Машинная насадная развертка ф 26 мм из стали Р18 для финишной обработки отверстий на расточных и токарных станках; крепление — на оправке с посадкой 13 мм.
Назначение и область применения
После сверления отверстие всегда крупнее и грубее номинала. Развертка исправляет это: калибрует диаметр, выглаживает стенки и держит прямолинейность оси — то, что требуется под подшипники, втулки, штифты и пальцы.
Характеристики
- Диаметр
- 26 мм
- Допуск (старая система)
- №2
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 13 мм
- Общая длина L
- 45 мм
- Рабочая часть l
- 32 мм
- Число зубьев
- 8
- Материал
- Р18
- ГОСТ
- 1672-80
- Обозначение
- 2363-0242
Размеры, число зубьев и обозначение сверены с таблицами ГОСТ 1672-80 (Развертки машинные цельные), август 2026.
Тексты стандартов: ГОСТ 1672-80, ГОСТ 1523-81, ГОСТ 13779-77.
Что означает обозначение
2363-0242 — обозначение развертки этого типоразмера по таблицам ГОСТ 1672-80. Приведено исполнение с углом в плане 5°; тому же диаметру соответствуют обозначения 2363-0243 (15°) и 2363-0244 (45°). Номерной допуск №2 — старая система обозначения полей допуска разверток; подбор под конкретную посадку ведется промером фактического диаметра калибром или микрометром. Быстрорежущая сталь Р18 — вязкая вольфрамовая марка советского выпуска, хорошо держит кромку на чистовых операциях. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 26 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 25,6–25,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
На каких оборотах развертывать?
Скорость резания при развертывании берут в 2–3 раза ниже сверлильной: для быстрореза по стали это единицы–первые десятки метров в минуту. Малые обороты и равномерная подача дают чистую стенку и стойкую кромку.
Как подобрать развертку со старым обозначением допуска?
Промерьте фактический диаметр по кромкам микрометром и сравните с нужным полем допуска отверстия. Старые номерные и литерные допуски перекрываются современными H7–H11, но соответствие проверяют промером, а не по маркировке.
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Преимущества
- Типоразмер по ГОСТ 1672-80 — взаимозаменяемость и понятные нормы
- Стабильный размер отверстия по всей партии деталей
- Чистота стенки до Ra 1,25 и лучше при верном припуске
- Много режущих кромок — нагрузка на зуб минимальна
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 25 Н9 Р6М5 пос.13 мм
- Соседний типоразмер
- Развертка машинная насадная ф 25 №2 Р18 пос.13 мм
- Соседний типоразмер
- Развертка машинная насадная ф 28 Н9 пос.13 мм
- Хвостовой вариант близкого диаметра
- Развертка машинная к/х ф 26 Н7
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
