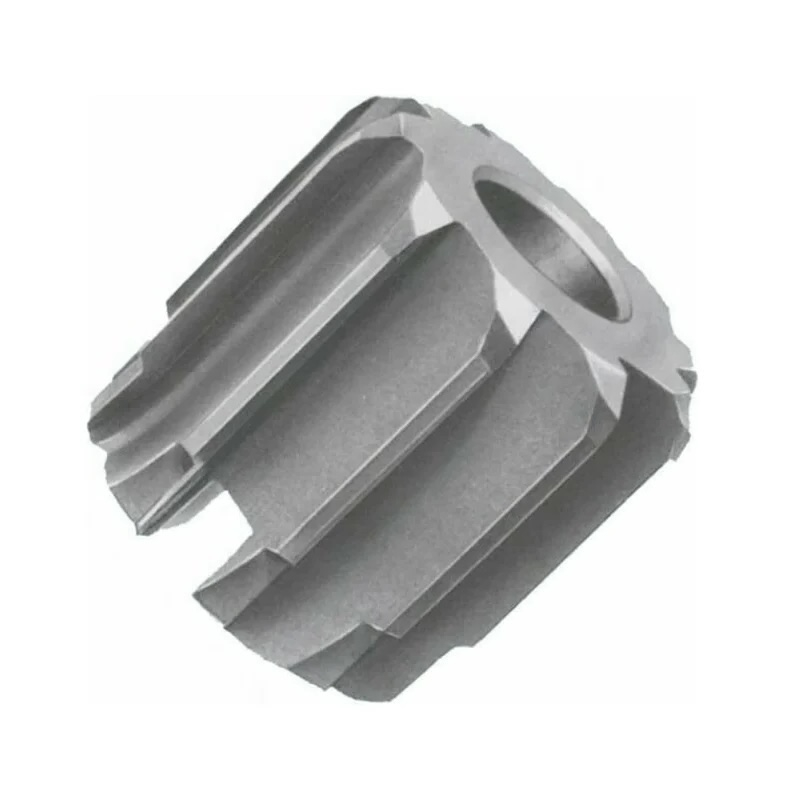

Машинная насадная развертка ф 37 мм из стали Р6М5 для финишной обработки отверстий на расточных и токарных станках; крепление — на оправке с посадкой 16 мм.
Назначение и область применения
После сверления отверстие всегда крупнее и грубее номинала. Развертка исправляет это: калибрует диаметр, выглаживает стенки и держит прямолинейность оси — то, что требуется под подшипники, втулки, штифты и пальцы.
Характеристики
- Диаметр
- 37 мм
- Допуск (старая система)
- №3
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 16 мм
- Материал
- Р6М5
Тексты стандартов: ГОСТ 1523-81, ГОСТ 13779-77.
Что означает обозначение
Номерной допуск №3 — старая система обозначения полей допуска разверток; подбор под конкретную посадку ведется промером фактического диаметра калибром или микрометром. Быстрорежущая сталь Р6М5 — рабочая твердость 63–65 HRC, стандартный выбор для конструкционных и легированных сталей. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 37 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 36,6–36,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Почему отверстие получается больше номинала?
Типовые причины — биение патрона, несоосность шпинделя и кондуктора, завышенные обороты и налипание стружки. Проверьте установку в цанге или плавающем патроне и уменьшите скорость.
Какая смазка нужна при развертывании?
По стали — масло или эмульсия обязательно, по чугуну обычно работают всухую, по алюминию — керосин или эмульсия. Смазка снижает налипание и напрямую влияет на чистоту стенки.
Преимущества
- Насадная схема экономит: один хвостовик-оправка на ряд диаметров
- Стабильный размер отверстия по всей партии деталей
- Чистота стенки до Ra 1,25 и лучше при верном припуске
- Много режущих кромок — нагрузка на зуб минимальна
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 37 Н8 Р6М5 пос.19 мм
- Соседний типоразмер
- Развертка машинная насадная ф 37 Н7 Р6М5 пос.19 мм
- Соседний типоразмер
- Развертка машинная насадная ф 32 А 2а Р6М5 пос.13 мм
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
