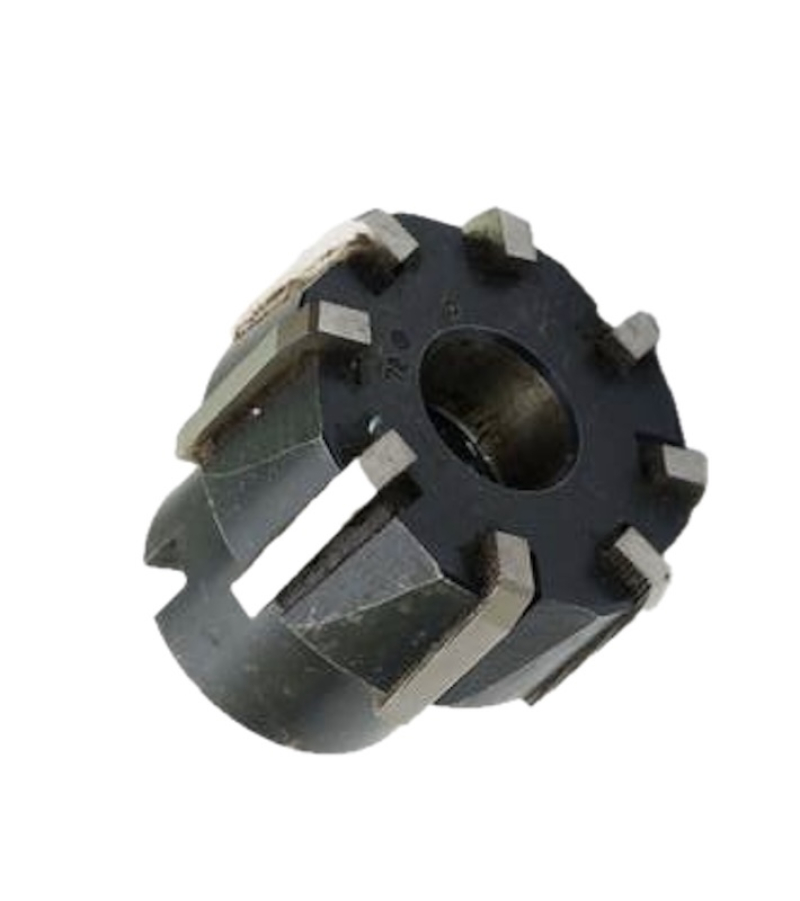

Типоразмер 19 мм №1. Развертка насадная ф 50 мм из стали Р6М5 — станочный инструмент для чистового развертывания больших отверстий: корпус ставится на стандартную оправку, один комплект оправок обслуживает весь ряд диаметров.
Назначение и область применения
Задача развертки — не «просверлить», а довести: убрать огранку после сверла, вывести диаметр в допуск и получить шероховатость под плотную или подвижную посадку. Много режущих кромок и малый съем дают стабильный размер по всей длине отверстия.
Характеристики
- Диаметр
- 50 мм
- Допуск (старая система)
- №1
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 19 мм
- Материал
- Р6М5
- ГОСТ
- 883-80
- Обозначение
- 2364-0367
Размеры, число зубьев и обозначение сверены с таблицами ГОСТ 883-80 (Развертки машинные со вставными ножами), август 2026.
Тексты стандартов: ГОСТ 883-80, ГОСТ 1523-81, ГОСТ 13779-77.
Что означает обозначение
2364-0367 — обозначение развертки этого типоразмера по таблицам ГОСТ 883-80. Приведено исполнение с углом в плане 5°; тому же диаметру соответствуют обозначения 2364-0368 (15°) и 2364-0369 (45°). Номерной допуск №1 — старая система обозначения полей допуска разверток; подбор под конкретную посадку ведется промером фактического диаметра калибром или микрометром. Быстрорежущая сталь Р6М5 — рабочая твердость 63–65 HRC, стандартный выбор для конструкционных и легированных сталей. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 50 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 49,6–49,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
Почему отверстие получается больше номинала?
Типовые причины — биение патрона, несоосность шпинделя и кондуктора, завышенные обороты и налипание стружки. Проверьте установку в цанге или плавающем патроне и уменьшите скорость.
Какая смазка нужна при развертывании?
По стали — масло или эмульсия обязательно, по чугуну обычно работают всухую, по алюминию — керосин или эмульсия. Смазка снижает налипание и напрямую влияет на чистоту стенки.
На каких оборотах развертывать?
Скорость резания при развертывании берут в 2–3 раза ниже сверлильной: для быстрореза по стали это единицы–первые десятки метров в минуту. Малые обороты и равномерная подача дают чистую стенку и стойкую кромку.
Преимущества
- Чистота стенки до Ra 1,25 и лучше при верном припуске
- Много режущих кромок — нагрузка на зуб минимальна
- Переточка восстанавливает инструмент многократно
- Быстрорез Р6М5 — универсальность по сталям и чугунам
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 52 Н9 со вставными ножами Р6М5 пос.19 мм
- Соседний типоразмер
- Развертка машинная насадная ф 46 №1 со вставными ножами Р6М5 пос. 19 мм
- Соседний типоразмер
- Развертка машинная насадная 55мм №4 со вставными ножами Р18 посадка 19мм
- Хвостовой вариант близкого диаметра
- Развертка машинная к/х ф 50 Н7 Р6М5 345/85 OTTIMO
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
