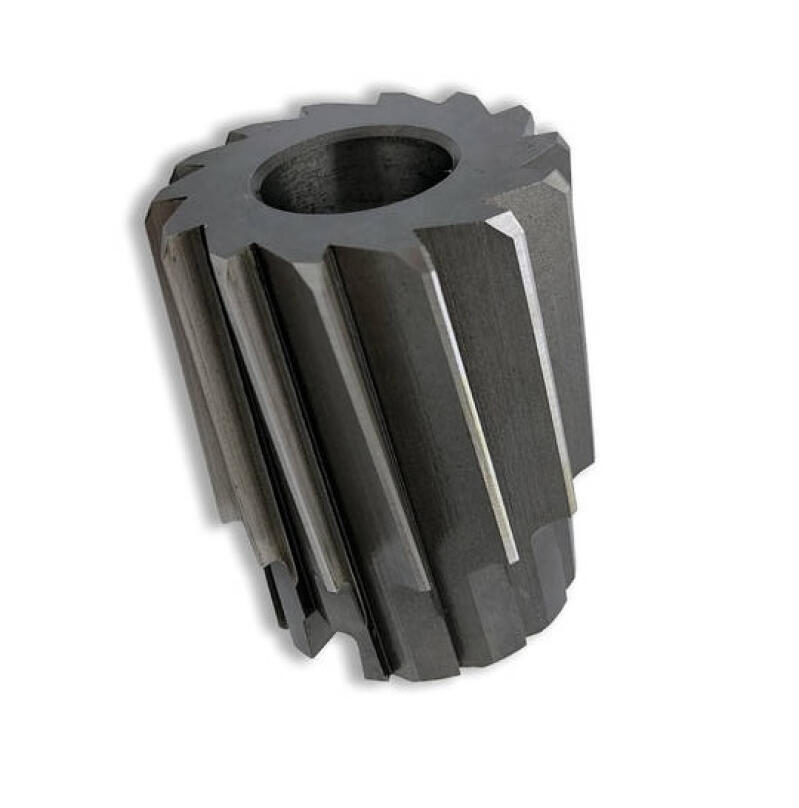

Насадная машинная развертка ф 55 мм из стали Р6М5. Садится на оправку с посадочным отверстием 22 мм и закрывает средние и крупные диаметры, где цельный хвостовой инструмент уже нерационален.
Назначение и область применения
Развертывание — финишная операция: инструмент снимает припуск в сотые–десятые доли миллиметра и формирует точную геометрию отверстия. Сверло такой результат не дает — после него остаются огранка и разбивка, которые развертка убирает за счет большого числа кромок и малой подачи на зуб.
Характеристики
- Диаметр
- 55 мм
- Допуск (старая система)
- А3
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 22 мм
- Материал
- Р6М5
- Зуб
- винтовой
Тексты стандартов: ГОСТ 1523-81, ГОСТ 13779-77.
Что означает обозначение
Литерное обозначение А3 относится к старой системе классов точности; перед работой фактический диаметр уточняют промером. Быстрорежущая сталь Р6М5 — рабочая твердость 63–65 HRC, стандартный выбор для конструкционных и легированных сталей. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 55 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 54,6–54,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
Как подобрать развертку со старым обозначением допуска?
Промерьте фактический диаметр по кромкам микрометром и сравните с нужным полем допуска отверстия. Старые номерные и литерные допуски перекрываются современными H7–H11, но соответствие проверяют промером, а не по маркировке.
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Почему отверстие получается больше номинала?
Типовые причины — биение патрона, несоосность шпинделя и кондуктора, завышенные обороты и налипание стружки. Проверьте установку в цанге или плавающем патроне и уменьшите скорость.
Преимущества
- Много режущих кромок — нагрузка на зуб минимальна
- Переточка восстанавливает инструмент многократно
- Быстрорез Р6М5 — универсальность по сталям и чугунам
- Винтовой зуб режет плавно, без вырывов на выходе
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 50 Н9 Р6М5 пос. 22 мм
- Соседний типоразмер
- Развертка машинная насадная ф 50 №3 Р6М5 пос. 22 мм
- Соседний типоразмер
- Развертка машинная насадная ф 48 Н9 Р6М5 пос.19 мм
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
