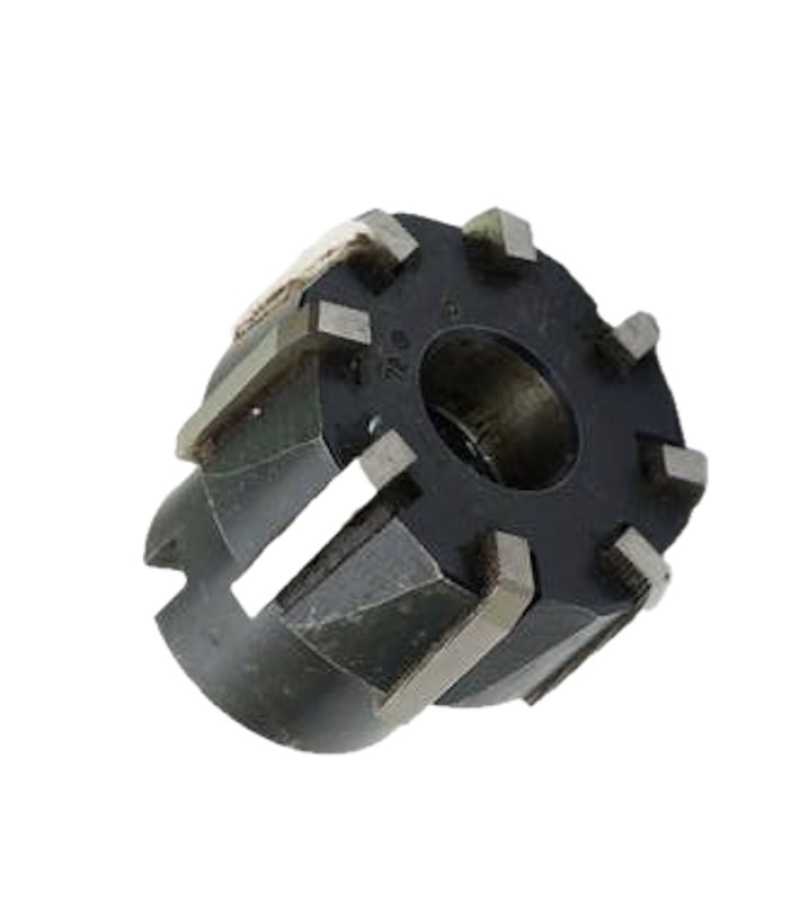

Насадная машинная развертка ф 95 мм из стали Р6М5. Садится на оправку с посадочным отверстием 40 мм и закрывает средние и крупные диаметры, где цельный хвостовой инструмент уже нерационален.
Назначение и область применения
Развертывание — финишная операция: инструмент снимает припуск в сотые–десятые доли миллиметра и формирует точную геометрию отверстия. Сверло такой результат не дает — после него остаются огранка и разбивка, которые развертка убирает за счет большого числа кромок и малой подачи на зуб.
Характеристики
- Диаметр
- 95 мм
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 40 мм
- Материал
- Р6М5
- ГОСТ
- 883-80
- Обозначение
- 2364-0421
Размеры, число зубьев и обозначение сверены с таблицами ГОСТ 883-80 (Развертки машинные со вставными ножами), август 2026.
Тексты стандартов: ГОСТ 883-80, ГОСТ 1523-81, ГОСТ 13779-77.
Что означает обозначение
2364-0421 — обозначение развертки этого типоразмера по таблицам ГОСТ 883-80. Приведено исполнение с углом в плане 5°; тому же диаметру соответствуют обозначения 2364-0422 (15°) и 2364-0423 (45°). Быстрорежущая сталь Р6М5 — рабочая твердость 63–65 HRC, стандартный выбор для конструкционных и легированных сталей. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 95 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 94,6–94,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
Почему отверстие получается больше номинала?
Типовые причины — биение патрона, несоосность шпинделя и кондуктора, завышенные обороты и налипание стружки. Проверьте установку в цанге или плавающем патроне и уменьшите скорость.
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Преимущества
- Быстрорез Р6М5 — универсальность по сталям и чугунам
- Насадная схема экономит: один хвостовик-оправка на ряд диаметров
- Типоразмер по ГОСТ 883-80 — взаимозаменяемость и понятные нормы
- Стабильный размер отверстия по всей партии деталей
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 95 А3 со вставными ножами Р6М5 пос.40 мм
- Соседний типоразмер
- Развертка машинная насадная ф 98 мм со вставными ножами Р6М5 пос.40 мм
- Соседний типоразмер
- Развертка машинная насадная ф 98 №1 со вставными ножами Р6М5 пос.40 мм
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
