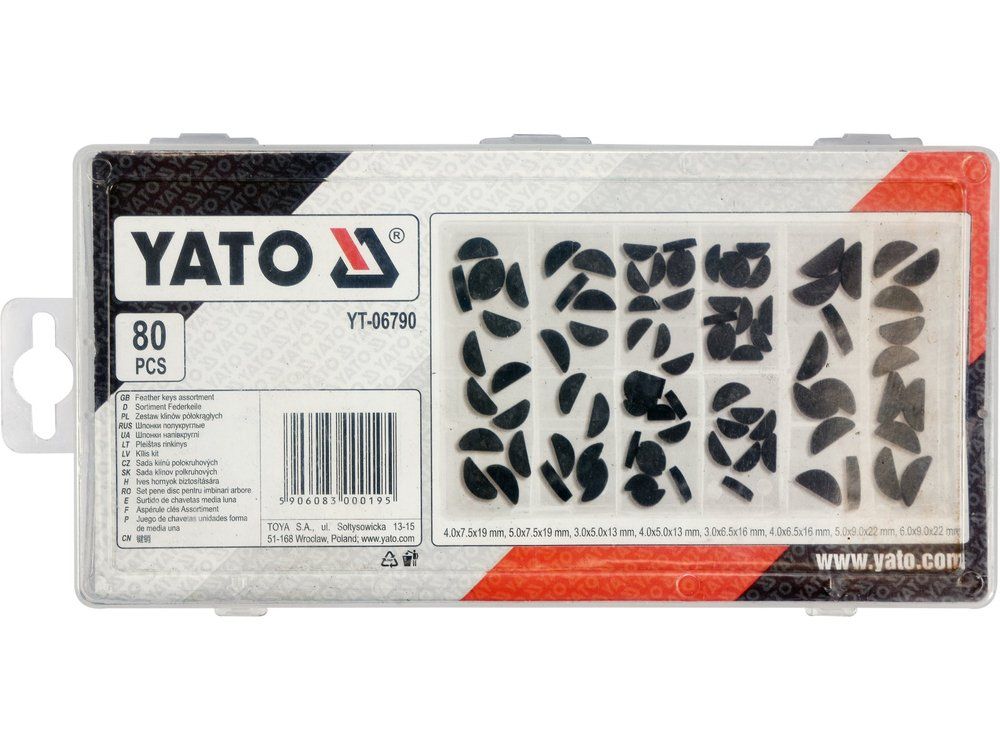

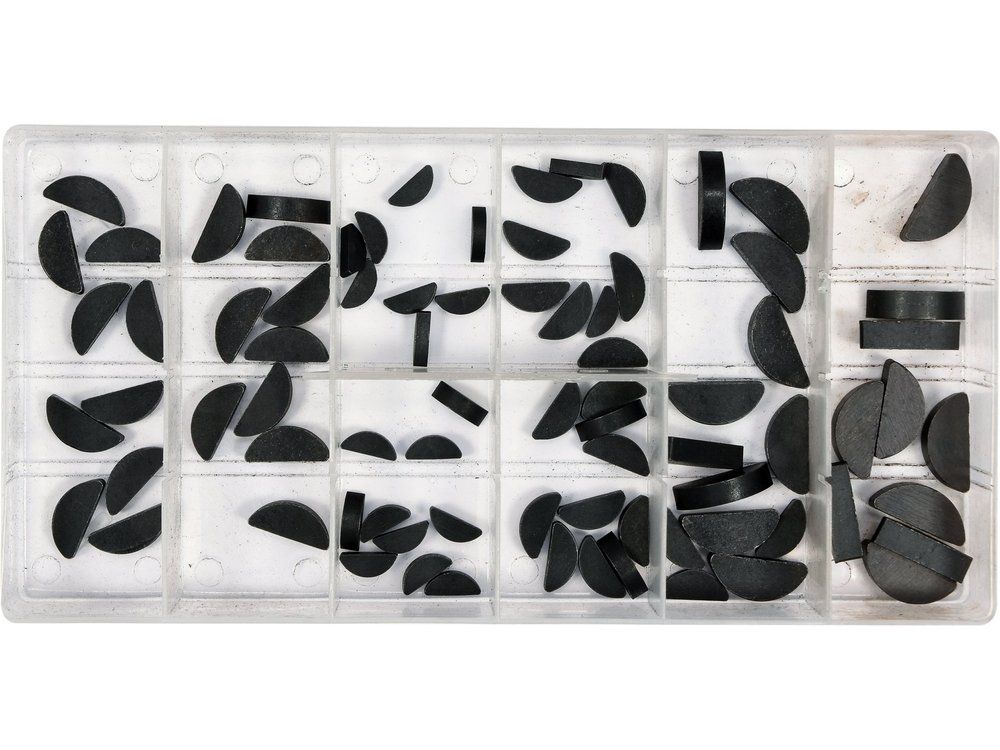

Набір сегментних шпонок YATO YT-06790 — 80 півкруглих шпонок восьми типорозмірів, по десять штук кожного. Така шпонка сідає в дугоподібний паз вала і сама виставляється за гніздом маточини, тому її ставлять там, де призматична потребує точного припасування.
Технічні характеристики
- Типорозміри
- 3×5×13, 3×6,5×16, 4×5×13, 4×6,5×16, 4×7,5×19, 5×7,5×19, 5×9×22, 6×9×22 мм
- Кількість кожного розміру
- 10 шт
- Матеріал
- вуглецева сталь
- Кількість у наборі
- 80 шт
Чому сегментна шпонка ходова в дрібному приводі
Півкругла шпонка передає крутний момент від вала до шківа, зірочки чи крильчатки і водночас працює запобіжником: під час перевантаження зрізається вона, а не вал і не маточина. Замінити зрізану шпонку — робота на п’ять хвилин, замінити вал — ремонт вузла цілком. Звідси й практика: вісім ходових розмірів тримають у майстерні постійно.
Часті питання
Як дібрати шпонку з набору?
За шириною і глибиною паза, а не лише за діаметром вала. Товщина стоїть у маркуванні першим числом: 3, 4, 5 або 6 мм.
Що робити, якщо шпонка входить із люфтом?
Отже, паз розбитий. Міняти треба вал, а не добирати більшу шпонку: збільшена шпонка в розбитому пазу протримається до наступного навантаження.
Чому при перевантаженні зрізається саме шпонка?
Вона працює запобіжником вузла: зрізається шпонка, а не вал і не маточина. Заміна триває п’ять хвилин, тоді як заміна вала — ремонт вузла цілком.
Шпонка підбирається за шириною та глибиною паза, а не лише за діаметром вала. Товщина в маркуванні — перше число: 3, 4, 5 або 6 мм. Якщо паз розбитий і шпонка входить із люфтом, міняти потрібно вал, а не підбирати шпонку більшого розміру.
