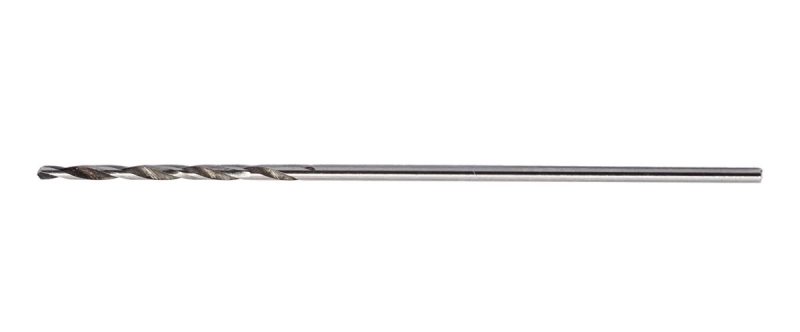

Сверло спиральное с цилиндрическим хвостовиком ф 0,3 мм средней серии — для сверления отверстий диаметром 0,3 мм в стали, чугуне и цветных металлах. Быстрорежущая сталь Р6М5; класс точности А1; длина 19 мм, рабочая часть 3 мм.
Назначение и область применения
Средняя серия — самое ходовое сверло для дрели, сверлильного и токарного станка: баланс длины и жесткости, отверстия глубиной до примерно пяти диаметров за один заход. Цилиндрический хвостовик зажимают в кулачковом или цанговом патроне.
Характеристики
- Тип
- сверло спиральное с цилиндрическим хвостовиком
- Диаметр
- 0,3 мм
- Серия
- средняя
- Направление резания
- правое
- Общая длина L
- 19 мм
- Длина рабочей части l
- 3 мм
- Материал
- быстрорежущая сталь Р6М5
- Класс точности
- А1
- Угол при вершине
- 118°
Размеры — ГОСТ 10902-77, технические условия — ГОСТ 2034-80, геометрия режущей части — ГОСТ 4010-77.
Что означает обозначение
Класс А1 — сверла повышенной точности со шлифованным профилем: меньше разбивают отверстие и подходят под последующее развертывание. Класс В1 — нормальная точность для слесарной и общей механической обработки. Быстрорежущая сталь сохраняет твердость примерно до 600 °C — универсальный вариант для конструкционной стали, чугуна, бронзы и алюминия.
Ориентировочные обороты для ф 0,3 мм
- Конструкционная сталь (Ст3, 45)
- около 26530 об/мин (v ≈ 25 м/мин)
- Легированная сталь (40Х)
- около 19100 об/мин (v ≈ 18 м/мин)
- Нержавеющая сталь
- около 10610 об/мин (v ≈ 10 м/мин)
- Серый чугун
- около 21220 об/мин (v ≈ 20 м/мин)
- Латунь, бронза
- около 42440 об/мин (v ≈ 40 м/мин)
- Алюминиевые сплавы
- около 63660 об/мин (v ≈ 60 м/мин)
Обороты посчитаны по формуле n = 1000·v / (π·d) для быстрорежущего сверла с охлаждением; подача — около 0,01 мм/об. Без охлаждения и на длинной серии обороты снижают на треть, кобальтовым сверлом в стали их можно поднять на 10–20 %.
Частые вопросы
Как заточить спиральное сверло?
По задним поверхностям с углом при вершине 118°, кромки строго одинаковой длины; иначе сверло разбивает отверстие и греется.
Нужно ли охлаждение?
Для стали — да, эмульсия или масло продлевают стойкость в разы. Чугун сверлят всухую, алюминий — с керосином или спиртом от налипания.
Чем средняя серия отличается от длинной?
Длиной рабочей части: длинное сверло проходит глубже, но гнется сильнее. Для отверстий до пяти диаметров достаточно средней серии.
Какие обороты ставить для сверла ф 0,3 мм?
По конструкционной стали — около 26530 об/мин, по алюминию — около 63660 об/мин, по нержавейке — около 10610 об/мин; точнее подбирают по стружке и нагреву.
Почему отверстие получается больше диаметра сверла?
Из-за несимметричной заточки, биения патрона и увода сверла. Сверло класса А1 и центровка перед сверлением уменьшают разбивку.
Преимущества
- Размеры по ГОСТ 10902-77
- Угол при вершине 118° — универсальная заточка по стали и чугуну
- Цилиндрический хвостовик под любой патрон
- Перетачивается многократно
Что уточнить перед заказом
- материал детали: для нержавейки нужно кобальтовое сверло
- глубина отверстия: хватит ли длины рабочей части
- нужен ли класс точности А1 под последующее развертывание
Сопутствующие позиции
- Все сверла
- Сверла
- Резьба после сверления
- Метчики
- Точное отверстие
- Развертки
Как подобрать: в чертеже диаметр отверстия пишут как ⌀0,3; в спецификациях — 0.3 мм или обозначение по ГОСТ. При замене старого сверла сверьте диаметр, серию и длину (19/3 мм).
