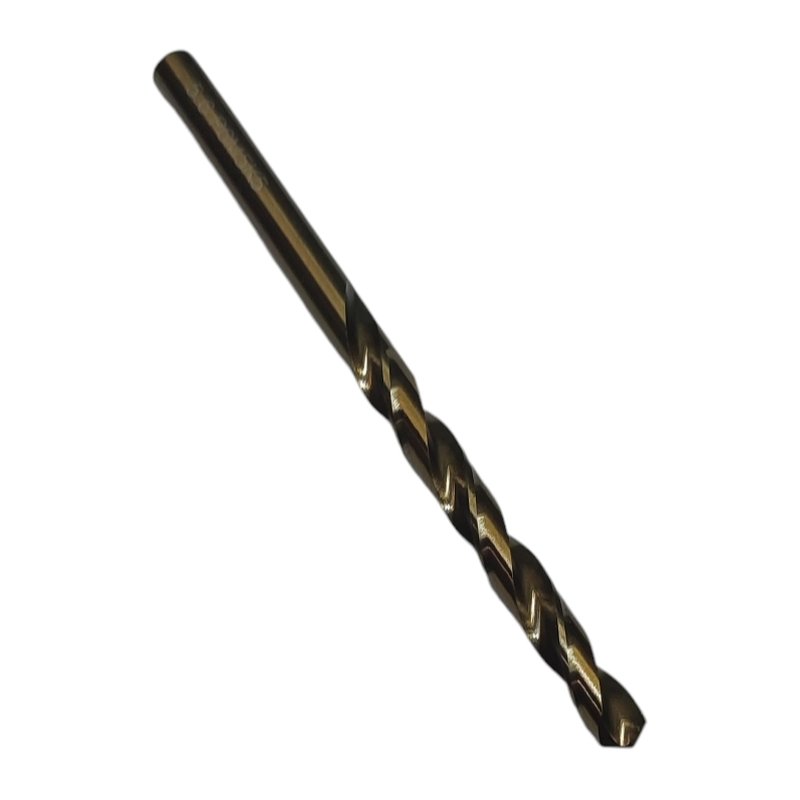

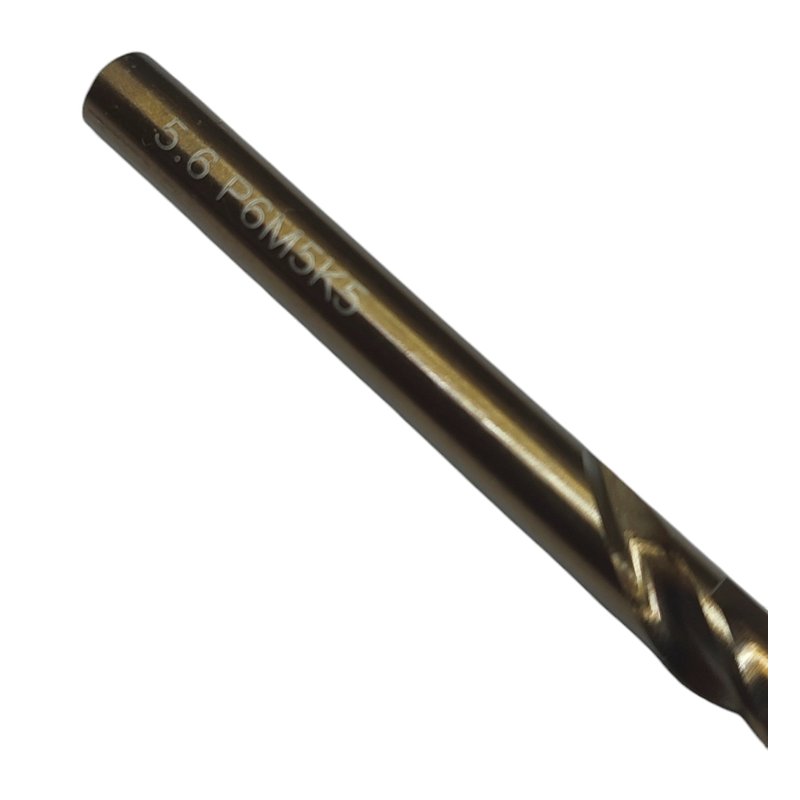

Спиральное сверло с цилиндрическим хвостовиком Сверло спиральное Ø 5,6 мм Р6М5К5, средняя серия по ГОСТ 10902-77. Общая длина 93 мм, рабочая часть 57 мм, обозначение 2300-0178.
Обрабатываемые материалы
- Pсталь
- Mнержавеющая сталь
- Kчугун
- Nцветные металлы и сплавы
- Sжаропрочные сплавы
Что сверлить этим диаметром
- Макс. глубина за проход
- 16,8 мм - три диаметра, дальше выводить стружку
Назначение и область применения
Сверло спиральное Ø 5,6 мм Р6М5К5 предназначено для получения сквозных и глухих отверстий в металле на сверлильных, токарных и фрезерных станках, а также в ручном электроинструменте. Цилиндрический хвостовик зажимается в обычном сверлильном патроне или цанге - переходные втулки не нужны. Угол при вершине 118°, направление спирали правое.
Характеристики
- Диаметр сверла d
- 5,6 мм
- Общая длина L
- 93 мм
- Длина рабочей части l
- 57 мм
- Тип хвостовика
- Цилиндрический, исполнение 1
- Серия
- Средняя
- Стандарт
- ГОСТ 10902-77
- Обозначение
- 2300-0178
- Полная запись
- Сверло 2300-0178-А1 ГОСТ 10902-77
- Класс точности
- А1, повышенной точности
- Материал режущей части
- Р6М5К5
- Направление спирали
- Правое
- Угол при вершине
- 118°
- Способ изготовления
- Шлифованное
Что означает обозначение 2300-0178
- 2300
- код группы - сверла спиральные
- 0178
- номер типоразмера в таблице стандарта: d 5,6 мм, средняя серия, исполнение 1, правое
- А1
- класс точности: повышенная точность, шлифованный профиль
Марка стали Р6М5К5
Кобальтовая быстрорежущая сталь, около 5 % кобальта. Твердость 64-66 HRC, теплостойкость до 640 °C. Кобальт поднимает красностойкость, поэтому сверло уверенно идет по нержавеющим, жаропрочным и высоколегированным сталям, где обычная Р6М5 садится за несколько отверстий.
Особенности средняя серии
Средняя серия - самое востребованное исполнение сверл с цилиндрическим хвостовиком. Рабочая часть дает универсальный компромисс: сверло достает на глубину до 5-6 диаметров и при этом сохраняет жесткость, чтобы не уводить отверстие. Подходит и для станочной, и для ручной работы.
Ориентировочные режимы резания
| Обрабатываемый материал | v, м/мин | n, об/мин | s, мм/об |
|---|
| Сталь конструкционная, до 750 МПа | 30 | 1700 | 0,06-0,12 |
| Сталь легированная, 750-1000 МПа | 20 | 1150 | 0,06-0,12 |
| Сталь нержавеющая аустенитная | 10 | 550 | 0,06-0,12 |
| Чугун серый | 22 | 1250 | 0,06-0,12 |
| Латунь, бронза | 45 | 2600 | 0,06-0,12 |
| Алюминий и сплавы | 60 | 3400 | 0,06-0,12 |
Значения даны для работы с подачей СОЖ и служат отправной точкой - фактические режимы корректируют по жесткости станка, состоянию заготовки и глубине отверстия.
Преимущества
- Шлифованный профиль - чистое отверстие с минимальным разбиванием
- Класс точности А1 - ужесточенные допуски на диаметр и биение
- Кобальтовая сталь - работает по нержавейке и жаропрочным сплавам
- Цилиндрический хвостовик - зажим в обычном патроне без оснастки
- Допускает многократную переточку
- Складская позиция в Харькове, отгрузка в день заказа
- Бесплатный подбор диаметра под резьбу, развертку или посадку
Частые вопросы
Подойдет ли к моему патрону?
Хвостовик цилиндрический 5,6 мм. Стандартный трехкулачковый патрон зажимает от 1 до 13 мм, цанга ER - по своему диапазону. Переходная втулка не нужна.
Хватит ли длины?
Рабочая часть 57 мм - это глубина, на которую сверло реально уходит в деталь. Общая длина 93 мм включает хвостовик, в расчет глубины не идет.
Чем отличается класс А1 от В?
А1 - шлифованный профиль и более узкий допуск на диаметр и биение. На чистовых и кондукторных работах отверстие получается точнее. Класс В дешевле и достаточен под резьбу и крепеж.
Можно ли перетачивать?
Да, быстрорежущая сталь допускает многократную переточку по задней поверхности с сохранением угла 118°. Ресурс ограничен длиной рабочей части - 57 мм.
Как подобрать: под метрическую резьбу диаметр сверла берут как номинал минус шаг (М8×1,25 - сверло 6,75 мм). Под последующее развертывание оставляют припуск 0,1-0,3 мм на диаметр. Глубина сверления без вывода стружки - не более трех диаметров, дальше сверло выводят. На выходе из отверстия подачу снижают вдвое, иначе кромку выкрашивает.
