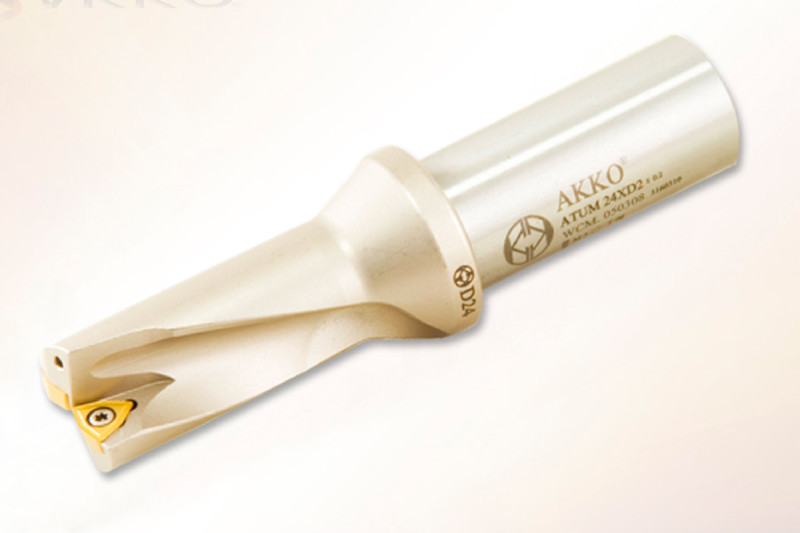

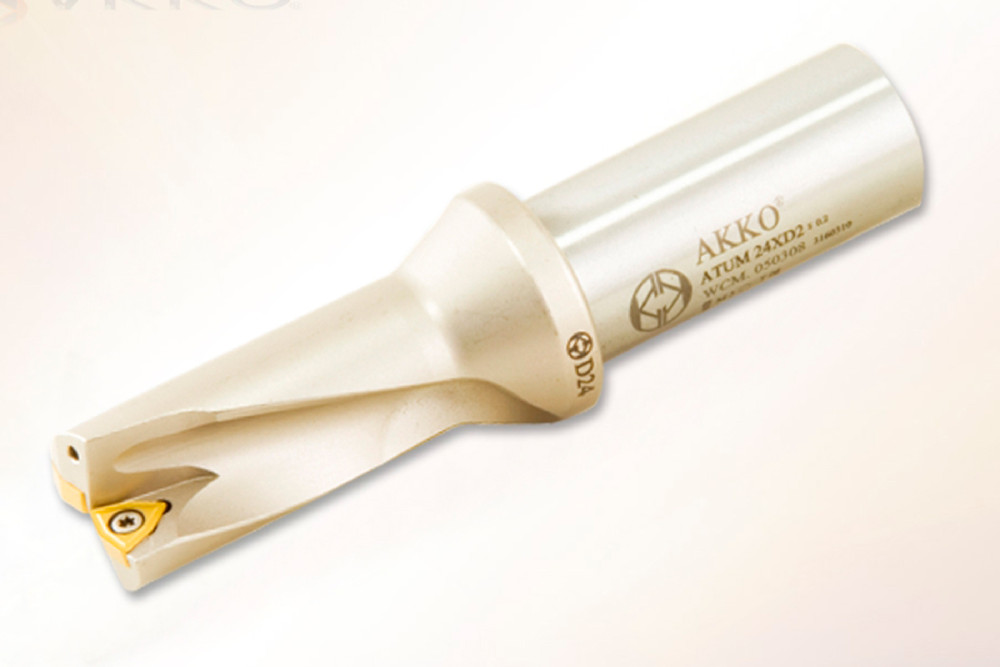

Сверло ATUM 56xD2 WCM. 080412 — корпусное сверло со сменными пластинами диаметром 56 мм на глубину до 2 диаметров, то есть 112 мм. Пластина WCM. 080412 (ISO), хвостовик Ø40 мм, общая длина 214 мм. Каналы СОЖ выведены к кромкам: стружка выносится из отверстия потоком, вывод инструмента не нужен.
Совместимость и подбор
Отверстие Ø56 мм в сплошном материале на глубину до 112 мм за один проход. Диаметр задает корпус, глубину — вылет и длина режущей части.
- Диаметр сверления
- 56 мм
- Глубина сверления
- до 2×D, то есть 112 мм
- Сменные пластины
- WCM. 080412 (ISO); в корпусе стоят центральная и периферийная — они работают в разных условиях и изнашиваются с разной скоростью
- Хвостовик
- цилиндрический Ø40 мм, длина 70 мм
- Длина режущей части
- 112 мм
- Общая длина
- 214 мм
- Подвод СОЖ
- через тело сверла к обеим пластинам
Назначение и область применения
Корпусное сверло заменяет цельное там, где диаметр слишком велик, чтобы точить твердый сплав целиком: при Ø56 мм изнашиваются только две пластины, корпус живет годами. Отверстие получается сразу под чистовую расточку, промежуточное рассверливание не нужно.
Глубина 2×D — конструктивный предел серии. Дальше стружка перестает выходить, даже с подачей СОЖ под давлением. Для более глубоких отверстий берут исполнение на большее число диаметров, а не увеличивают вылет этого.
Характеристики
- Обозначение
- ATUM 56xD2 WCM. 080412
- Диаметр сверления
- 56 мм
- Максимальная глубина
- 112 мм (2×D)
- Сменная пластина
- WCM. 080412 (ISO)
- Диаметр хвостовика
- 40 мм
- Длина хвостовика
- 70 мм
- Длина режущей части
- 112 мм
- Общая длина
- 214 мм
- Подвод СОЖ
- есть, через центр
- Диаметр опорной поверхности со стороны станка (DCSFMS)
- 64
- Вылет (LPR)
- 144
- Максимальное радиальное смещение (X max [mm])
- 0.5
- Диаметр резания при максимальном смещении (X min [mm])
- 57
Что означает обозначение ATUM 56xD2 WCM. 080412
ATUM 56xD2 WCM. 080412 — код заказа AKKO: серия корпуса, диаметр, глубина в диаметрах и обозначение пластины.
- ATUM
- серия корпуса AKKO
- 56
- диаметр сверления 56 мм
- xD2
- глубина сверления до 2 диаметров, 112 мм
- WCM. 080412
- обозначение сменной пластины WCM. 080412 (ISO)
Ориентировочные режимы сверления
| Скорость резания Vc, м/мин | Частота n, мин⁻¹ | Минутная подача Vf, мм/мин | Материал |
|---|
| 80 | 455 | 774 | сталь 45 |
| 140 | 796 | 1 353 | сталь с покрытой пластиной |
| 220 | 1 251 | 2 127 | алюминий |
Частота посчитана по n = 1000·Vc / (π·D) для диаметра 56 мм, подача — при 1,7 мм/об. Это ориентир: у сверла со сменными пластинами подача на оборот растет с диаметром, точное значение берут из карты применяемой пластины.
Частые вопросы
- Сколько пластин в сверле
- две: центральная и периферийная. Они разной геометрии и меняются вместе, потому что несимметричный износ уводит ось отверстия.
- Какой допуск отверстия
- порядка IT12–IT13 по диаметру. Под посадку H7 отверстие Ø56 мм после сверления растачивают или развертывают.
- Нужна ли предварительная засверловка
- нет, сверло работает по сплошному материалу. Важнее жесткость: биение шпинделя больше 0,05 мм ломает центральную пластину.
- Обязательна ли СОЖ через центр
- да, при глубине от двух диаметров стружка выносится только потоком.
Преимущества
- Корпус переживает десятки комплектов пластин
- Отверстие Ø56 мм за один проход без засверловки
- Глубина до 112 мм (2×D)
- Две сменные пластины WCM. 080412 (ISO) вместо переточки цельного сверла
Соседние диаметры
- Ближайший диаметр
- Сверло d53мм с охлаждением ATUM 53xD2 WCM. 080412 под пластину WCM. 080412 AKKO
- Ближайший диаметр
- Сверло d54мм с охлаждением ATUM 54xD2 WCM. 080412 под пластину WCM. 080412 AKKO
- Ближайший диаметр
- Сверло d55мм с охлаждением ATUM 55xD2 WCM. 080412 под пластину WCM. 080412 AKKO
Пластины к этому сверлу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Как подобрать. Диаметр 56 мм берут по чертежу с учетом того, что под посадку отверстие все равно растачивается. Глубина детали должна укладываться в 112 мм, иначе нужна серия на большее число диаметров. Хвостовик Ø40 мм зажимают в патрон с подводом СОЖ через центр — без него сверло работать не будет. Пластины заказывают парой: центральная и периферийная изнашиваются по-разному.
