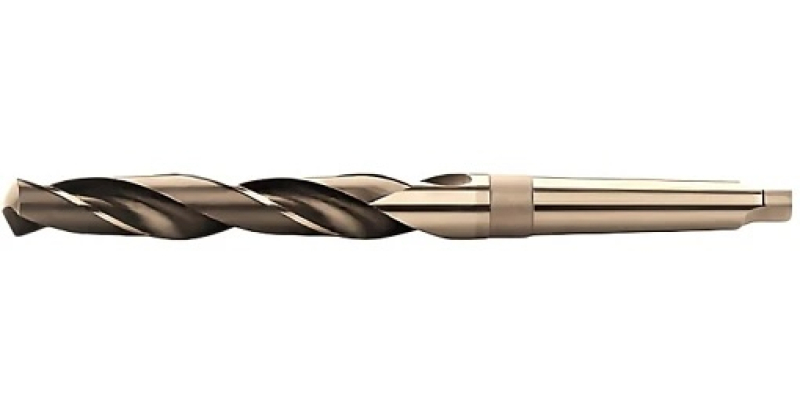

Сверло спиральное с коническим хвостовиком ф 12 мм 2301-3587 — средняя серия по ГОСТ 10903-77. Материал режущей части — кобальтовая быстрорежущая сталь Р6М5К5 (HSSCo5). Класс точности А1: шлифованный профиль, допуск диаметра h8.
Обрабатываемые материалы:
- PСталь конструкционная и легированная
- MНержавеющая сталь
- SЖаропрочные сплавы, титан
Что этим делают
- Отверстие под резьбу
- М14×2
- Максимальная глубина сверления
- до 101 мм за один проход
- Ставится в шпиндель
- напрямую, конус Морзе КМ1
Назначение и область применения
Средняя серия — универсальный вариант для отверстий глубиной до 3–5 диаметров в корпусных деталях, фланцах, плитах и валах. Работает на вертикально- и радиально-сверлильных, токарных и расточных станках: хвостовик устанавливается прямо в шпиндель или пиноль, без сверлильного патрона.
Характеристики
- Диаметр сверла (d)
- 12 мм
- Общая длина (L)
- 182 мм
- Длина рабочей части (l)
- 101 мм
- Хвостовик
- конус Морзе КМ1
- Материал
- кобальтовая быстрорежущая сталь Р6М5К5 (HSSCo5)
- Класс точности
- А1 (повышенная), h8
- Угол при вершине
- 118°
- Направление спирали
- правое
- Стандарт
- ГОСТ 10903-77
- Обозначение
- 2301-3587
Что означает обозначение 2301-3587
- 2301
- группа «сверла спиральные» по классификатору
- 3587
- номер типоразмера: диаметр 12 мм, L=182 мм, l=101 мм, класс А1
Обозначение по стандарту заменяет описание в заявке: «Сверло 2301-3587 ГОСТ 10903-77» однозначно определяет типоразмер.
Ориентировочные режимы резания
| Обрабатываемый материал | Скорость резания v, м/мин | Подача s, мм/об |
|---|
| Сталь конструкционная (Ст3, 45) | 20-25 | 0,20 |
| Сталь легированная (40Х, 30ХГСА) | 14-20 | 0,17 |
| Нержавеющая сталь (12Х18Н10Т) | 8-12 | 0,14 |
| Чугун серый (СЧ20) | 15-25 | 0,23 |
| Алюминиевые сплавы | 40-70 | 0,25 |
Значения для сверла ф 12 мм с охлаждением. Для кобальтовой стали скорость можно повысить на 20–30 %% относительно Р6М5.
Частые вопросы
Подойдет ли к моему станку?
Хвостовик КМ1 ставится в шпиндель или пиноль с таким же конусом. Если на станке конус больше, нужна переходная втулка по ГОСТ 13598-85; в шпиндель с меньшим конусом сверло не установить.
Хватит ли длины?
Рабочая часть 101 мм — это предельная глубина отверстия за один проход. Для более глубоких отверстий берите удлиненную или длинную серию.
Зачем класс А1, если есть В1?
А1 — шлифованный профиль и допуск h8: отверстие точнее, биение меньше, инструмент дольше держит размер. В1 с допуском h9 дешевле и закрывает большинство обычных работ.
Можно ли перетачивать?
Да. Выдерживайте угол при вершине 118° и симметричность кромок в пределах 0,05 мм, охлаждайте сверло при заточке — перегрев отпускает режущую кромку.
Преимущества
- Конус Морзе КМ1 — установка без патрона, точное центрирование и передача крутящего момента без проскальзывания
- Типоразмер по ГОСТ 10903-77 с обозначением 2301-3587 — заказ по номеру без уточнения размеров
- Кобальтовая сталь: теплостойкость до 650 °C, стойкость в 1,5–2 раза выше Р6М5 на нержавеющих и жаропрочных сплавах
- Класс А1: шлифованный профиль канавок и минимальное биение
- Инструмент можно перетачивать — ресурс не ограничен одной заточкой
Сопутствующие товары
- Метчик под эту резьбу
- Метчик машинно-ручной М14х2 комплект из 2-х штук
- Патрон для метчиков
- Патрон резьбонарезной для метчиков 191.221.030 с набором предохранительных головок М6, М8, М10, М12, М14, М16
- Быстросменный патрон
- Патрон быстросъемный ПБ-2 КМ2 с втулкой КМ1,КМ2
Соседние типоразмеры
- Тот же диаметр, другое исполнение
- Сверло к/х ф 12 мм 182/101 мм 2301-0039
Все сверла этой серии — в разделе Сверла средней серии ГОСТ 10903-77.
Как подобрать
Под резьбу М14×2 берите именно ф 12 мм: меньший диаметр перегружает метчик, больший срезает профиль резьбы. Отверстие получается на 0,05–0,15 мм больше диаметра сверла: под посадку H7 сверлите на 0,2–0,3 мм меньше и развертывайте. При вылете 8 диаметров обязательны периодический вывод сверла и обильное охлаждение.
