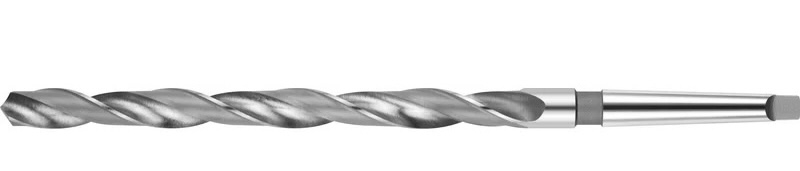

Сверло спиральное с коническим хвостовиком ф 13 мм 2301-0412 — удлиненная серия по ГОСТ 2092-77. Материал режущей части — быстрорежущая сталь Р6М5.
Обрабатываемые материалы:
- PСталь конструкционная и легированная
- KЧугун
- NЦветные металлы и сплавы
Что этим делают
- Отверстие под резьбу
- М14×1,25
- Максимальная глубина сверления
- до 180 мм за один проход
- Ставится в шпиндель
- напрямую, конус Морзе КМ1
Назначение и область применения
Удлиненная серия рассчитана на отверстия глубже 5 диаметров и работу через приливы, бобышки и ступицы, когда деталь нельзя переставить. Работает на вертикально- и радиально-сверлильных, токарных и расточных станках: хвостовик устанавливается прямо в шпиндель или пиноль, без сверлильного патрона.
Характеристики
- Диаметр сверла (d)
- 13 мм
- Общая длина (L)
- 265 мм
- Длина рабочей части (l)
- 180 мм
- Хвостовик
- конус Морзе КМ1
- Материал
- быстрорежущая сталь Р6М5
- Класс точности
- В1 (нормальная), h9
- Угол при вершине
- 118°
- Направление спирали
- правое
- Стандарт
- ГОСТ 2092-77
- Обозначение
- 2301-0412
Что означает обозначение 2301-0412
- 2301
- группа «сверла спиральные» по классификатору
- 0412
- номер типоразмера: диаметр 13 мм, L=265 мм, l=180 мм, класс В1
Обозначение по стандарту заменяет описание в заявке: «Сверло 2301-0412 ГОСТ 2092-77» однозначно определяет типоразмер.
Ориентировочные режимы резания
| Обрабатываемый материал | Скорость резания v, м/мин | Подача s, мм/об |
|---|
| Сталь конструкционная (Ст3, 45) | 20-25 | 0,28 |
| Сталь легированная (40Х, 30ХГСА) | 14-20 | 0,24 |
| Нержавеющая сталь (12Х18Н10Т) | 8-12 | 0,20 |
| Чугун серый (СЧ20) | 15-25 | 0,32 |
| Алюминиевые сплавы | 40-70 | 0,35 |
Значения для сверла ф 13 мм с охлаждением. Без охлаждения режимы снижают примерно на треть.
Частые вопросы
Подойдет ли к моему станку?
Хвостовик КМ1 ставится в шпиндель или пиноль с таким же конусом. Если на станке конус больше, нужна переходная втулка по ГОСТ 13598-85; в шпиндель с меньшим конусом сверло не установить.
Хватит ли длины?
Рабочая часть 180 мм — это предельная глубина отверстия за один проход. Для более глубоких отверстий берите удлиненную или длинную серию.
Зачем класс А1, если есть В1?
А1 — шлифованный профиль и допуск h8: отверстие точнее, биение меньше, инструмент дольше держит размер. В1 с допуском h9 дешевле и закрывает большинство обычных работ.
Можно ли перетачивать?
Да. Выдерживайте угол при вершине 118° и симметричность кромок в пределах 0,05 мм, охлаждайте сверло при заточке — перегрев отпускает режущую кромку.
Преимущества
- Конус Морзе КМ1 — установка без патрона, точное центрирование и передача крутящего момента без проскальзывания
- Типоразмер по ГОСТ 2092-77 с обозначением 2301-0412 — заказ по номеру без уточнения размеров
- Сталь Р6М5: универсальна по конструкционным сталям, чугуну и цветным металлам
- Инструмент можно перетачивать — ресурс не ограничен одной заточкой
Сопутствующие товары
- Метчик под эту резьбу
- Метчик машинно-ручной М14х1.25 комплект из 2-х штук
- Патрон для метчиков
- Патрон резьбонарезной для метчиков 191.221.030 с набором предохранительных головок М6, М8, М10, М12, М14, М16
- Быстросменный патрон
- Патрон быстросъемный ПБ-2 КМ2 с втулкой КМ1,КМ2
Соседние типоразмеры
- Тот же диаметр, другое исполнение
- Сверло к/х ф 13 мм 182/101 мм 2301-0042
Все сверла этой серии — в разделе Сверла удлиненной серии ГОСТ 2092-77.
Как подобрать
Под резьбу М14×1,25 берите именно ф 13 мм: меньший диаметр перегружает метчик, больший срезает профиль резьбы. Отверстие получается на 0,05–0,15 мм больше диаметра сверла: под посадку H7 сверлите на 0,2–0,3 мм меньше и развертывайте. При вылете 14 диаметров обязательны периодический вывод сверла и обильное охлаждение.
