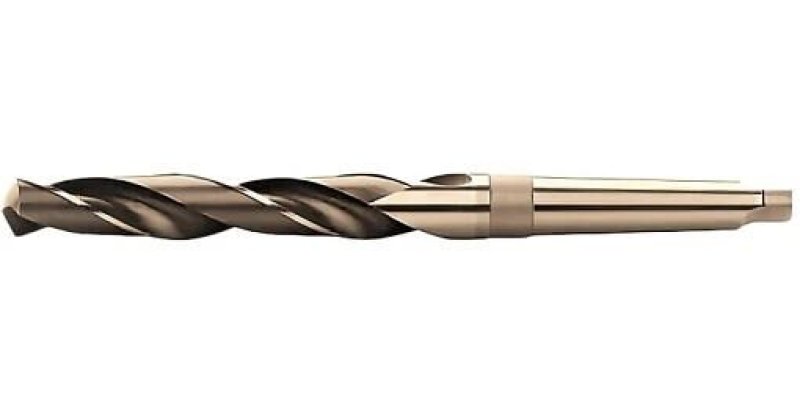

Сверло к/х ф 18,5 мм Р6М5К5 шлифованное А1 Китай — спиральное сверло средней серии с коническим хвостовиком конус Морзе 2, класс точности А1, для сверления отверстий 10-13 квалитета в стали и чугуне.
Обрабатываемые материалы
- PСталь конструкционная
- MНержавеющая сталь
- SЖаропрочные сплавы и титан
Совместимость и подбор
Хвостовик сверла — конус Морзе 2 нормальной длины. Для установки в шпиндель нужен патрон или переходная втулка на КМ2; при другом конусе станка ставится дополнительная переходная втулка. Диаметр 18,5 мм входит в стандартный ряд по ГОСТ 885-77, поэтому развертку или метчик под это отверстие подбирают без пересчета на ближайший типоразмер.
Назначение и область применения
Сверло рассчитано на сверление глухих и сквозных отверстий в конструкционных и инструментальных сталях твердостью до 321 НВ и в сером чугуне твердостью до 210 НВ — материалах, на которые распространяется ГОСТ 2034-80. Класс точности А1 дает отверстие 10-13 квалитета без последующего развертывания там, где это нужно по чертежу.
Характеристики
- Диаметр
- 18,5 мм
- Серия
- средняя, по ГОСТ 10903-77
- Общая длина
- 233 мм
- Длина рабочей части
- 135 мм
- Хвостовик
- конус Морзе 2, нормальной длины
- Угол при вершине
- 118°
- Класс точности
- А1, повышенной точности
- Материал
- быстрорежущая сталь Р6М5К5
- Твердость рабочей части
- 63...66 HRC
- Твердость лапки хвостовика
- 32...47 HRC
- Поле допуска диаметра режущей части
- h8
- Допуск конуса Морзе
- АТ7
- Обратная конусность
- 0,02-0,08 мм на 100 мм длины
- Допуск радиального биения по ленточкам
- 0,10 мм
- Средний период стойкости
- 65 мин, установленный 30 мин, износ по задней поверхности до 0,90 мм
- Исполнение
- шлифованное, страна происхождения Китай
Размеры и обозначения сверены с таблицами ГОСТ 10903-77 и ГОСТ 2034-80, сентябрь 2026.
Что означает обозначение
- к/х
- конический хвостовик
- Р6М5К5
- быстрорежущая сталь с кобальтом, теплостойкость выше, чем у Р6М5
- А1
- класс точности повышенной точности по ГОСТ 2034-80
Ориентировочные режимы сверления
| Материал образца | Скорость резания, м/мин | Подача, мм/об |
|---|
| Сталь 45, 187...207 НВ | 28 | 0,28 |
Режим взят из таблицы испытаний ГОСТ 2034-80 для диаметра 18,0-23,0 мм. Частота вращения n = 1000×Vc / (3,14×D), около 480 об/мин при Vc = 28 м/мин и D = 18,5 мм.
Частые вопросы
Подойдет ли сверло в патрон под конус КМ3?
Нет, хвостовик у этого сверла — конус Морзе 2. Нужен патрон или переходная втулка именно под КМ2.
Можно ли перетачивать сверло после износа?
Да, твердость 63...66 HRC сохраняется по длине канавки за вычетом не более 1,5 диаметров, в пределах этой длины сверло можно затачивать повторно.
Зачем класс точности А1, если станок обычной точности?
А1 дает диаметр по h8 и отверстие 10-13 квалитета; если по чертежу достаточно 14-15 квалитета, переплата за класс не нужна, подойдет исполнение В1.
Преимущества
- Кобальтовая сталь Р6М5К5 держит твердость рабочей части при нагреве лучше, чем Р6М5
- Класс точности А1 сразу дает отверстие 10-13 квалитета без развертывания
- Шлифованная спиральная канавка снижает трение стружки о стенки канавки
Как подобрать
Патрон или переходную втулку выбирайте по конусу Морзе 2, а не по диаметру сверла 18,5 мм. Класс А1 оправдан, когда по чертежу нужен 10-13 квалитет; для более грубого допуска подойдет и обычная точность.
