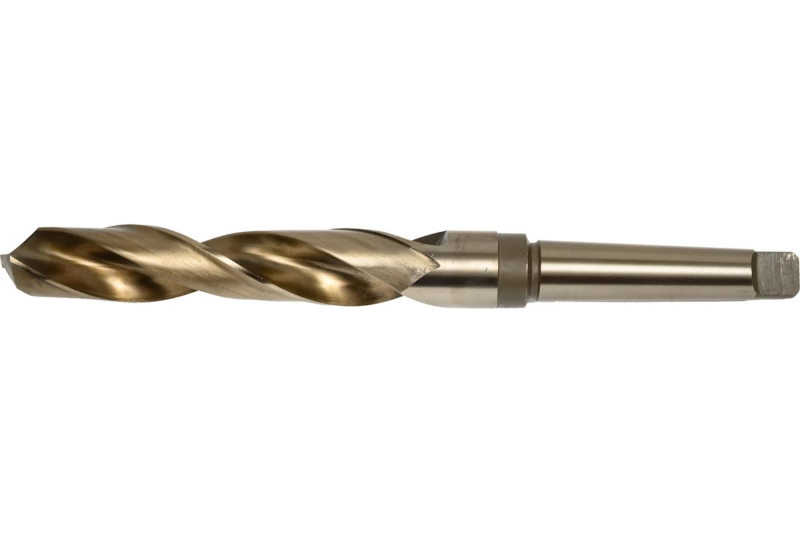

Сверло спиральное с коническим хвостовиком ф 35 мм 2301-0122 — средняя серия по ГОСТ 10903-77.
Что этим делают
- Отверстие под резьбу
- М39×4
- Максимальная глубина сверления
- до 190 мм за один проход
- Ставится в шпиндель
- напрямую, конус Морзе КМ4
Назначение и область применения
Средняя серия — универсальный вариант для отверстий глубиной до 3–5 диаметров в корпусных деталях, фланцах, плитах и валах. Работает на вертикально- и радиально-сверлильных, токарных и расточных станках: хвостовик устанавливается прямо в шпиндель или пиноль, без сверлильного патрона.
Характеристики
- Диаметр сверла (d)
- 35 мм
- Общая длина (L)
- 339 мм
- Длина рабочей части (l)
- 190 мм
- Хвостовик
- конус Морзе КМ4
- Класс точности
- В1 (нормальная), h9
- Угол при вершине
- 118°
- Направление спирали
- правое
- Стандарт
- ГОСТ 10903-77
- Обозначение
- 2301-0122
- Производитель
- OTTIMO
Что означает обозначение 2301-0122
- 2301
- группа «сверла спиральные» по классификатору
- 0122
- номер типоразмера: диаметр 35 мм, L=339 мм, l=190 мм, класс В1
Обозначение по стандарту заменяет описание в заявке: «Сверло 2301-0122 ГОСТ 10903-77» однозначно определяет типоразмер.
Ориентировочные режимы резания
| Обрабатываемый материал | Скорость резания v, м/мин | Подача s, мм/об |
|---|
| Сталь конструкционная (Ст3, 45) | 20-25 | 0,45 |
| Сталь легированная (40Х, 30ХГСА) | 14-20 | 0,38 |
| Нержавеющая сталь (12Х18Н10Т) | 8-12 | 0,32 |
| Чугун серый (СЧ20) | 15-25 | 0,52 |
| Алюминиевые сплавы | 40-70 | 0,56 |
Значения для сверла ф 35 мм с охлаждением. Без охлаждения режимы снижают примерно на треть.
Частые вопросы
Подойдет ли к моему станку?
Хвостовик КМ4 ставится в шпиндель или пиноль с таким же конусом. Если на станке конус больше, нужна переходная втулка по ГОСТ 13598-85; в шпиндель с меньшим конусом сверло не установить.
Хватит ли длины?
Рабочая часть 190 мм — это предельная глубина отверстия за один проход. Для более глубоких отверстий берите удлиненную или длинную серию.
Зачем класс А1, если есть В1?
А1 — шлифованный профиль и допуск h8: отверстие точнее, биение меньше, инструмент дольше держит размер. В1 с допуском h9 дешевле и закрывает большинство обычных работ.
Можно ли перетачивать?
Да. Выдерживайте угол при вершине 118° и симметричность кромок в пределах 0,05 мм, охлаждайте сверло при заточке — перегрев отпускает режущую кромку.
Преимущества
- Конус Морзе КМ4 — установка без патрона, точное центрирование и передача крутящего момента без проскальзывания
- Типоразмер по ГОСТ 10903-77 с обозначением 2301-0122 — заказ по номеру без уточнения размеров
- Инструмент можно перетачивать — ресурс не ограничен одной заточкой
Сопутствующие товары
- Метчик под эту резьбу
- Метчик машинно-ручной М39х4 комплект из 2-х штук Р6М5
- Патрон для метчиков
- Головка к резьбонарезному патрону для метчиков М39-M42 ISO 529 (dхв.=28 , lкв.=22.4 мм) GT42 (d=45 мм) GRIFF
Соседние типоразмеры
- Тот же диаметр, другое исполнение
- Сверло к/х ф 35 мм Р6М5К5 OTTIMO 339/190 мм 2301-0122
Все сверла этой серии — в разделе Сверла средней серии ГОСТ 10903-77.
Как подобрать
Под резьбу М39×4 берите именно ф 35 мм: меньший диаметр перегружает метчик, больший срезает профиль резьбы. Отверстие получается на 0,05–0,15 мм больше диаметра сверла: под посадку H7 сверлите на 0,2–0,3 мм меньше и развертывайте.
