Сверло коническое 4,0х4,8 мм, конусность 1:50, Р18

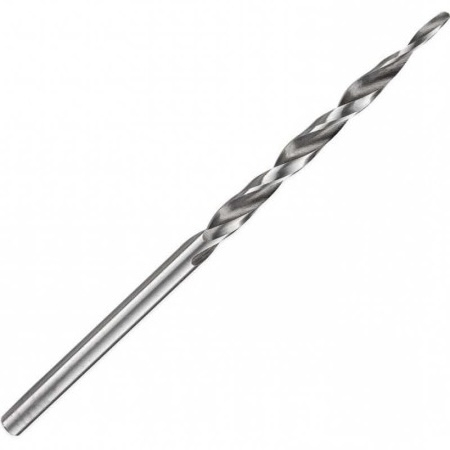

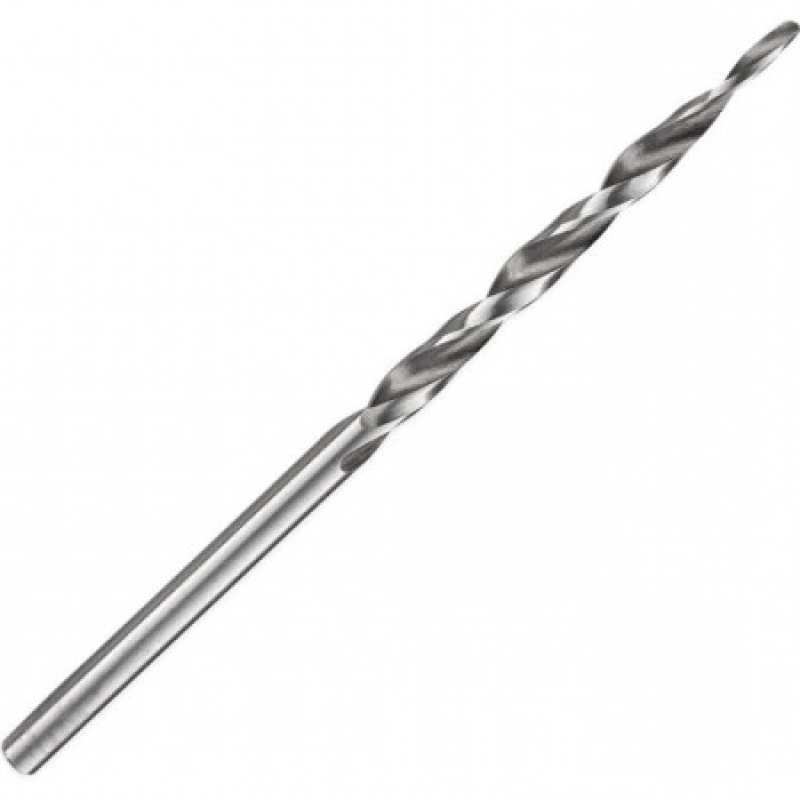

Коническое сверло 4,0х4,8 мм из стали Р18 предназначено для обработки конических отверстий с конусностью 1:50. Инструмент имеет цилиндрический хвостовик, общую длину 99 мм и рабочую часть длиной 53 мм.
Характеристики
- Тип инструмента
- Коническое сверло
- Диаметры конической части
- 4,0 и 4,8 мм
- Конусность
- 1:50
- Хвостовик
- Цилиндрический
- Общая длина
- 99 мм
- Длина рабочей части
- 53 мм
- Материал
- Быстрорежущая сталь Р18
Подбор и применение
При подборе по чертежу сопоставьте конусность отверстия 1:50 и требуемые диаметры с размерами сверла 4,0 и 4,8 мм. Для проверки соответствия оснастке обозначение 4.0x4.8 мм относится к конической части; зажим подбирают по диаметру цилиндрического хвостовика. Длина режущей части 53 мм требует отдельной проверки доступного рабочего хода и положения детали.
Справочно: расчет конусности
Конусность 1:50 означает изменение диаметра на 1 мм на каждые 50 мм осевой длины. Расчетная разность диаметров 4,8 и 4,0 мм составляет 0,8 мм. Соответствующее осевое расстояние по конусу равно 0,8 × 50 = 40 мм; это расчет геометрии конуса, а не общая длина рабочей части.
Частые вопросы
У этого сверла конический хвостовик?
Хвостовик цилиндрический; конусность 1:50 относится к рабочей геометрии сверла.
Что означает размер 99/53 мм?
99 мм обозначает общую длину, 53 мм обозначает длину рабочей части.
Из какого материала изготовлено сверло 4,0х4,8 мм?
Материал инструмента: быстрорежущая сталь Р18.
Что уточнить перед заказом
- Согласуйте диаметр хвостовика и посадку в зажимной оснастке.
- Подтвердите допуски диаметров и конусности по чертежу детали.
- Уточните требования к предварительному отверстию и режимы для материала заготовки.
