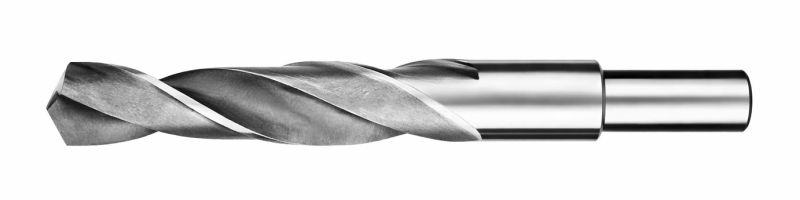

Спиральное сверло с цилиндрическим хвостовиком Сверло спиральное Ø 10,1 мм, средняя серия. Хвостовик проточен под меньший патрон.
Назначение и область применения
Сверло спиральное Ø 10,1 мм предназначено для получения сквозных и глухих отверстий в металле на сверлильных, токарных и фрезерных станках, а также в ручном электроинструменте. Цилиндрический хвостовик зажимается в обычном сверлильном патроне или цанге - переходные втулки не нужны. Угол при вершине 118°, направление спирали правое.
Характеристики
- Диаметр сверла d
- 10,1 мм
- Тип хвостовика
- Цилиндрический с проточкой
- Серия
- Средняя
- Класс точности
- В, нормальной точности
- Направление спирали
- Правое
- Угол при вершине
- 118°
- Способ изготовления
- Вальцованное
Особенности средняя серии
Средняя серия - самое востребованное исполнение сверл с цилиндрическим хвостовиком. Рабочая часть дает универсальный компромисс: сверло достает на глубину до 5-6 диаметров и при этом сохраняет жесткость, чтобы не уводить отверстие. Подходит и для станочной, и для ручной работы.
Ориентировочные режимы резания
| Обрабатываемый материал | v, м/мин | n, об/мин | s, мм/об |
|---|
| Сталь конструкционная, до 750 МПа | 25 | 800 | 0,18-0,28 |
| Сталь легированная, 750-1000 МПа | 16 | 500 | 0,18-0,28 |
| Чугун серый | 22 | 700 | 0,18-0,28 |
| Латунь, бронза | 45 | 1400 | 0,18-0,28 |
| Алюминий и сплавы | 60 | 1900 | 0,18-0,28 |
Значения даны для работы с подачей СОЖ и служат отправной точкой - фактические режимы корректируют по жесткости станка, состоянию заготовки и глубине отверстия.
Преимущества
- Цилиндрический хвостовик - зажим в обычном патроне без оснастки
- Допускает многократную переточку
- Складская позиция в Харькове, отгрузка в день заказа
- Бесплатный подбор диаметра под резьбу, развертку или посадку
Как подобрать: под метрическую резьбу диаметр сверла берут как номинал минус шаг (М8×1,25 - сверло 6,75 мм). Под последующее развертывание оставляют припуск 0,1-0,3 мм на диаметр. Глубина сверления без вывода стружки - не более трех диаметров, дальше сверло выводят. На выходе из отверстия подачу снижают вдвое, иначе кромку выкрашивает.
