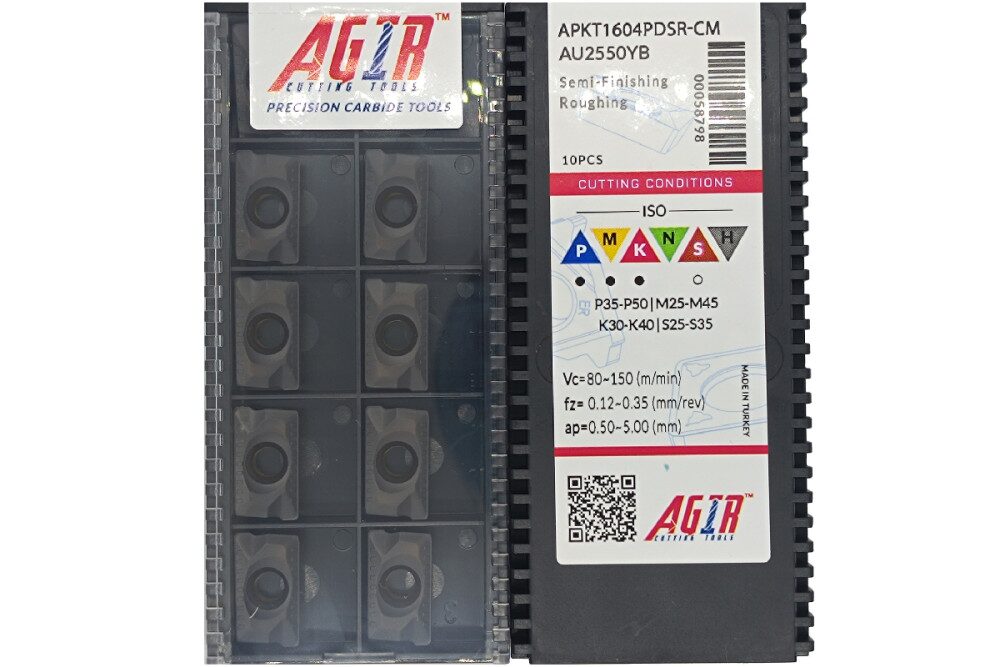

Фрезерная сменная твердосплавная пластина APKT 1604PDSR-CM производства AGIR, марка сплава AU2550YB. Форма — параллелограмм 85° (ISO A); типоразмер 1604. Заявленные группы материалов: P/M/K — сталь, нержавеющая сталь, чугун.
Обрабатываемые материалы
- Pсталь
- Mнержавеющая сталь
- Kчугун
Характеристики
- Форма пластины
- Параллелограмм 85° (ISO A)
- Назначение пластины
- Фрезерная
- Материал пластины
- Твердый сплав
- Размер пластины
- 1604
- Геометрия пластины
- APKT
- Код товара
- MZ-58798
- Обозначение
- APKT 1604PDSR-CM
- Марка сплава
- AU2550YB
- Производитель
- AGIR
- Толщина пластины, мм
- 4,76
- Позиция 1 — A
- форма — параллелограмм 85°
- Позиция 2 — P
- задний угол 11°
- Позиция 3 — K
- класс допуска K
- Позиция 4 — T
- позиция исполнения крепления и геометрии; детали сверяют по чертежу
- Позиция 5 — 16
- код размера кромки; это не универсальный размер в миллиметрах
- Позиция 6 — 04
- толщина 4,76 мм
- Позиция 7 — P
- главный угол плоской кромки — 90°
- Позиция 8 — D
- задний угол плоской кромки — 15°
Где применять
APKT 1604PDSR-CM выбирают для работы в корпусе фрезы со сменными пластинами. По данным поставщика область применения по материалу: сталь, нержавеющая сталь, чугун, ISO P/M/K. Сопоставьте этот перечень с маркой заготовки, а затем уточните пригодность сплава AU2550YB для выбранной операции. Группы материалов сами по себе не устанавливают условия обработки.
Как подобрать
Посадочное гнездо корпуса должно соответствовать APKT 1604PDSR-CM по форме, размеру, толщине и радиусу. Для типоразмера 1604 сравните чертёж и крепёж, а не только первые буквы маркировки. Подбирайте внутри одного производителя и совместимой серии; переход на другую систему требует отдельного подтверждения. Число рабочих кромок уточните для этого исполнения: по внешней форме его не назначают.
Что учесть при работе
При наладке APKT 1604PDSR-CM учитывайте общие принципы из каталога Walter. При фрезеровании подача на зуб зависит от отношения ширины резания к диаметру фрезы. При фрезеровании подачу на зуб уточняют с учётом глубины резания. При скоростном фрезеровании короткий вылет уменьшает погрешности вращения. Момент затяжки крепежа берут из документации инструментальной системы. Геометрия торца влияет на толщину стружки и направление сил; главный угол в плане сверяют по документации корпуса. Это общие рекомендации, а допустимую глубину и условия работы задаёт документация установленного корпуса и сплава AU2550YB.
Что сверить перед заказом: гнездо корпуса, форму и размер, толщину, радиус, марку сплава и группу материала. Для проверки совместимости подготовьте полную маркировку корпуса.
Что известно о радиусе APKT 1604PDSR-CM?
Для APKT 1604PDSR-CM отдельное значение радиуса не подтверждено данными поставщика или стандартной размерной частью. Перед заменой требуется чертёж; произвольно приписывать радиус по похожему товару нельзя. Суффиксы маркировки сохранены без расшифровки свойств производителя.
Аналог OTTIMO из нашего каталога
Пластины OTTIMO того же типоразмера. Радиус при вершине может отличаться — сверяйте с чертежом детали.
