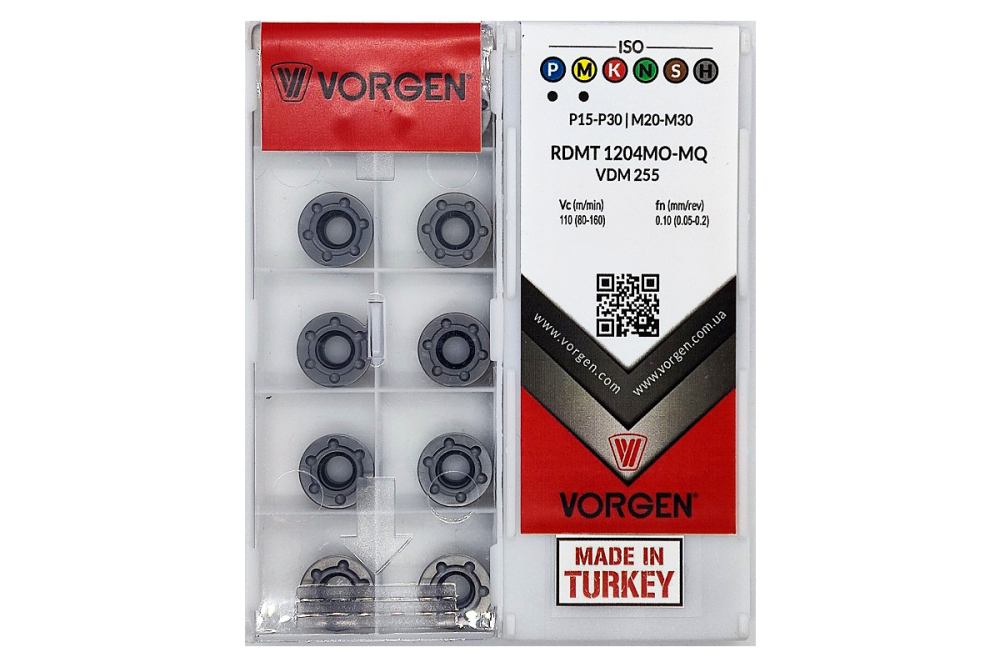

Фрезерная сменная твердосплавная пластина RDMT 1204MO-MQ производства VORGEN, марка сплава VDM255. Форма — Круг (R); типоразмер 1204; радиус при вершине 5,0 мм. Заявленные группы материалов: P/M — сталь, нержавеющая сталь.
Обрабатываемые материалы
- PСталь
- MКорозионностойкая (нержавеющая) сталь
Характеристики
- Форма пластины
- Круг (R)
- Назначение пластины
- Фрезерная
- Геометрия пластины
- RDMT
- Материал пластины
- Твердый сплав
- Размер пластины
- 1204
- Радиус при вершине, мм
- 5,0
- Код товара
- MZ-57223
- Обозначение
- RDMT 1204MO-MQ
- Марка сплава
- VDM255
- Производитель
- VORGEN
- Толщина пластины, мм
- 4,76
- Позиция 1 — R
- форма — круглая
- Позиция 2 — D
- задний угол 15°
- Позиция 3 — M
- класс допуска M
- Позиция 4 — T
- позиция исполнения крепления и геометрии; детали сверяют по чертежу
- Позиция 5 — 12
- код размера кромки; это не универсальный размер в миллиметрах
- Позиция 6 — 04
- толщина 4,76 мм
Где применять
RDMT 1204MO-MQ выбирают для работы в корпусе фрезы со сменными пластинами. По данным поставщика область применения по материалу: сталь, нержавеющая сталь, ISO P/M. Сопоставьте этот перечень с маркой заготовки, а затем уточните пригодность сплава VDM255 для выбранной операции. Группы материалов сами по себе не устанавливают условия обработки.
Как подобрать
Посадочное гнездо корпуса должно соответствовать RDMT 1204MO-MQ по форме, размеру, толщине и радиусу. Для типоразмера 1204 сравните чертёж и крепёж, а не только первые буквы маркировки. Подбирайте внутри одного производителя и совместимой серии; переход на другую систему требует отдельного подтверждения. Число рабочих кромок уточните для этого исполнения: по внешней форме его не назначают.
Что учесть при работе
При наладке RDMT 1204MO-MQ учитывайте общие принципы из каталога Walter. При фрезеровании подача на зуб зависит от отношения ширины резания к диаметру фрезы. При фрезеровании подачу на зуб уточняют с учётом глубины резания. При скоростном фрезеровании короткий вылет уменьшает погрешности вращения. Момент затяжки крепежа берут из документации инструментальной системы. Геометрия торца влияет на толщину стружки и направление сил; главный угол в плане сверяют по документации корпуса. Это общие рекомендации, а допустимую глубину и условия работы задаёт документация установленного корпуса и сплава VDM255.
Что сверить перед заказом: гнездо корпуса, форму и размер, толщину, радиус, марку сплава и группу материала. Для проверки совместимости подготовьте полную маркировку корпуса.
Что известно о радиусе RDMT 1204MO-MQ?
Для RDMT 1204MO-MQ указан радиус 5,0 мм. Его сравнивают с чертежом посадки и требованиями детали; один радиус не подтверждает взаимозаменяемость. Суффиксы маркировки сохранены без расшифровки свойств производителя.
Куда устанавливается
- Державка под эту пластину
- Фреза концевая SPRD1204-S02 D25 d25 L150 под пластину RD.. 1204.. VORGEN
- Державка под эту пластину
- Фреза торцевая насадная VRF-RD1204-D040-d16-Z04 под пластину RDMT 1204.. VORGEN
Как подобрать: сверьте обозначение гнезда своей державки с типоразмером пластины, затем выберите сплав под обрабатываемый материал по группам ISO. Геометрия стружколома подбирается под глубину резания и подачу: черновые проходы требуют более прочной кромки, чистовые дают лучшую поверхность на острой.
