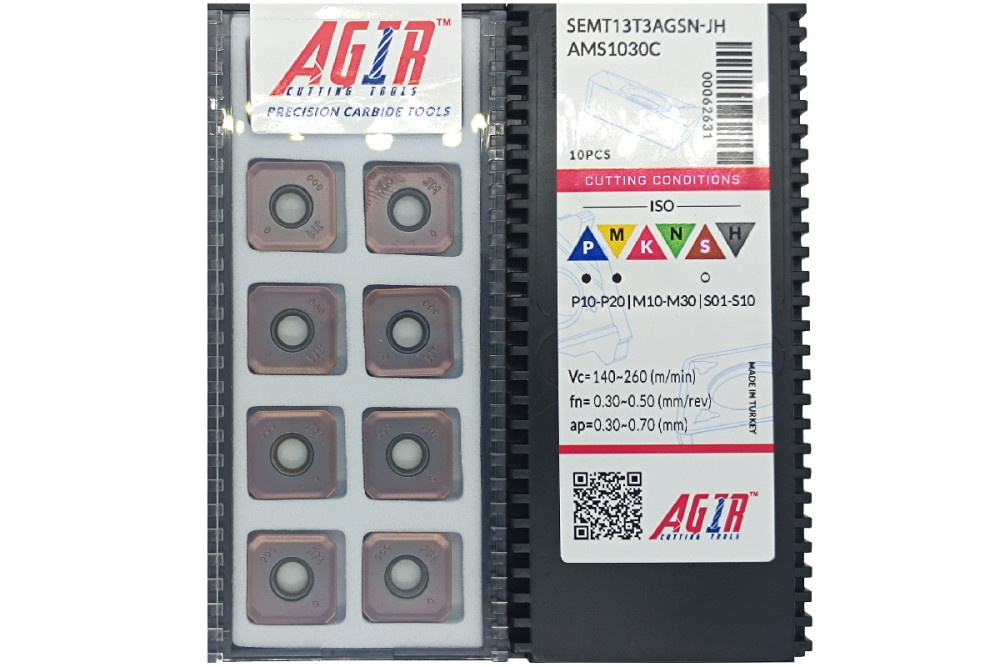

Фрезерная сменная твердосплавная пластина SEMT 13T3AGSN-JH производства AGIR, марка сплава AMS1030C. Форма — Квадрат (S); типоразмер 13T3. Заявленные группы материалов: P/M/S — сталь, нержавеющая сталь, жаропрочные сплавы.
Обрабатываемые материалы
- Pсталь
- Mнержавеющая сталь
- Sжаропрочные сплавы
Характеристики
- Размер пластины
- 13T3
- Назначение пластины
- Фрезерная
- Форма пластины
- Квадрат (S)
- Геометрия пластины
- SEMT
- Материал пластины
- Твердый сплав
- Код товара
- MZ-62631
- Обозначение
- SEMT 13T3AGSN-JH
- Марка сплава
- AMS1030C
- Производитель
- AGIR
- Толщина пластины, мм
- 3,97
- Позиция 1 — S
- форма — квадрат
- Позиция 3 — M
- класс допуска M
- Позиция 4 — T
- позиция исполнения крепления и геометрии; детали сверяют по чертежу
- Позиция 5 — 13
- код размера кромки; это не универсальный размер в миллиметрах
- Позиция 6 — T3
- толщина 3,97 мм
- Позиция 7 — A
- главный угол плоской кромки — 45°
- Позиция 8 — G
- задний угол плоской кромки — 30°
Где применять
SEMT 13T3AGSN-JH выбирают для работы в корпусе фрезы со сменными пластинами. По данным поставщика область применения по материалу: сталь, нержавеющая сталь, жаропрочные сплавы, ISO P/M/S. Сопоставьте этот перечень с маркой заготовки, а затем уточните пригодность сплава AMS1030C для выбранной операции. Группы материалов сами по себе не устанавливают условия обработки.
Как подобрать
Посадочное гнездо корпуса должно соответствовать SEMT 13T3AGSN-JH по форме, размеру, толщине и радиусу. Для типоразмера 13T3 сравните чертёж и крепёж, а не только первые буквы маркировки. Подбирайте внутри одного производителя и совместимой серии; переход на другую систему требует отдельного подтверждения. Число рабочих кромок уточните для этого исполнения: по внешней форме его не назначают.
Что учесть при работе
При наладке SEMT 13T3AGSN-JH учитывайте общие принципы из каталога Walter. При фрезеровании подача на зуб зависит от отношения ширины резания к диаметру фрезы. При фрезеровании подачу на зуб уточняют с учётом глубины резания. При скоростном фрезеровании короткий вылет уменьшает погрешности вращения. Момент затяжки крепежа берут из документации инструментальной системы. Геометрия торца влияет на толщину стружки и направление сил; главный угол в плане сверяют по документации корпуса. Это общие рекомендации, а допустимую глубину и условия работы задаёт документация установленного корпуса и сплава AMS1030C.
Что сверить перед заказом: гнездо корпуса, форму и размер, толщину, радиус, марку сплава и группу материала. Для проверки совместимости подготовьте полную маркировку корпуса.
Что известно о радиусе SEMT 13T3AGSN-JH?
Для SEMT 13T3AGSN-JH отдельное значение радиуса не подтверждено данными поставщика или стандартной размерной частью. Перед заменой требуется чертёж; произвольно приписывать радиус по похожему товару нельзя. Суффиксы маркировки сохранены без расшифровки свойств производителя.
