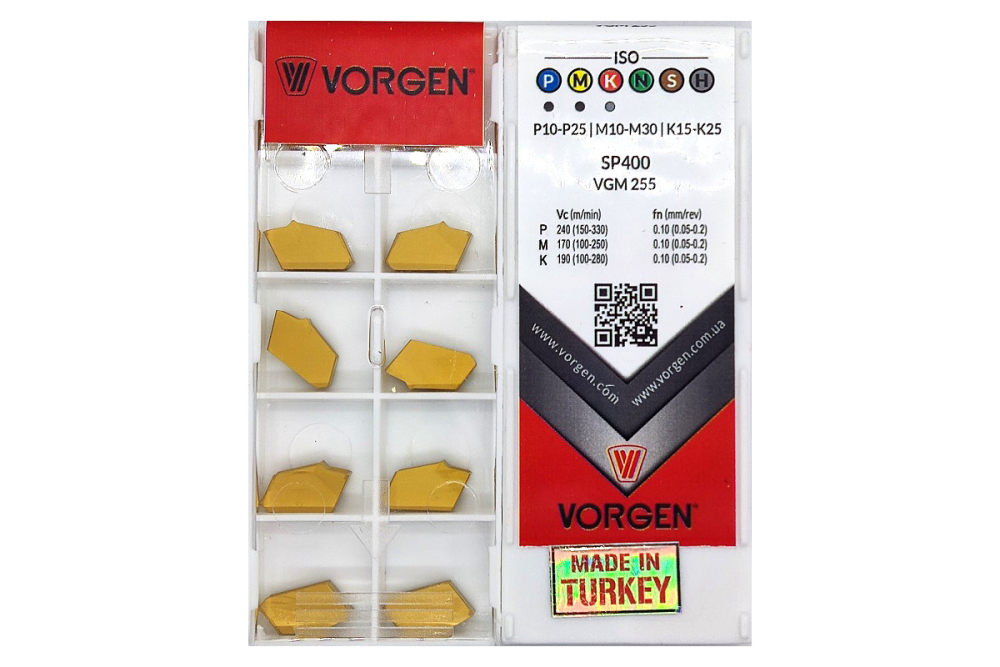

Канавочная-отрезная твердосплавная пластина VGM255 производства VORGEN, марка сплава SP400. Ширина реза 4,0 мм. В карточке указаны группы материалов: P/M/K — стали, нержавеющие стали, чугуны.
Обрабатываемые материалы
- Pсталь
- Mнержавеющая сталь
- Kчугун
Обрабатываемые материалы
- PСталь
- MКорозионностойкая (нержавеющая) сталь
- KЧугун
Характеристики
- Форма пластины
- Канавочная
- Ширина канавки, мм
- 4,0
- Назначение пластины
- Канавочная/отрезная
- Геометрия пластины
- SP
- Материал пластины
- Твердый сплав
- Типоразмер / обозначение
- VGM255
- Марка сплава
- SP400
- Производитель
- VORGEN
Где применять
Для VGM255 область выбора по материалу — стали, нержавеющие стали, чугуны (ISO P/M/K). Сначала сопоставьте материал заготовки с этим перечнем, затем проверьте марку сплава SP400. Наличие нескольких групп не означает одинаковых условий работы на всех перечисленных материалах.
Как подобрать
Для ширины 4,0 мм проверьте соответствие пазу державки или пластины-ножа: ширина пластины должна совпадать с посадочным пазом. При отрезке выбирайте минимальную ширину, которую допускает жёсткость системы. Уменьшение ширины снижает расход материала и силу резания; нужный запас жёсткости зависит от всей установленной оснастки.
Сверяйте полное обозначение VGM255 и подбирайте пластину в пределах одного производителя и совместимой серии. Посадочные гнёзда разных серий не взаимозаменяемы по одному признаку ширины. Буквенные суффиксы здесь сохранены как часть маркировки; по ним не установлены дополнительные свойства геометрии. Для замены нужны данные гнезда вашей державки.
Что учесть при работе
При установке VGM255 учитывайте общие рекомендации Walter по канавочной обработке. Следует выбирать устойчивый инструмент: это уменьшает вибрацию. Сужение стружки уменьшает трение о боковые стенки инструмента и скопление стружки. При отрезке вблизи центра заготовки подачу уменьшают. При повреждении инструмента стружкой проверяют и оптимизируют охлаждение. Это принципы наладки, а допустимую глубину определяет документация вашей инструментальной системы.
Перед заказом сверьте ширину паза, размер и типоразмер посадочного гнезда, марку сплава и группу материала заготовки. Подготовьте маркировку державки, чтобы проверить совместимость по документации серии.
Можно ли заменить VGM255 пластиной той же ширины?
Совпадения 4,0 мм недостаточно: для VGM255 нужно проверить полное посадочное исполнение и совместимую серию державки. Марку сплава SP400 выбирают по материалу заготовки; она не подтверждает механическую совместимость.
Какая ширина подтверждена для VGM255?
Здесь указано 4,0 мм по данным поставщика. Этот размер используют при проверке паза; он не задаёт допустимый диаметр отрезаемой заготовки или глубину канавки.
