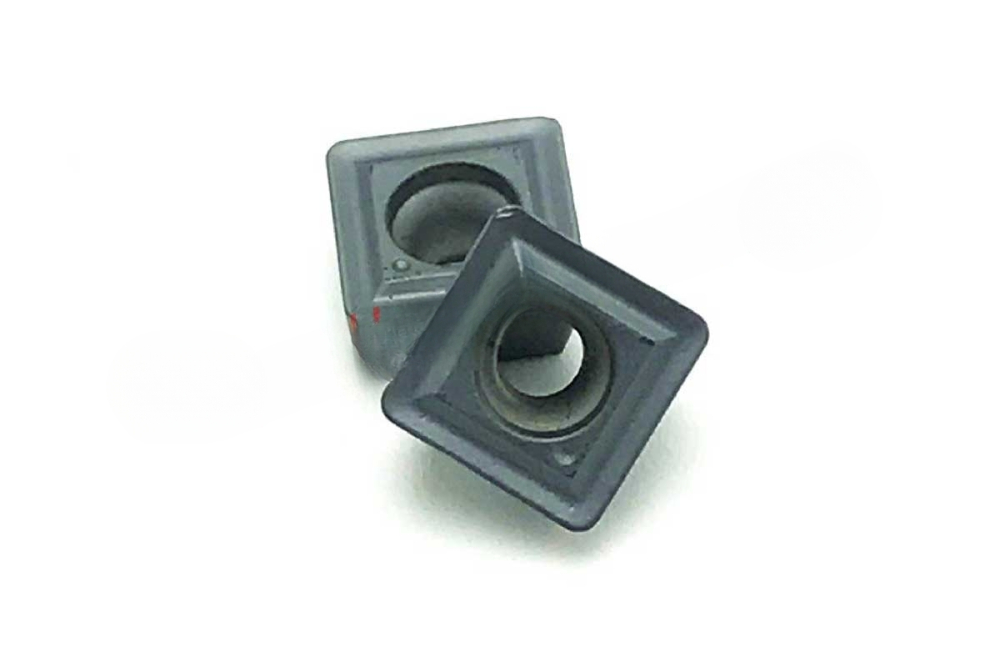

Сверлильная сменная твердосплавная пластина SPMG 110408 производства VORGEN, марка сплава VKP1250. Форма — Квадрат (S); типоразмер 1104; радиус при вершине 0,8 мм. Заявленные группы материалов: P/M — сталь, нержавеющая сталь.
Обрабатываемые материалы
- PСталь
- MКорозионностойкая (нержавеющая) сталь
Характеристики
- Назначение пластины
- Для сверления
- Форма пластины
- Квадрат (S)
- Материал пластины
- Твердый сплав
- Радиус при вершине, мм
- 0,8
- Размер пластины
- 1104
- Геометрия пластины
- SPMG
- Код товара
- MZ-42975
- Обозначение
- SPMG 110408
- Марка сплава
- VKP1250
- Производитель
- VORGEN
- Толщина пластины, мм
- 4,76
- Позиция 1 — S
- форма — квадрат
- Позиция 2 — P
- задний угол 11°
- Позиция 3 — M
- класс допуска M
- Позиция 4 — G
- позиция исполнения крепления и геометрии; детали сверяют по чертежу
- Позиция 5 — 11
- код размера кромки; это не универсальный размер в миллиметрах
- Позиция 6 — 04
- толщина 4,76 мм
- Позиция 7 — 08
- радиус при вершине 0,8 мм
Где применять
SPMG 110408 выбирают для работы в корпусе сверла со сменными пластинами. По данным поставщика область применения по материалу: сталь, нержавеющая сталь, ISO P/M. Сопоставьте этот перечень с маркой заготовки, а затем уточните пригодность сплава VKP1250 для выбранной операции. Группы материалов сами по себе не устанавливают условия обработки.
Как подобрать
Посадочное гнездо корпуса должно соответствовать SPMG 110408 по форме, размеру, толщине и радиусу. Для типоразмера 1104 сравните чертёж и крепёж, а не только первые буквы маркировки. Подбирайте внутри одного производителя и совместимой серии; переход на другую систему требует отдельного подтверждения. Число рабочих кромок уточните для этого исполнения: по внешней форме его не назначают.
Что учесть при работе
При наладке SPMG 110408 учитывайте общие принципы из каталога Walter. При повышенном износе сверлильных пластин проверяют состояние корпуса и посадочного гнезда. Для сверления выбирают по возможности более короткий инструмент и устойчивое закрепление. При затруднённом отводе стружки проверяют давление и расход СОЖ: они нужны для удаления стружки и охлаждения кромок. При плохом отводе стружки проверяют геометрию сверлильной пластины. Это общие рекомендации, а допустимую глубину и условия работы задаёт документация установленного корпуса и сплава VKP1250.
Что сверить перед заказом: гнездо корпуса, форму и размер, толщину, радиус, марку сплава и группу материала. Для проверки совместимости подготовьте полную маркировку корпуса.
Что известно о радиусе SPMG 110408?
Для SPMG 110408 указан радиус 0,8 мм. Его сравнивают с чертежом посадки и требованиями детали; один радиус не подтверждает взаимозаменяемость. Суффиксы маркировки сохранены без расшифровки свойств производителя.
Куда устанавливается
- Державка под эту пластину
- Фреза фасочная (зенковка) ACM45-SP1104-D25x39-W25-L150-Z02 под пластину SPGT 1104.. AKKO
- Державка под эту пластину
- Фреза фасочная (зенковка) ACM45-SP1104-D12X26-W20-L150-Z01 под пластину SPGT 1104.. AKKO
Как подобрать: сверьте обозначение гнезда своей державки с типоразмером пластины, затем выберите сплав под обрабатываемый материал по группам ISO. Геометрия стружколома подбирается под глубину резания и подачу: черновые проходы требуют более прочной кромки, чистовые дают лучшую поверхность на острой.
