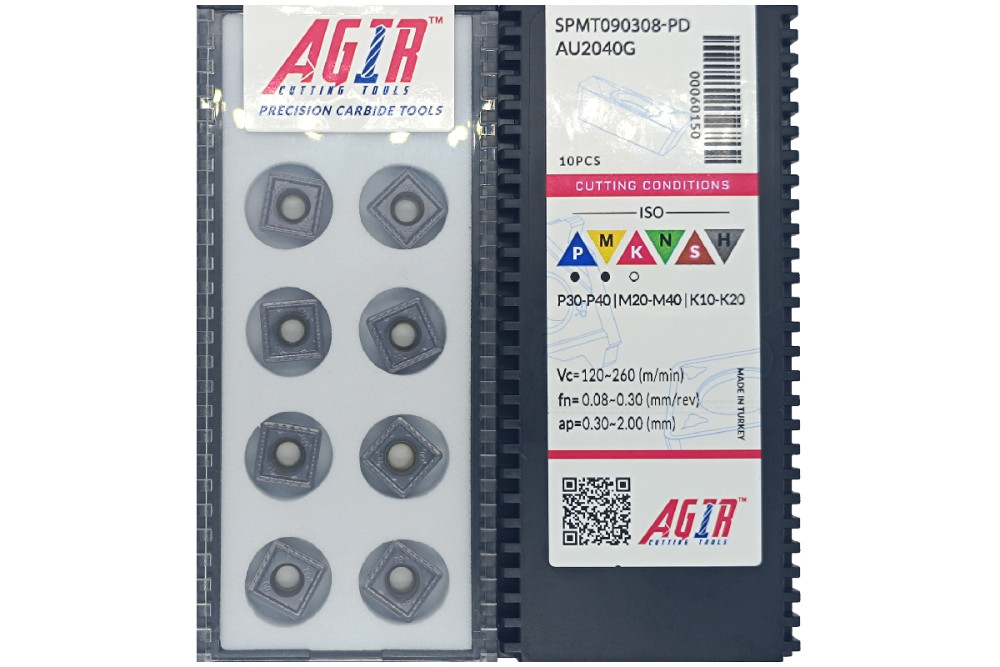

Сверлильная сменная твердосплавная пластина SPMT 090308-PD производства AGIR, марка сплава AU2040G. Форма — Квадрат (S); типоразмер 0903; радиус при вершине 0,8 мм. Заявленные группы материалов: P/M/K — сталь, нержавеющая сталь, чугун.
Обрабатываемые материалы
- Pсталь
- Mнержавеющая сталь
- Kчугун
Характеристики
- Назначение пластины
- Для сверления
- Геометрия пластины
- SPMT
- Размер пластины
- 0903
- Материал пластины
- Твердый сплав
- Форма пластины
- Квадрат (S)
- Радиус при вершине, мм
- 0,8
- Код товара
- MZ-60150
- Обозначение
- SPMT 090308-PD
- Марка сплава
- AU2040G
- Производитель
- AGIR
- Толщина пластины, мм
- 3,18
- Позиция 1 — S
- форма — квадрат
- Позиция 2 — P
- задний угол 11°
- Позиция 3 — M
- класс допуска M
- Позиция 4 — T
- позиция исполнения крепления и геометрии; детали сверяют по чертежу
- Позиция 5 — 09
- код размера кромки; это не универсальный размер в миллиметрах
- Позиция 6 — 03
- толщина 3,18 мм
- Позиция 7 — 08
- радиус при вершине 0,8 мм
Где применять
SPMT 090308-PD выбирают для работы в корпусе сверла со сменными пластинами. По данным поставщика область применения по материалу: сталь, нержавеющая сталь, чугун, ISO P/M/K. Сопоставьте этот перечень с маркой заготовки, а затем уточните пригодность сплава AU2040G для выбранной операции. Группы материалов сами по себе не устанавливают условия обработки.
Как подобрать
Посадочное гнездо корпуса должно соответствовать SPMT 090308-PD по форме, размеру, толщине и радиусу. Для типоразмера 0903 сравните чертёж и крепёж, а не только первые буквы маркировки. Подбирайте внутри одного производителя и совместимой серии; переход на другую систему требует отдельного подтверждения. Число рабочих кромок уточните для этого исполнения: по внешней форме его не назначают.
Что учесть при работе
При наладке SPMT 090308-PD учитывайте общие принципы из каталога Walter. При повышенном износе сверлильных пластин проверяют состояние корпуса и посадочного гнезда. Для сверления выбирают по возможности более короткий инструмент и устойчивое закрепление. При затруднённом отводе стружки проверяют давление и расход СОЖ: они нужны для удаления стружки и охлаждения кромок. При плохом отводе стружки проверяют геометрию сверлильной пластины. Это общие рекомендации, а допустимую глубину и условия работы задаёт документация установленного корпуса и сплава AU2040G.
Что сверить перед заказом: гнездо корпуса, форму и размер, толщину, радиус, марку сплава и группу материала. Для проверки совместимости подготовьте полную маркировку корпуса.
Что известно о радиусе SPMT 090308-PD?
Для SPMT 090308-PD указан радиус 0,8 мм. Его сравнивают с чертежом посадки и требованиями детали; один радиус не подтверждает взаимозаменяемость. Суффиксы маркировки сохранены без расшифровки свойств производителя.
