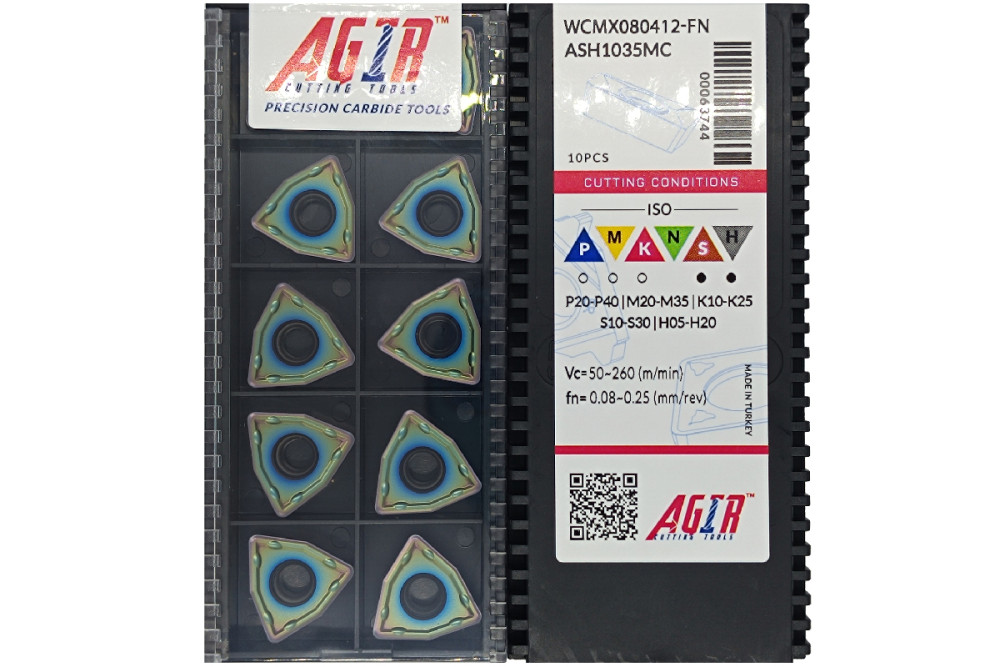

Свердлильна змінна твердосплавна пластина WCMX 080412-FN виробництва AGIR, марка сплаву ASH1035MC. Форма — Ламаний трикутник (W); типорозмір 0804; радіус при вершині 1,2 мм. Заявлені групи матеріалів: P/M/K/S/H — сталь, нержавіюча сталь, чавун, жароміцні сплави, загартовані сталі.
Оброблювані матеріали
- Pсталь
- Mнержавіюча сталь
- Kчавун
- Sжароміцні сплави
- Hтверді матеріали
Характеристики
- Розмір пластини
- 0804
- Форма пластини
- Ламаний трикутник (W)
- Призначення пластини
- Для свердління
- Матеріал пластини
- Твердий сплав
- Радіус при вершині, мм
- 1,2
- Геометрія пластини
- WCMX
- Код товару
- MZ-63744
- Позначення
- WCMX 080412-FN
- Марка сплаву
- ASH1035MC
- Виробник
- AGIR
Де застосовувати
WCMX 080412-FN обирають для роботи у корпусі свердла зі змінними пластинами. За даними постачальника сфера застосування за матеріалом: сталь, нержавіюча сталь, чавун, жароміцні сплави, загартовані сталі, ISO P/M/K/S/H. Зіставте цей перелік із маркою заготовки, а потім уточніть придатність сплаву ASH1035MC для обраної операції. Групи матеріалів самі собою не визначають умов обробки.
Як підібрати
Посадкове гніздо корпусу має відповідати WCMX 080412-FN за формою, розміром, товщиною та радіусом. Для типорозміру 0804 порівняйте креслення й кріплення, а не лише перші літери маркування. Підбирайте в межах одного виробника й сумісної серії; перехід на іншу систему потребує окремого підтвердження. Кількість робочих кромок уточніть для цього виконання: за зовнішньою формою її не визначають.
Що врахувати під час роботи
Під час налагодження WCMX 080412-FN враховуйте загальні принципи з каталогу Walter. За підвищеного зношування свердлильних пластин перевіряють стан корпусу й посадкового гнізда. Для свердління обирають за можливості коротший інструмент і стійке закріплення. За утрудненого відведення стружки перевіряють тиск і витрату ЗОР: вони потрібні для видалення стружки й охолодження кромок. За поганого відведення стружки перевіряють геометрію свердлильної пластини. Це загальні рекомендації, а допустиму глибину й умови роботи визначає документація встановленого корпусу та сплаву ASH1035MC.
Що звірити перед замовленням: гніздо корпусу, форму й розмір, товщину, радіус, марку сплаву та групу матеріалу. Для перевірки сумісності підготуйте повне маркування корпусу.
Що відомо про радіус WCMX 080412-FN?
Для WCMX 080412-FN зазначено радіус 1,2 мм. Його порівнюють із кресленням посадки та вимогами деталі; один радіус не підтверджує взаємозамінність. Суфікси маркування збережено без тлумачення властивостей виробника.
Маркування WCMX 080412-FN зберігайте повністю, включно із суфіксами. Без підтвердженого тлумачення виробника вони не визначають покриття, кутів або кількості кромок. Обираючи сплав ASH1035MC, враховуйте матеріал заготовки й характер операції; геометричну сумісність перевіряють незалежно від марки сплаву.
