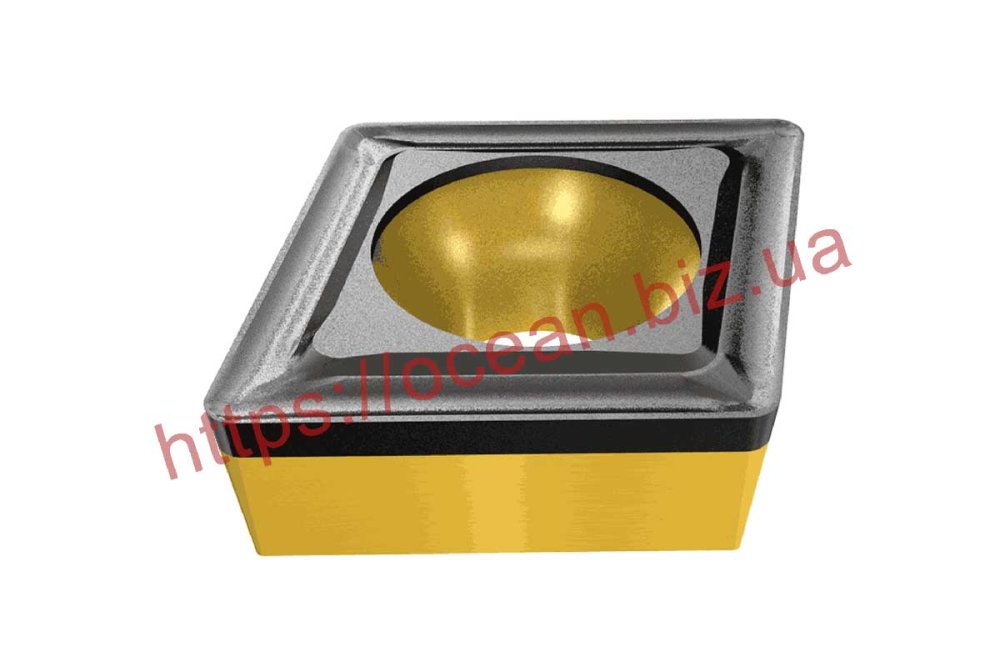

Токарная сменная режущая пластина CCMT 09T308 VDM255 производства VORGEN. Форма — ромб 80°; типоразмер 09T3; радиус при вершине 0,8 мм. Применимость определяют по державке и материалу заготовки.
Характеристики
- Код товара
- MZ-50184
- Обозначение
- CCMT 09T308 VDM255
- Производитель
- VORGEN
- Размер пластины
- 09T3
- Радиус при вершине, мм
- 0,8
- Толщина пластины, мм
- 3,97
- Форма пластины
- ромб 80°
- Обозначение производителя / марка
- VDM255
- Позиция 1 — C
- форма — ромб 80°
- Позиция 2 — C
- задний угол 7°
- Позиция 3 — M
- класс допуска M
- Позиция 4 — T
- признаки крепления и стружколома; исполнение сверяют по чертежу
- Позиция 5 — 09
- код длины кромки; миллиметры уточняют по таблице формы
- Позиция 6 — T3
- толщина 3,97 мм
- Позиция 7 — 08
- радиус при вершине 0,8 мм
Где применять
CCMT 09T308 VDM255 подбирают для точения в совместимой державке. Подтверждённого перечня ISO-групп нет. Применимость к материалу детали уточняют по полному обозначению производителя, а геометрическую совместимость проверяют отдельно.
Как подобрать
Для CCMT 09T308 VDM255 сравните форму, размер, толщину и задний угол с гнездом державки. Проверьте крепёж и опорную поверхность по чертежу. До установки очистите гнездо и проверьте состояние опоры: повреждённая посадка мешает оценить совместимость даже при совпадающей маркировке. Суффиксы — обозначения производителя или марки; без его ключа они не задают резьбу, радиус или угол.
Что учесть при работе
При наладке CCMT 09T308 VDM255 учитывайте общие рекомендации каталога Walter. Радиус при вершине выбирают с учётом контура детали, жёсткости системы и контроля стружки. Для чистового и чернового проходов радиус согласуют с подачей на оборот и требуемой шероховатостью. При длинном вылете расточной державки возрастает риск вибрации. Державку закрепляют с минимально необходимым вылетом. При борьбе с вибрацией глубину резания согласуют с радиусом вершины. Стружколом проверяют по рабочей области подачи и глубины резания. Рабочий передний угол зависит от геометрии пластины и её наклона в державке.
Что сверить перед заказом: державку, форму, размер, толщину, радиус, задний угол, марку сплава и группу материала. Подготовьте маркировку державки и заменяемой пластины.
Какой радиус указан для CCMT 09T308 VDM255?
Радиус при вершине 0,8 мм подтверждён размерной частью или данными поставщика. Для замены CCMT 09T308 VDM255 дополнительно сверяют посадку и полную маркировку: совпадения радиуса недостаточно.
