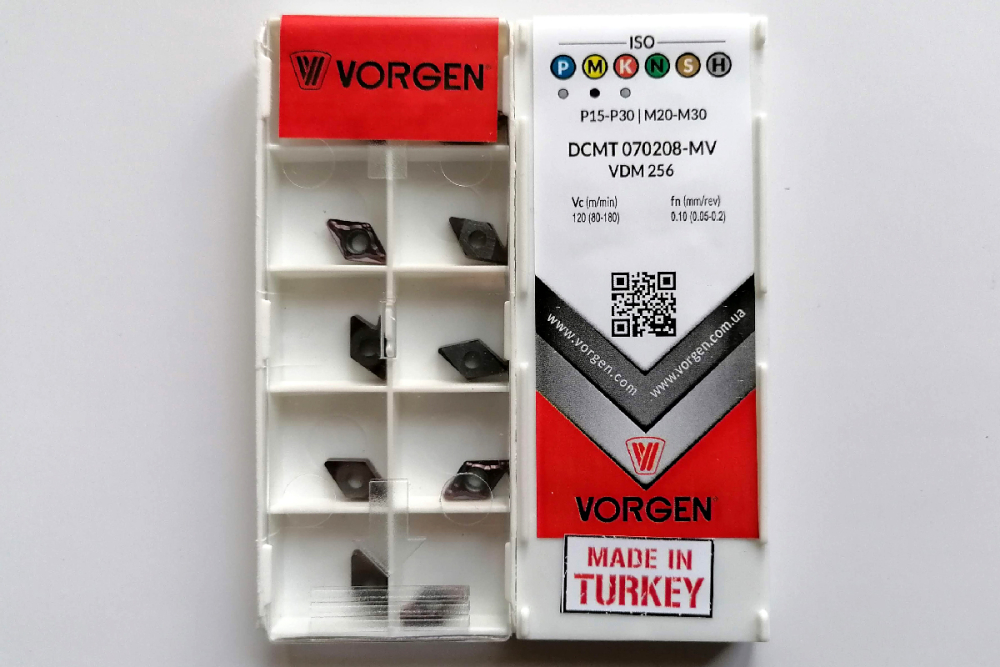

DCMT 070208-MV VDM256, змінна токарна пластина з твердого сплаву, форма ромб 55° (d), типорозмір 0702. Основне: радіус при вершині 0.8 мм. Кріпиться у гнізді державки та повертається на наступну кромку в міру зношування.
Оброблювані матеріали
- PСталь
- MКорозійностійка (нержавіюча) сталь
Призначення та область застосування
Пластина працює на поздовжньому, поперечному та контурному точінні.
Геометрія DCMT задає форму стружколому і те, як сходить стружка на різних подачах.
Ресурс визначає сплав і покриття у парі з оброблюваним матеріалом. Після вироблення всіх кромок пластина замінюється, державка залишається у роботі.
Сумісність і підбір
Пластина стає у будь-яку державку з гніздом під це позначення ISO, незалежно від виробника корпусу.
- Геометрія
- DCMT
- Типорозмір
- 0702
- Форма
- Ромб 55° (D)
- Радіус при вершині
- 0.8 мм
- Стандарт позначення
- ISO 1832
Характеристики
- Розмір пластини
- 0702
- Радіус при вершині, мм
- 0,8
- P - сталь
- Так
- Призначення пластини
- Токарна
- Геометрія пластини
- DCMT
- Матеріал пластини
- Твердий сплав
- Форма пластини
- Ромб 55° (D)
- M - нержавіюча сталь
- Так
- К - чавун
- Так
Позначення та розміри звірено з каталогом VORGEN 2023, серпень 2026. Сторінка каталогу: розділ змінних пластин.
Часті питання
Чи підійде пластина іншого виробника?
Так, якщо позначення збігається. Гніздо приймає будь-яку пластину 0702 за ISO 1832, різниця у сплаві та стружколомі.
За яким матеріалом працює ця пластина?
Групи ISO у переліку вище. Сплав і покриття підібрані під них, поза цими групами ресурс падає.
На що впливає радіус при вершині?
Радіус 0.8 мм задає межу подачі та чистоту поверхні. Більший радіус тримає більшу подачу, але піднімає радіальне навантаження.
Скільки кромок у пластини?
Пластина повертається у гнізді на наступну кромку. Кількість кромок задає форма: чим більше кутів, тим більше робочих положень.
Переваги
- Позначення за ISO 1832, пластина не прив`язана до виробника державки
- Перекриває 2 групи ISO, менше позицій на складі
- Радіус при вершині 0.8 мм витриманий шліфуванням
- Поворот на наступну кромку замість заміни інструмента
- Зношується пластина, державка залишається у роботі
Куди встановлюється
- Державка під цю пластину
- Різець прохідний SDJCR 0808 E07 AKKO
- Державка під цю пластину
- Різець прохідний SDJCR 1212 F07 AKKO
- Державка під цю пластину
- Різець прохідний SDNCN 0808 E07 AKKO
- Державка під цю пластину
- Різець прохідний SDNCN 1212 F07 AKKO
Як підібрати: звірте позначення гнізда своєї державки з типорозміром пластини, потім оберіть сплав під оброблюваний матеріал за групами ISO. Геометрія стружколому підбирається під глибину різання та подачу: чорнові проходи вимагають жорсткішої кромки, чистові дають кращу поверхню на гострій.
