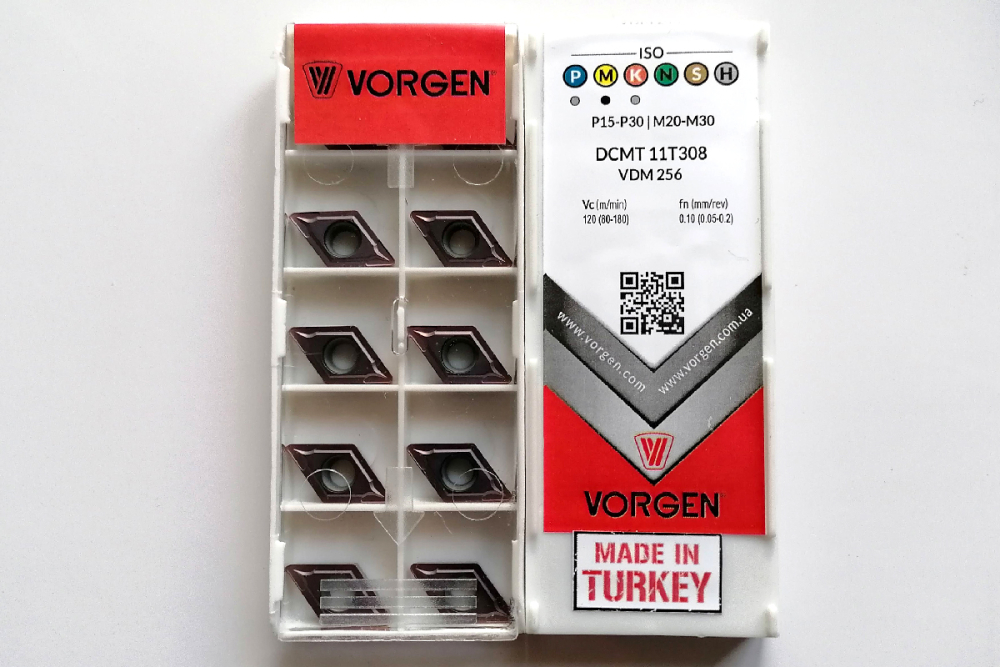

DCMT 11T308 VDM256, змінна токарна пластина з твердого сплаву, форма ромб 55° (d), типорозмір 11T3. Основне: радіус при вершині 0.8 мм. Кріпиться у гнізді державки та повертається на наступну кромку в міру зношування.
Оброблювані матеріали
- PСталь
- MКорозійностійка (нержавіюча) сталь
Сумісність і підбір
Пластина стає у будь-яку державку з гніздом під це позначення ISO, незалежно від виробника корпусу.
- Геометрія
- DCMT
- Типорозмір
- 11T3
- Форма
- Ромб 55° (D)
- Радіус при вершині
- 0.8 мм
- Стандарт позначення
- ISO 1832
Призначення та область застосування
Пластина працює на поздовжньому, поперечному та контурному точінні.
Ресурс визначає сплав і покриття у парі з оброблюваним матеріалом. Після вироблення всіх кромок пластина замінюється, державка залишається у роботі.
Геометрія DCMT задає форму стружколому і те, як сходить стружка на різних подачах.
Характеристики
- Радіус при вершині, мм
- 0,8
- Розмір пластини
- 11T3
- Призначення пластини
- Токарна
- Геометрія пластини
- DCMT
- Матеріал пластини
- Твердий сплав
- Форма пластини
- Ромб 55° (D)
- P - сталь
- Так
- M - нержавіюча сталь
- Так
- К - чавун
- Так
Позначення та розміри звірено з каталогом VORGEN 2023, серпень 2026. Сторінка каталогу: розділ змінних пластин.
Часті питання
Скільки кромок у пластини?
Пластина повертається у гнізді на наступну кромку. Кількість кромок задає форма: чим більше кутів, тим більше робочих положень.
Чи підійде пластина іншого виробника?
Так, якщо позначення збігається. Гніздо приймає будь-яку пластину 11T3 за ISO 1832, різниця у сплаві та стружколомі.
За яким матеріалом працює ця пластина?
Групи ISO у переліку вище. Сплав і покриття підібрані під них, поза цими групами ресурс падає.
На що впливає радіус при вершині?
Радіус 0.8 мм задає межу подачі та чистоту поверхні. Більший радіус тримає більшу подачу, але піднімає радіальне навантаження.
Переваги
- Позначення за ISO 1832, пластина не прив`язана до виробника державки
- Перекриває 2 групи ISO, менше позицій на складі
- Радіус при вершині 0.8 мм витриманий шліфуванням
- Поворот на наступну кромку замість заміни інструмента
- Зношується пластина, державка залишається у роботі
Куди встановлюється
- Державка під цю пластину
- Різець прохідний SDJCL 1616 H11 AKKO
- Державка під цю пластину
- Різець прохідний SDJCL 2020 K11 AKKO
- Державка під цю пластину
- Різець прохідний SDJCL 2525 M11 AKKO
- Державка під цю пластину
- Різець прохідний SDJCL-1616-H11 VORGEN
Як підібрати: звірте позначення гнізда своєї державки з типорозміром пластини, потім оберіть сплав під оброблюваний матеріал за групами ISO. Геометрія стружколому підбирається під глибину різання та подачу: чорнові проходи вимагають жорсткішої кромки, чистові дають кращу поверхню на гострій.
