Артикул MZ-55528 · AGIR

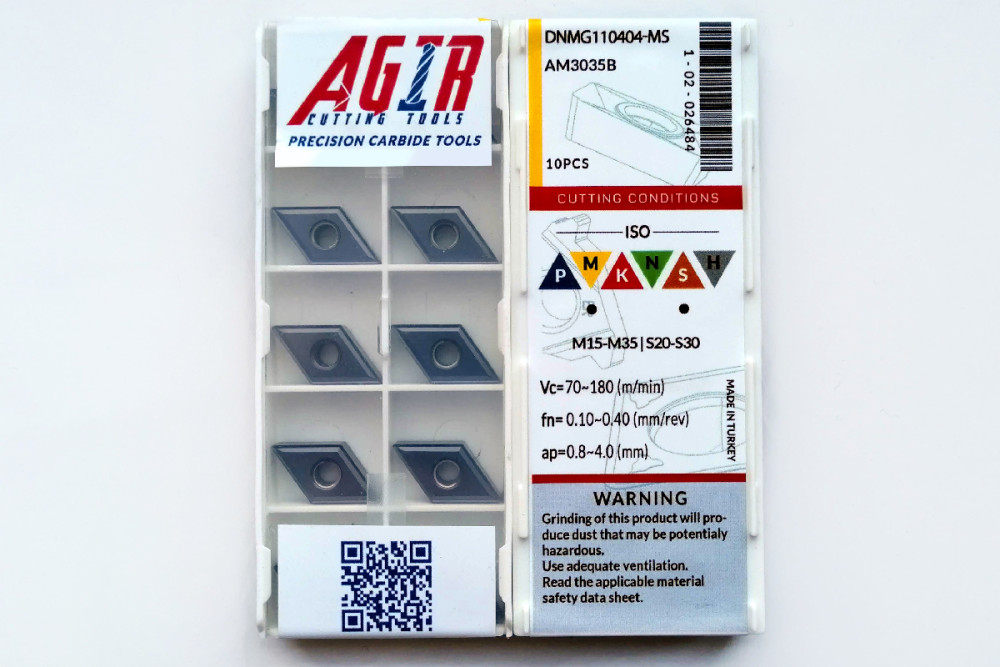

Твердосплавная пластина токарная DNMG 110404-MS AM3035B AGIR

Пластина твердосплавная сменная DNMG 110404-MS AM3035B AGIR для наружного и торцового точения. форма пластины ромб 55° (D); задний угол 0°; класс допуска M — средний класс точности (стандартный).

Марка покрытия

AM3035BAMS1030C

Твердосплавная пластина токарная DNMG 110404-MS AM3035B AGIR

296 ₴

Цена без НДС · Безнал с НДС 356 ₴

Под заказ — срок уточним при подтверждении

Заказать

Сейчас нет на складе. Менеджер уточнит цену и срок поставки — обычно в течение рабочего дня.

Нужен нестандартный размер или форма? Изготовим →

Артикул: MZ-55528
MPN:: DNMG 110404-MS AM3035B
Производитель: AGIR

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Характеристики

MPN:: DNMG 110404-MS AM3035B

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Твердосплавная сменная пластина DNMG 110404-MS AM3035B производства AGIR для наружного и торцового точения.

Обрабатываемые материалы

Mнержавеющая сталь

Назначение и область применения

DNMG 110404-MS AM3035B — сменная твердосплавная пластина ромбической формы 55°, предназначенная для наружного точения, подрезки торца и контурной обработки. Задний угол 0° делает пластину негативной: она устанавливается в державку с отрицательным наклоном и хорошо переносит ударную нагрузку и прерывистое резание. Конструкция двусторонняя, поэтому пластина дает 4 режущие кромки вместо 2 — стоимость одной кромки вдвое ниже. Крепление в державке — рычагом, штифтом или прихватом через центральное отверстие. Радиус при вершине 0,4 мм — чистовой: дает малую шероховатость и точный размер, но требует умеренной подачи.

Характеристики

Геометрия пластины: DNMG
Материал пластины: Твердый сплав
Назначение пластины: Токарная
Радиус при вершине, мм: 0,4
Размер пластины: 1104
Толщина пластины, мм: 4,76
Диаметр вписанной окружности, мм: 9,525
Форма пластины: Ромб 55° (D)
Марка сплава: AM3035B

Что означает обозначение DNMG 110404

D: форма — ромб 55°
N: задний угол 0°
M: средний класс точности (стандартный)
G: цилиндрическое отверстие, двусторонний стружколом
11: длина режущей кромки, d = 9,525 мм
04: толщина 4,76 мм
04: радиус при вершине 0,4 мм

Преимущества

4 режущие кромки на одной пластине
Негативная геометрия — стойкость к удару и прерывистому резанию
Толщина 4,76 мм — жесткость кромки при больших глубинах резания
Механическое крепление — замена кромки без снятия державки со станка
Отгрузка со склада в Мукачево, доставка по всей Украине
Бесплатный подбор державки под вашу деталь и станок

Аналог OTTIMO из нашего каталога

Полный аналог по геометрии и типоразмеру — пластины собственной марки OTTIMO. Посадочное место и радиус при вершине совпадают, отличается марка твердого сплава.

Как подобрать: сначала определите форму пластины по требуемому главному углу в плане державки, затем радиус при вершине — он должен быть меньше глубины резания, но не больше 2/3 подачи на оборот. Для чистовых проходов берите r 0,2–0,4 мм, для черновых 0,8–1,6 мм.

Резцы и державки под эту пластину

Пластина устанавливается в корпус с посадочным гнездом соответствующей формы и размера. В наличии 31 совместимых позиций — ниже основные, остальные подберем по вашему станку.

Проходные и еще 9

DDJNL-1616-K1116×16левый

DDJNR-1616-K1116×16правый

TDJNR 1616 H1116×16правый

DDJNL-2020-K1120×20левый

DDJNR-2020-K1120×20правый

DDNNN-2020-K1120×20

Расточные и еще 10

S20R PDQNR 11⌀20 ммправый

S20R PDUNL 11⌀20 ммлевый

S20R PDUNR 11⌀20 ммправый

S20R-DDQNL-11⌀20 ммлевый

S20R-DDQNR-11⌀20 ммправый

S20R-DDUNL-11⌀20 ммлевый
