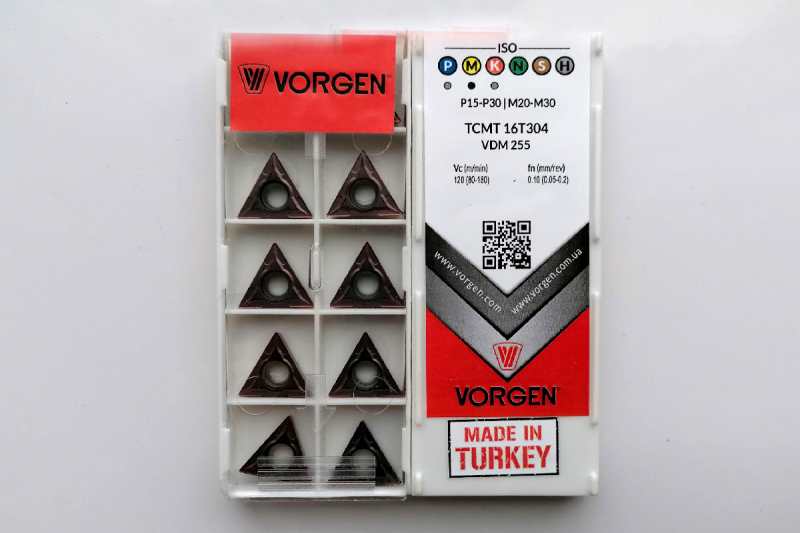

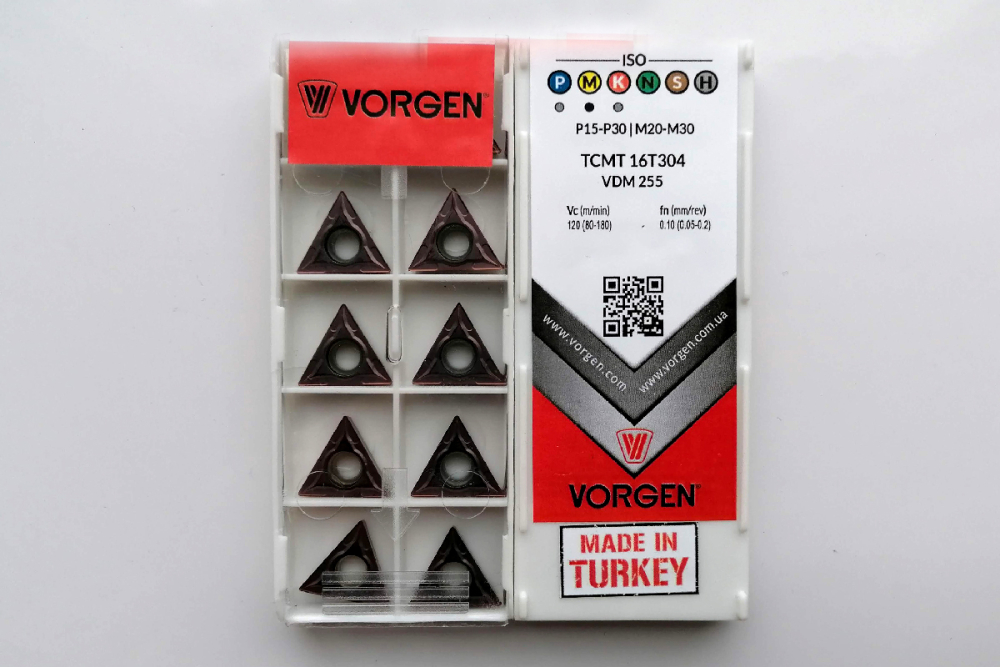

TCMT 16T304 VDM255, сменная токарная пластина из твердого сплава, форма треугольник (t), типоразмер 16T3. Основное: радиус при вершине 0.4 мм. Закрепляется в гнезде державки и поворачивается на следующую кромку по мере износа.
Обрабатываемые материалы
- PСталь
- MКорозионностойкая (нержавеющая) сталь
Совместимость и подбор
Пластина встает в любую державку с гнездом под это обозначение ISO, независимо от изготовителя корпуса.
- Геометрия
- TCMT
- Типоразмер
- 16T3
- Форма
- Треугольник (T)
- Радиус при вершине
- 0.4 мм
- Стандарт обозначения
- ISO 1832
Назначение и область применения
Пластина работает на продольном, поперечном и контурном точении.
Ресурс определяет сплав и покрытие в паре с обрабатываемым материалом. После выработки всех кромок пластина заменяется, державка остается в работе.
Геометрия TCMT задает форму стружколома и то, как сходит стружка на разных подачах.
Характеристики
- Назначение пластины
- Токарная
- Форма пластины
- Треугольник (T)
- Геометрия пластины
- TCMT
- Материал пластины
- Твердый сплав
- Радиус при вершине, мм
- 0,4
- Размер пластины
- 16T3
- P - сталь
- Да
- M - нержавеющая сталь
- Да
Обозначения и размеры сверены с каталогом VORGEN 2023, август 2026. Страница каталога: раздел сменных пластин.
Частые вопросы
По какому материалу работает эта пластина?
Группы ISO в перечне выше. Сплав и покрытие подобраны под них, вне этих групп ресурс падает.
На что влияет радиус при вершине?
Радиус 0.4 мм задает предел подачи и чистоту поверхности. Больший радиус держит большую подачу, но поднимает радиальную нагрузку.
Сколько кромок у пластины?
Пластина поворачивается в гнезде на следующую кромку. Число кромок задает форма: чем больше углов, тем больше рабочих положений.
Подойдет ли пластина другого изготовителя?
Да, если обозначение совпадает. Гнездо принимает любую пластину 16T3 по ISO 1832, разница в сплаве и стружколоме.
Преимущества
- Обозначение по ISO 1832, пластина не привязана к изготовителю державки
- Перекрывает 2 группы ISO, меньше позиций на складе
- Радиус при вершине 0.4 мм выдержан шлифованием
- Поворот на следующую кромку вместо замены инструмента
- Изнашивается пластина, державка остается в работе
Куда устанавливается
- Державка под эту пластину
- Резец токарный проходной STCCN 2020 M16 под пластину TCMT 16T3.. державка AKKO
- Державка под эту пластину
- Резец токарный проходной STCCN 2525 P16 под пластину TCMT 16T3.. державка AKKO
- Державка под эту пластину
- Резец токарный проходной STCCN 3232 R16 под пластину TCMT 16T3.. державка AKKO
- Державка под эту пластину
- Резец токарный проходной STFCR 2020 K16 под пластину TCMT 16T3.. державка AKKO
Как подобрать: сверьте обозначение гнезда своей державки с типоразмером пластины, затем выберите сплав под обрабатываемый материал по группам ISO. Геометрия стружколома подбирается под глубину резания и подачу: черновые проходы требуют более прочной кромки, чистовые дают лучшую поверхность на острой.
