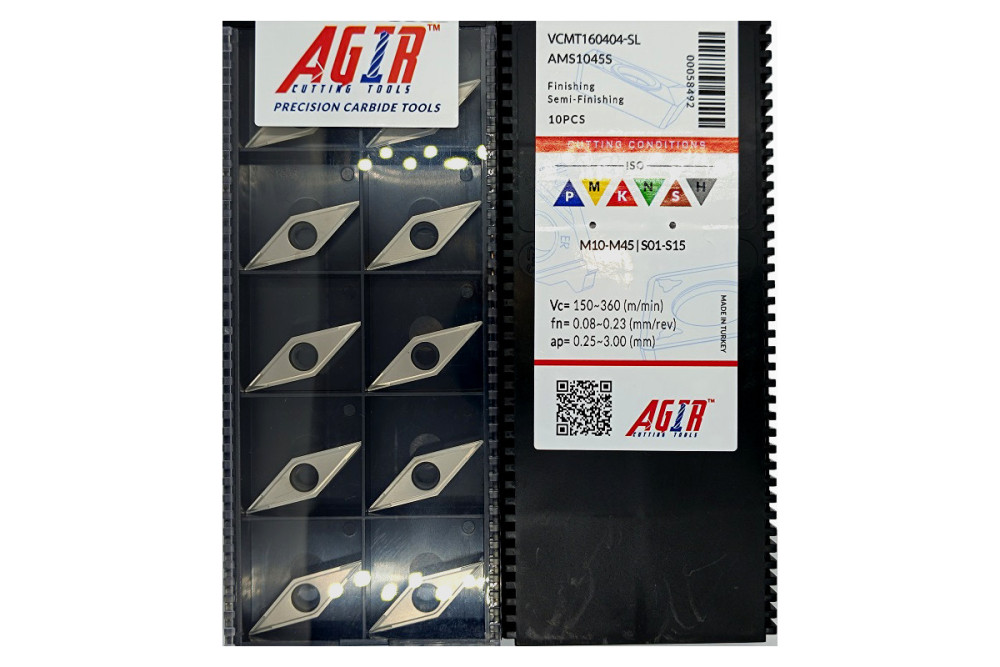

Твердосплавная пластина токарная VCMT 160404-SL AMS1045S AGIR

Твердосплавная сменная пластина VCMT 160404-SL AMS1045S производства AGIR для наружного и торцового точения.

Обрабатываемые материалы

• Mнержавеющая сталь
• Sжаропрочные сплавы

Назначение и область применения

VCMT 160404-SL AMS1045S — сменная твердосплавная пластина ромбической формы 35°, предназначенная для наружного точения, подрезки торца и контурной обработки. Задний угол 7° делает геометрию позитивной: снижаются усилия резания и нагрузка на шпиндель, что важно на станках малой мощности, тонкостенных деталях и при обработке нежестких валов. Пластина односторонняя, число режущих кромок — 2. Крепление в державке — винтом через отверстие с конической зенковкой. Радиус при вершине 0,4 мм — чистовой: дает малую шероховатость и точный размер, но требует умеренной подачи.

Характеристики

Геометрия пластины

VCMT

Материал пластины

Твердый сплав

Назначение пластины

Токарная

Радиус при вершине, мм

0,4

Размер пластины

1604

Толщина пластины, мм

4,76

Диаметр вписанной окружности, мм

9,525

Форма пластины

Ромб 35° (V)

Марка сплава

AMS1045S

Что означает обозначение VCMT 160404

V

форма — ромб 35°

C

задний угол 7°

M

средний класс точности (стандартный)

T

отверстие с зенковкой 40–60° с одной стороны, односторонний стружколом

16

длина режущей кромки, d = 9,525 мм

04

толщина 4,76 мм

04

радиус при вершине 0,4 мм

Преимущества

• 2 режущие кромки на одной пластине
• Позитивная геометрия — меньше усилие резания и нагрузка на станок
• Толщина 4,76 мм — жесткость кромки при больших глубинах резания
• Механическое крепление — замена кромки без снятия державки со станка
• Отгрузка со склада в Мукачево, доставка по всей Украине
• Бесплатный подбор державки под вашу деталь и станок

Резцы и державки под эту пластину

Пластина устанавливается в корпус с посадочным гнездом соответствующей формы и размера. В наличии 41 совместимых позиций — ниже основные, остальные подберем по вашему станку.

Проходные и еще 17

Расточные и еще 12
