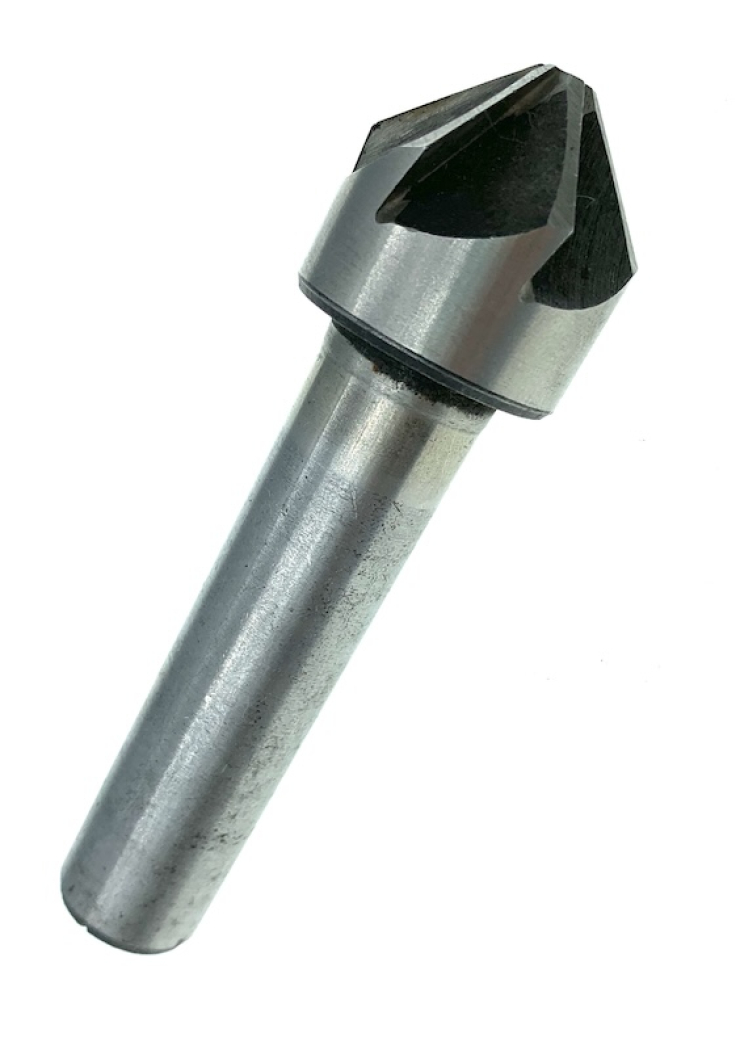

Зенковка коническая с цилиндрическим хвостовиком ф 20,5 мм, угол 90 градусов Р6М5. Снимает фаску и формирует коническое гнездо под потайную головку винта — от точности угла зависит, утонет головка заподлицо или останется выступать.
Характеристики
- Тип
- зенковка коническая
- Исполнение
- с цилиндрическим хвостовиком
- Наибольший диаметр
- 20,5 мм
- Угол конуса
- 90 градусов
- Материал
- Р6М5
Тип и размеры соответствуют ГОСТ 14953-80 (Зенковки конические. Технические условия).
Текст стандарта: ГОСТ 14953-80.
Где применяется
Зенковкой обрабатывают вход отверстия: снимают заусенец после сверления, делают направляющую фаску под сборку и формируют гнездо под потайную головку. Угол выбирают по головке крепежа: 90 градусов — под метрический потайной винт, 60 — под центровое гнездо и заклепку, 120 — под заклепочные и штампованные соединения. Если головка винта должна быть заподлицо, диаметр зенкования делают чуть больше диаметра головки.
Что важно при подборе
Угол 90 градусов — под метрический потайной винт по ГОСТ 17475-80 и DIN 7991. Наибольший диаметр 20,5 мм ограничивает размер фаски: зенковка не может сделать гнездо больше своего диаметра.
Сопутствующие и соседние позиции
- Соседний типоразмер
- Зенковка ц/х ф 6 мм 90 град. Р6М5 GRIFF
- Из этого же раздела
- Зенковка к/х ф 16 мм 120 град. Р6М5 КМ1
- Из этого же раздела
- Зенковка к/х ф 16 мм 60 град. Р6М5 КМ1 GRIFF
- Раздел каталога
- Зенковки
- Смежный раздел
- Зенкера
- Сверла под эту операцию
- Сверла
Частые вопросы
Почему зенковка дробит и оставляет гранность?
Из-за завышенных оборотов, слабого крепления детали и большого вылета инструмента. Зенковка режет большим диаметром, поэтому обороты берут заметно ниже сверлильных, а деталь жестко фиксируют.
Инструмент можно перетачивать?
Да, при условии сохранения геометрии режущей части. Переточка выполняется на инструментальном станке соответствующим кругом; правка вручную портит профиль и делает инструмент непригодным.
Какой угол зенковки нужен под потайной винт?
Для метрического потайного винта по ГОСТ 17475-80 и DIN 7991 — 90 градусов. Угол 60 применяют под центровые гнезда и заклепки, 120 — под штампованные потайные головки и заклепочные соединения.
Как подобрать: угол конуса определяется типом крепежа, а наибольший диаметр должен превышать диаметр головки винта. Хвостовик подбирают под шпиндель станка.
