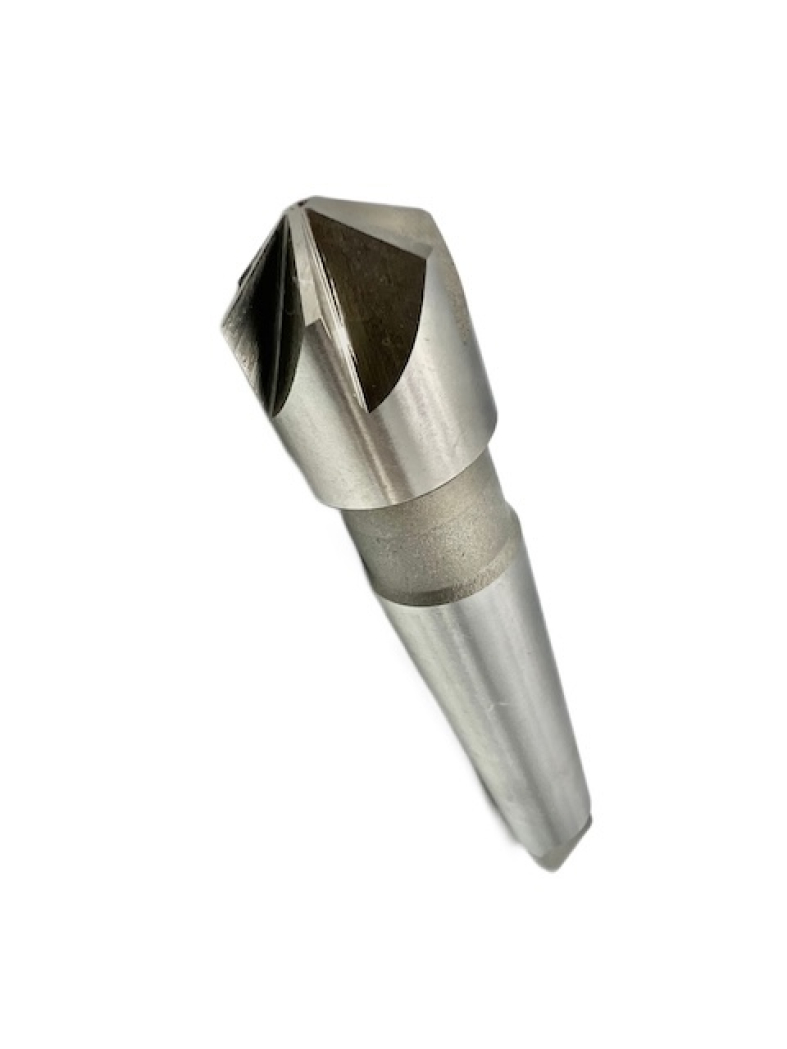

Типоразмер КМ2. Зенковка ф 25 мм с коническим хвостовиком, 60 градусов Р6М5 — обработка входа отверстия: фаска под сборку, гнездо под потайной крепеж, снятие заусенца после сверления.
Характеристики
- Тип
- зенковка коническая
- Исполнение
- с коническим хвостовиком
- Наибольший диаметр
- 25 мм
- Угол конуса
- 60 градусов
- Хвостовик
- КМ2
- Материал
- Р6М5
Тип и размеры соответствуют ГОСТ 14953-80 (Зенковки конические. Технические условия).
Текст стандарта: ГОСТ 14953-80.
Где применяется
Зенковкой обрабатывают вход отверстия: снимают заусенец после сверления, делают направляющую фаску под сборку и формируют гнездо под потайную головку. Угол выбирают по головке крепежа: 90 градусов — под метрический потайной винт, 60 — под центровое гнездо и заклепку, 120 — под заклепочные и штампованные соединения. Если головка винта должна быть заподлицо, диаметр зенкования делают чуть больше диаметра головки.
Что важно при подборе
Угол 60 градусов — под центровые гнезда, заклепки и заточку. Наибольший диаметр 25 мм ограничивает размер фаски: зенковка не может сделать гнездо больше своего диаметра. Хвостовик КМ2 ставится в шпиндель напрямую или через переходную втулку.
Сопутствующие и соседние позиции
- Соседний типоразмер
- Зенковка к/х ф 22 мм 60 град. Р6М5 КМ2
- Соседний типоразмер
- Зенковка к/х ф 20 мм 60 град. Р6М5 КМ2 GRIFF
- Соседний типоразмер
- Зенковка к/х ф 31.5 мм 60 град. Р6М5 КМ2
- Раздел каталога
- Зенковки
- Смежный раздел
- Зенкера
- Сверла под эту операцию
- Сверла
Частые вопросы
Почему зенковка дробит и оставляет гранность?
Из-за завышенных оборотов, слабого крепления детали и большого вылета инструмента. Зенковка режет большим диаметром, поэтому обороты берут заметно ниже сверлильных, а деталь жестко фиксируют.
Инструмент можно перетачивать?
Да, при условии сохранения геометрии режущей части. Переточка выполняется на инструментальном станке соответствующим кругом; правка вручную портит профиль и делает инструмент непригодным.
Какой угол зенковки нужен под потайной винт?
Для метрического потайного винта по ГОСТ 17475-80 и DIN 7991 — 90 градусов. Угол 60 применяют под центровые гнезда и заклепки, 120 — под штампованные потайные головки и заклепочные соединения.
Как подобрать: угол конуса определяется типом крепежа, а наибольший диаметр должен превышать диаметр головки винта. Хвостовик подбирают под шпиндель станка.
