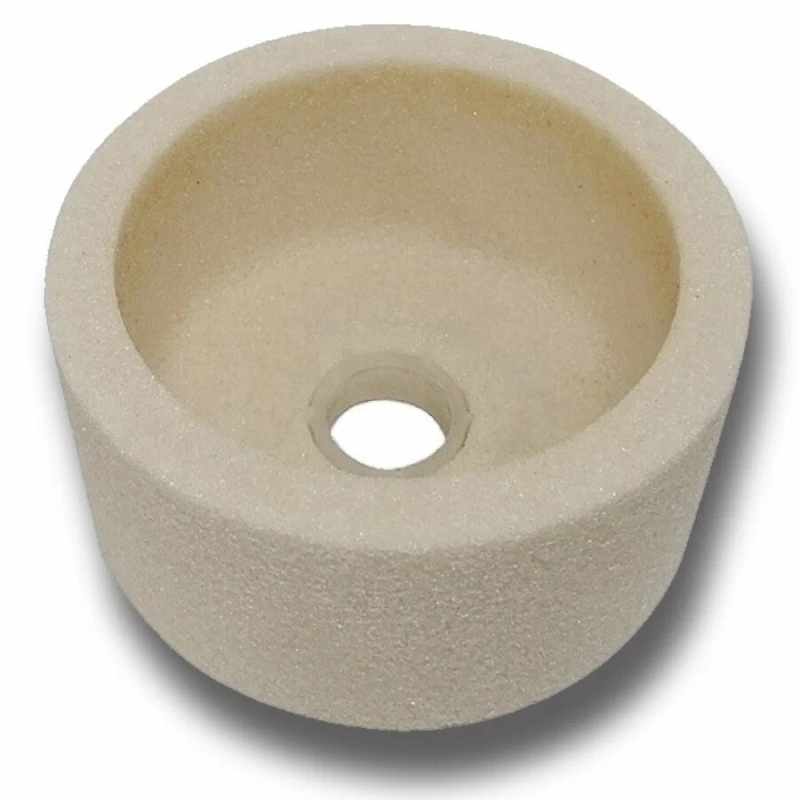

Круг шлифовальный чашечный цилиндрический ЧЦ 25А 150х50х32 мм 40 СМ

Круг шлифовальный чашечный цилиндрический ЧЦ 25А 150×50×32 мм 40 СМ — круг для плоского шлифования торцом с зерном 40 и твердостью СМ. Диаметр 150 мм — нижняя граница интервала, для которого стандарт дает свои рекомендации по режимам.

Класс точности АА, А или Б: что за этим стоит

Класс точности — это не оценка качества вообще, а набор конкретных допусков. Для диаметра 150 мм предельное отклонение составляет ±1,2 мм в классе АА против ±2,0 мм в классах А и Б; допуск параллельности и плоскостности — 0,10 мм против 0,15 и 0,25 мм; посадочное отверстие 32 мм получает +0,1, +0,2 или +0,3 мм соответственно.

К классу привязана и неуравновешенность: кругам класса АА разрешен только класс 1, классу А — 1 и 2, классу Б — с первого по третий. На чистовых проходах и высоких оборотах именно дисбаланс дает вибрацию и волнистость на детали, поэтому для финиша берут круг более высокого класса, а не более мелкое зерно.

Характеристики

Тип круга

чашечный цилиндрический ЧЦ — тип 6 по ГОСТ 2424-83

Наружный диаметр (D)

150 мм

Высота (T)

50 мм

Посадочный диаметр (H)

32 мм

Шлифматериал

25А, электрокорунд

Зернистость

40

Твердость

СМ

Связка

керамическая

Рабочая скорость по ГОСТ 2424-83

20, 25 и 30 м/с — ряд для типов 6, 11, 12 и 14 по табл. 24

Предельные отклонения

D ±1,2 мм (класс точности АА), ±2,0 мм (классы А и Б); H +0,1 мм (класс точности АА), +0,2 мм (А), +0,3 мм (Б)

Допуск параллельности и плоскостности

0,10 мм (класс точности АА), 0,15 мм (А), 0,25 мм (Б)

Класс неуравновешенности

1 для класса точности АА; 1 и 2 для класса А; 1, 2 и 3 для класса Б

Запись размера

150х50х32, 150x50x32, 150*50*32

Предельные отклонения размеров и рабочие скорости — по ГОСТ 2424-83.

Что означает обозначение ЧЦ 25А 150×50×32

ЧЦ

чашечный цилиндрический профиль; в ГОСТ 2424-83 тот же круг обозначен как тип 6

25А

марка шлифматериала, электрокорунд

150×50×32

наружный диаметр, высота и посадочный диаметр в миллиметрах

40

зернистость по ряду ГОСТ

СМ

обозначение твердости; расшифровку буквенных степеней ГОСТ 2424-83 не дает — он отсылает к отдельным стандартам на контроль твердости

Класс точности и класс неуравновешенности в наименование не вынесены — их смотрят по маркировке круга и сопроводительному документу партии.

Частые вопросы

Чем этот круг отличается от такого же с высотой 80 мм?
Только ресурсом: рабочая поверхность у чашки торцевая, а высота задает запас материала. Режим шлифования и допустимая скорость одинаковы.

Зачем нужен класс АА, если размеры те же?
Он вдвое ужесточает допуск диаметра и вчетверо — допуск плоскостности, а также ограничивает дисбаланс первым классом. Это заметно на чистовых операциях.

Преимущества

• Зерно 40 и твердость СМ — рабочее сочетание для плоского шлифования
• Диаметр 150 мм входит в интервал 150–300 мм из рекомендаций стандарта
• Предельное отклонение диаметра ±1,2 мм в классе точности АА
• Посадка 32 мм с допуском от +0,1 до +0,3 мм в зависимости от класса
