Круг шлифовальный чашечный конический ЧК 25А 150х40х32 мм 40 СМ

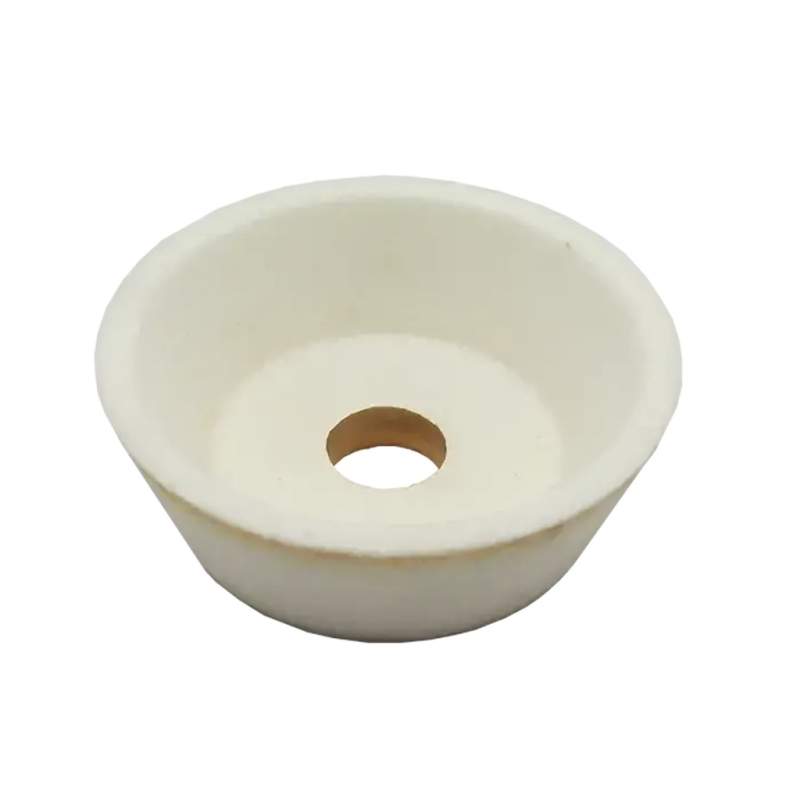

Круг шлифовальный чашечный конический ЧК 25А 150×40×32 мм 40 СМ — чашка типа 11, которая целиком укладывается в рекомендации стандарта по плоскому шлифованию: марка 25А, диаметр 150 мм, зернистость 40, твердость СМ.

Совпадение с рекомендациями по всем пунктам

Для плоского шлифования кругами типов 1, 11, 6 и 12 стандарт называет марки 24А и 25А, зернистость 40–16, твердость М2–СМ2 и номер структуры 6–7 при диаметре круга 150–300 мм и высоте до 150 мм. Этот круг совпадает по марке (25А), по диаметру (150 мм — нижняя граница интервала), по зернистости (40) и по твердости (СМ внутри М2–СМ2).

Такое совпадение полезно тем, что убирает сомнения при подборе: не нужно решать, насколько допустимо отступление от таблицы. Единственное, чего в обозначении нет, — номер структуры, и мы его не подставляем.

Характеристики

Тип круга

ЧК — чашечный конический, в стандарте тип 11

Наружный диаметр (D)

150 мм

Высота (T)

40 мм

Посадочный диаметр (H)

32 мм

Шлифматериал

25А — белый электрокорунд

Связка

керамическая

Зернистость

40

Твердость

СМ — обозначение по наименованию

Рабочая скорость

20, 25 и 30 м/с — ряд табл. 24 для типов 6, 11, 12 и 14

Предельные отклонения

D ±1,2 мм (АА), ±2,0 мм (А и Б); T ±0,20 мм (АА), ±1,2 мм (А и Б); H +0,1 мм (АА), +0,2 мм (А), +0,3 мм (Б)

Допуск параллельности и плоскостности

0,10 мм (АА), 0,15 мм (А), 0,25 мм (Б)

Класс неуравновешенности

1 при классе точности АА; 1 и 2 при А; 1, 2 и 3 при Б

Запись размера

150х40х32, 150x40x32, 150*40*32

Предельные отклонения размеров и рабочие скорости — по ГОСТ 2424-83.

Что означает обозначение ЧК 25А 150×40×32 40 СМ

ЧК

чашечный конический профиль; приложение 2 стандарта сопоставляет это обозначение с типом 11

25А

марка шлифматериала: белый электрокорунд

150×40×32

наружный диаметр, высота и посадочный диаметр в миллиметрах

40

номер зернистости: верхняя граница интервала 40–16 из рекомендаций стандарта по плоскому шлифованию

СМ

обозначение твердости; расшифровку буквенных обозначений ГОСТ 2424-83 не приводит — он отсылает к отдельным стандартам контроля твердости

Частые вопросы

Совпадает ли круг с рекомендациями стандарта по плоскому шлифованию?
Да, по всем указанным пунктам: марка 25А, диаметр 150 мм, зернистость 40 и твердость СМ внутри интервала М2–СМ2. Номера структуры в обозначении нет, и мы его не подставляем.

Что выбрать — эту чашку или 150×50×32 мм?
У чашки на 50 мм больше запас по высоте стенки, но она из 14А и на бакелитовой связке. Здесь белый электрокорунд 25А на керамической связке.

Хватит ли высоты 40 мм на серию деталей?
Работу она не ограничивает, а ресурс ограничивает: срабатывается именно высота стенки, поэтому расход на серии считают по ней.

Преимущества

• Профиль ЧК — тип 11 по ГОСТ 2424-83, работа торцом кольцевой стенки
• Диаметр 150 мм при высоте 40 мм и посадке 32 мм
• 25А — белый электрокорунд
• Зернистость 40, твердость СМ
• Ряд рабочих скоростей стандарта для этого типа — 20, 25 и 30 м/с
