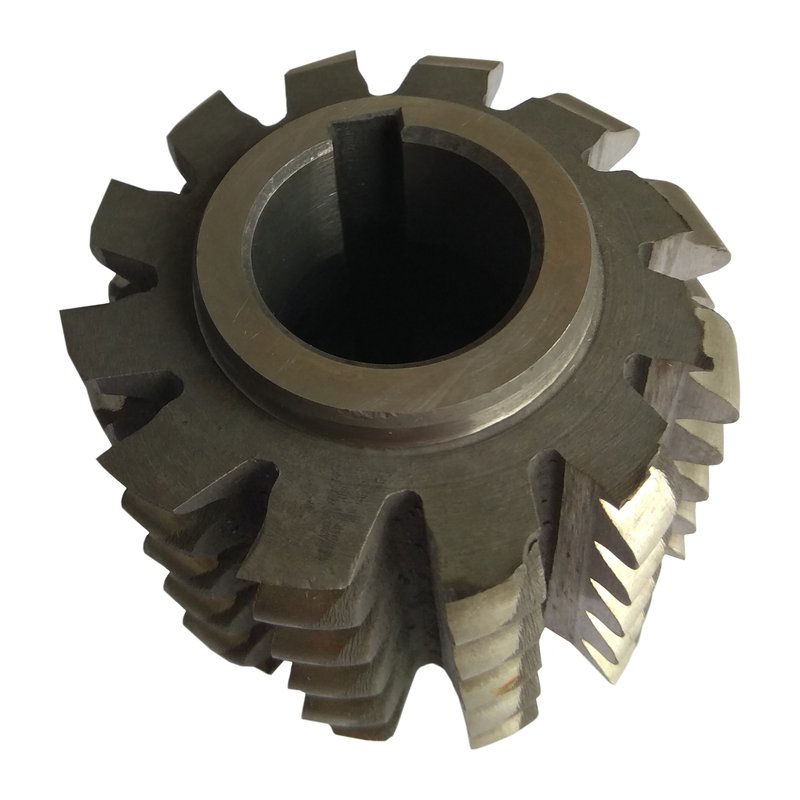

Фреза червячная для нарезания зубьев звездочек исп.1 t=9,525 ГОСТ 15127-83
Червячная фреза для изготовления звездочек приводных цепей
Червячная фреза исполнения 1 с шагом цепи t=9,525 мм предназначена для высокоточного нарезания зубьев звездочек под однорядные и многорядные приводные роликовые и втулочные цепи. Инструмент соответствует требованиям ГОСТ 15127-83 и имеет обозначение по ГОСТ 2523-0033.
Фреза широко применяется в машиностроении, металлообработке, ремонтном производстве и при изготовлении цепных передач. Благодаря высокой точности обработки и качественному материалу инструмент обеспечивает стабильную работу и длительный срок службы.
Назначение
Фреза предназначена для:
- Нарезания зубьев звездочек приводных цепей
- Производства роликовых и втулочных звездочек
- Изготовления цепных передач
- Ремонтных и инструментальных работ
- Серийного и мелкосерийного производства деталей
Инструмент используется на зубофрезерных и специализированных металлорежущих станках.
Особенности и преимущества
- Соответствует ГОСТ 15127-83
- Высокая точность обработки зубьев
- Исполнение 1 (исп.1)
- Подходит для однорядных и многорядных цепей
- Изготовлена из быстрорежущей стали Р6М5
- Повышенная стойкость к износу
- Высокая чистота обработки поверхности
- Стабильная геометрия режущих кромок
- Эффективна для мелкосерийного производства
- Длительный срок эксплуатации
Материал изготовления — Р6М5
Фреза изготовлена из быстрорежущей стали Р6М5, которая отличается:
- высокой твердостью;
- устойчивостью к перегреву;
- хорошей износостойкостью;
- стабильностью режущих свойств;
- надежной работой при интенсивных нагрузках.
Материал обеспечивает точную обработку металла и долгий ресурс инструмента даже при активной эксплуатации.
Конструктивные особенности
Червячная фреза оснащена:
- 12 режущими зубьями;
- оптимальным углом подъема витка;
- точной геометрией режущей части;
- посадочным отверстием под промышленное оборудование.
Конструкция инструмента обеспечивает плавное резание, снижение вибраций и качественное формирование профиля зубьев звездочек.
Технические характеристики
| Характеристика | Значение |
| Вид инструмента | Фреза червячная |
| Назначение | Для зубьев звездочек |
| Исполнение | Исп.1 |
| Шаг цепи t | 9,525 мм |
| Материал | Р6М5 |
| Класс точности | B |
| Диаметр фрезы | 71 мм |
| Общая длина | 56 мм |
| Диаметр посадочного отверстия | 27 мм |
| Количество зубьев | 12 |
| Диаметр ролика | 5 мм |
| Угол подъема витка | 2°36′ |
| Обозначение по ГОСТ | 2523-0033 |
| Особенности фрезы | 4162 |
| Стандарт | ГОСТ 15127-83 |
Габариты упаковки
| Параметр | Значение |
| Высота | 90 мм |
| Ширина | 105 мм |
| Длина | 105 мм |
Область применения
Червячные фрезы для звездочек активно используются в:
- машиностроении;
- металлообработке;
- производстве цепных передач;
- ремонтных предприятиях;
- инструментальных цехах;
- изготовлении промышленного оборудования;
- мелкосерийном производстве деталей.
