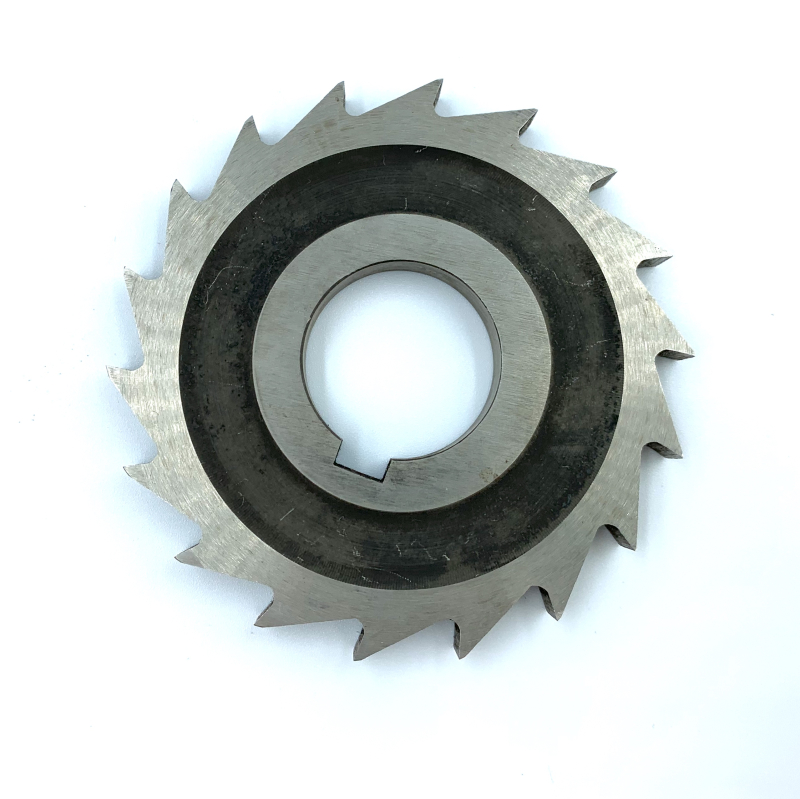

Фреза дисковая пазовая ф 80х10х27 мм Р18 ГОСТ 3964-69

Обрабатываемые материалы

• PКонструкционные и легированные стали
• KЧугуны
• NЦветные металлы и сплавы

Совместимость и подбор

Паз шириной 10 мм под поле допуска H9, N9 или P9 по ГОСТ 23360-78. Ширину паза задает толщина фрезы, глубину ограничивает диаметр ступицы.

Назначение и область применения

Пазовая фреза режет паз шириной 10 мм периферийными зубьями. Зубья острозаточенные, передний угол 15°, задний 20°, вспомогательный угол в плане 1–2°, за счет чего боковые стенки паза получаются без подрезки.

Применяется на пазах под шпонку, разрезных пазах, канавках в валах и планках из конструкционной стали и чугуна. Переточка ведется по передней поверхности; при переточке по торцам ширина паза уходит в минус, поэтому под размерный паз берут затылованное исполнение по ГОСТ 8543-71.

Характеристики

Что означает обозначение в наименовании

Ориентировочные режимы фрезерования

ГОСТ 3964-69 режимов резания не нормирует. Приведены значения таблицы 3 ГОСТ 8543-71 для пазовой фрезы того же диаметра из стали Р6М5, испытания по стали 45 твердостью 179…197 НВ. Частота вращения пересчитана по формуле n = 1000 · Vc / (π · D) при D = 80 мм.

Частые вопросы

Как выбрать поле допуска ширины под паз

По полю допуска паза на чертеже: под H9 берут фрезу с полем k8, под P9 с полем e8, под N9 с полем f8. Поля допусков пазов заданы ГОСТ 23360-78.

Встанет ли фреза на мою оправку

Посадочное отверстие 27 мм с полем допуска H7, поэтому фреза садится на любую насадную оправку того же диаметра. Проверьте два размера: диаметр посадочной шейки оправки и наличие шпонки, если фреза со шпоночным пазом.

Чем затылованная фреза отличается от острозаточенной

Затылованная переточку держит по ширине: профиль зуба выполнен по архимедовой спирали, и после заточки по передней поверхности размер паза остается прежним. Острозаточенная после переточки по торцам сужается, и паз выходит из поля допуска.

Преимущества

• Острозаточенный зуб с передним углом 15° дает меньшие силы резания, чем затылованный профиль.
• Ширина 10 мм выполняется под поле допуска паза N9, H9 или P9.
• Присоединительные размеры по ГОСТ 3964-69, шпоночный паз по ГОСТ 9472-90.

Соседние типоразмеры

• Фреза дисковая пазовая 80×10×27 мм Р6М5

Оправка под эту фрезу

Посадочное отверстие 27 мм: фреза садится на оправку с такой же посадочной шейкой, момент передается трением проставочных колец при затяжке гайки. Вылет держат минимальным: чем ближе фреза к опорному торцу оправки, тем меньше отжим и точнее ширина паза.

• Оправка 7:24 NT40, пос. 27 мм, 7 колец, L515 мм, GRIFF
• Оправка комбинированная SK50, KTB 27×55 мм, биение 0,005 мм, DEGERLI
• Оправка комбинированная ISO 50, KTB 27×60 мм, SUMTOM

Весь раздел оснастки: Оправки для дисковых фрез, Оправки комбинированные для торцовых и дисковых фрез.
