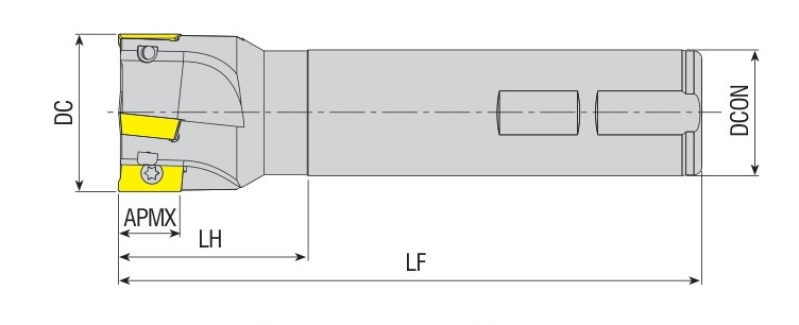

Фреза кінцева AEM90-AP16P-D32-W32-L150-Z03 AKKO — корпус кінцевої фрези з механічним кріпленням змінних твердосплавних пластин діаметром 32 мм, з 3 зубами, загальна довжина 150 мм, циліндричний хвостовик з лискою типу Weldon (DIN 1835 B) 32 мм. Фрезерує уступи під 90°, площини, пази та кишені; зношується лише пластина, корпус служить далі. Закріплюється у патроні Weldon: гвинт упирається в лиску, і фрезу не вириває з патрона при попутному фрезеруванні.
Оброблювані матеріали за групами ISO:
- PСталь конструкційна і легована
- MКорозійностійка (нержавіюча) сталь
- KЧавун сірий і високоміцний
Сумісність і підбір
Паз завширшки 32 мм за один прохід.
- Ширина отримуваного паза
- 32 мм при роботі периферією на повну ширину фрези
- Потрібне оснащення
- цанга ER під хвостовик 32 мм, термопатрон або патрон Weldon
- Застосовувана пластина
- AP..1604..; запас тримають за числом гнізд — 3 шт. на комплект
- Число зубів
- 3 — більше зубів дає вищу подачу, менше — більше місця під стружку
Призначення і область застосування
Інструмент розрахований на серійну обробку, де витрата різальної кромки велика, а переточування невигідне. Затупилася грань — пластину повертають, корпус лишається на верстаті, виліт і налаштування не змінюються.
Типові операції: фрезерування уступів і площин, прорізання пазів і кишень, контурна обробка за замкненим контуром, підрізання торців.
На діаметрі 32 мм крутний момент упирається в потужність шпинделя раніше, ніж у міцність фрези: повний паз на такій ширині беруть у два-три проходи за глибиною.
За групами ISO інструмент закритий на P, M, K; за межами цих груп стійкість падає швидко, і підбирають іншу марку сплаву або покриття.
Характеристики
- Діаметр фрези D
- 32 мм
- Діаметр хвостовика d
- 32 мм
- Хвостовик
- циліндричний хвостовик з лискою типу Weldon (DIN 1835 B)
- Загальна довжина L
- 150 мм
- Число зубів z
- 3
- Матеріал корпусу
- легована сталь, різальна частина — змінні твердосплавні пластини
- Пластина
- AP..1604..
- Серія корпусу
- AEM90-AP16P-D32-W32-L150-Z03
- Напрямок різання
- праворізальна
- Стандарт
- ГОСТ 28435-90
- Виробник
- AKKO
Що означає позначення
- z = 3
- z — число зубів. При 3 зубах хвилинна подача рахується як Sz · 3 · n.
- AEM90
- AEM90 — серія корпусів з кутом врізання 90°: стінка виходить перпендикулярною до дна, уступ виходить без піднутрення.
- W
- W у позначенні хвостовика — циліндричний хвостовик з лискою типу Weldon (DIN 1835 B).
Вітчизняний аналог класу — ГОСТ 28435-90 на кінцеві фрези з механічним кріпленням багатогранних твердосплавних пластин; каталожне виконання постачальника гостівському розмірному ряду не підпорядковується, і шифр типорозміру йому не присвоюється.
Орієнтовні режими фрезерування
| Група сплаву пластини | V, м/хв | n, об/хв | Sz, мм/зуб | B, мм | t, мм |
|---|
| ТК (Т5К10, Т15К6) — сталь | 70–75 | 695–745 | 0,03–0,05 | 15–80 | 8 |
| ВК (ВК8, ВК6-М) — титан, чавун | 30–34 | 300–340 | 0,05–0,06 | 15–80 | 8 |
Числа взято з таблиці 2 ГОСТ 24637-81 для фрез з твердосплавними пластинами діаметром 32 мм при обробці високоміцних сталей і титанових сплавів; критерій затуплення — знос по задній поверхні 0,5 мм. Частоту обертання перераховано під діаметр 32 мм за формулою n = 1000·V / (π·D). По конструкційній сталі та чавуну швидкість вища — беріть її з карти режимів на конкретну пластину. Хвилинна подача при z = 3: S = 0,05 · 3 · 300 = 45 мм/хв.
Часті запитання
Яка потрібна цанга? Хвостовик 32 мм — цанга ER на цей розмір. Цанга сусіднього розміру з натягом затисне, але биття зросте і кромка викришиться.
Який виліт з патрона допустимий? Для діаметра 32 мм робочий орієнтир — виліт до 96 мм (три діаметри). Кожен зайвий діаметр вильоту вимагає знижувати глибину різання, інакше з'являється деренчання і слід на стінці.
Чи можна ставити пластини іншого виробника? Гніздо розраховане на типорозмір AP..1604... Пластина того ж типорозміру іншого виробника сідає у гніздо, але допуски за товщиною і радіусом при вершині відрізняються — перевірте биття після заміни.
Скільки пластин брати в запас? На корпус іде 3 пластини; на заміну тримають мінімум два комплекти, інакше одна викришена грань зупиняє всю партію.
Переваги
- Витрата лише на пластини: корпус переживає десятки комплектів
- Заміна кромки без зняття корпусу — виліт і нуль деталі зберігаються
- Марку сплаву пластини підбирають під матеріал, не змінюючи інструмент
- Діаметр 32 мм закриває паз цієї ширини за один прохід, без рядка
- 3 зуба в різі ділять подачу і знижують навантаження на кожну кромку
Інші типорозміри цієї групи зібрано в розділі Фрези кінцеві з механічним кріпленням т/с пластин.
Як підібрати. Рахуйте від паза: ширина 32 мм задає діаметр, глибина — довжину різальної частини. Виліт корпусу тримайте в межах 96 мм (три діаметри): далі вібрація росте швидше за подачу, і першою йде кромка пластини, а не корпус. При бічній обробці ширину врізання починають з 10,7 мм.
