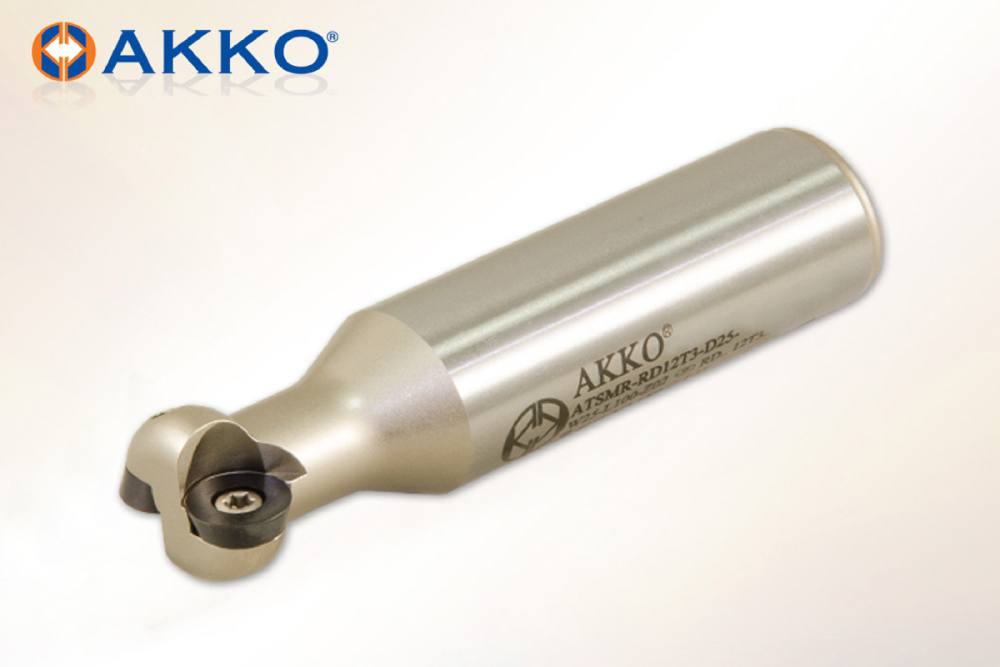

Фреза ATSMR-RD12T3-D25-W25-L100-Z02 — т-образная диаметром 25 мм под сменные пластины RD.. 12T3.. (ISO), 2 зубьев, хвостовик Ø25 мм, цилиндрический с лыской Weldon по DIN 1835-B. Подвод СОЖ наружный.
Совместимость и подбор
Фрезерование диаметром 25 мм. Ширину и профиль реза задает пластина, съем за проход ограничен числом зубьев и мощностью станка.
- Посадочное гнездо
- под пластину RD.. 12T3.. (ISO)
- Диаметр фрезы
- 25 мм
- Число зубьев
- 2
- Крепление на станке
- хвостовик Ø25 мм, цилиндрический с лыской Weldon по DIN 1835-B
- Общая длина
- 100 мм
- Подвод СОЖ
- наружный
Назначение и область применения
Корпус несет 2 пластин и снимает металл по всей ширине реза; при затуплении меняют пластину, а корпус остается. Для диаметра 25 мм это решающий довод: цельная твердосплавная фреза такого размера стоит как несколько корпусов.
Хвостовик Ø25 мм зажимается в патрон соответствующего типа; вылет держат минимальным, отжим на фрезерной связке растет как куб вылета.
Характеристики
- Обозначение
- ATSMR-RD12T3-D25-W25-L100-Z02
- Тип фрезы
- Т-образная
- Сменная пластина
- RD.. 12T3.. (ISO)
- Форма пластины
- Круглая (R)
- Диаметр фрезы
- 25 мм
- Число зубьев
- 2
- Хвостовик
- Ø25 мм, цилиндрический с лыской Weldon по DIN 1835-B
- Общая длина
- 100 мм
- Подвод СОЖ
- нет

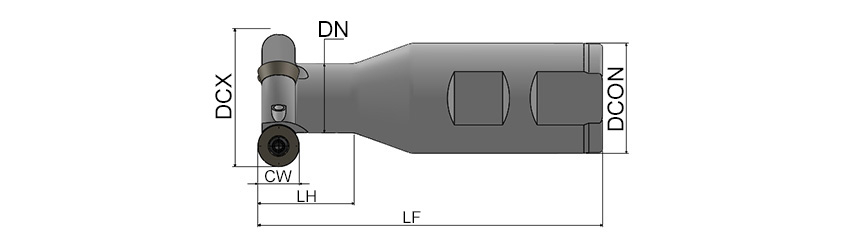

- Длина головки (LH)
- 24
- DN
- 15
Что означает обозначение ATSMR-RD12T3-D25-W25-L100-Z02
ATSMR-RD12T3-D25-W25-L100-Z02 — код заказа AKKO: серия корпуса, диаметр, посадка и число зубьев.
- ATSMR
- серия корпуса AKKO
- D25
- диаметр фрезы 25 мм
- W25
- хвостовик Ø25 мм, цилиндрический с лыской Weldon по DIN 1835-B
- L100
- общая длина 100 мм
- Z02
- число зубьев 2
Ориентировочные режимы фрезерования
| Скорость резания Vc, м/мин | Частота n, мин⁻¹ | Минутная подача Vf, мм/мин | Материал |
|---|
| 60 | 764 | 153 | сталь 45 |
| 120 | 1 528 | 306 | сталь 45 покрытие |
| 250 | 3 183 | 637 | алюминий |
Частота посчитана по n = 1000·Vc / (π·D) для диаметра 25 мм, минутная подача — по Vf = fz·z·n при подаче 0,1 мм на зуб и 2 зубьях. Свою подачу на зуб берут из карты пластины: у разных стружколомов она отличается вдвое.
Частые вопросы
- Сколько пластин на корпус
- 2 — по числу зубьев. Ставят полный комплект: работа с неполным набором дает биение и рвет оставшиеся кромки.
- Какая пластина сюда встанет
- RD.. 12T3.. (ISO). Гнездо фрезеровано под эту форму и размер, сплав и стружколом подбирают под материал детали.
- Какие обороты ставить
- по формуле n = 1000·Vc / (π·25). Для стали 45 при Vc 120 м/мин это 1528 мин⁻¹.
- Можно ли врезаться вертикально
- полное врезание по оси возможно только у фрез, рассчитанных на сверление; при обычной геометрии врезаются по спирали или наклонно.
Преимущества
- Диаметр 25 мм при 2 зубьях
- Сменные пластины RD.. 12T3.. (ISO): меняется кромка, а не фреза
- Шлифованные гнезда под пластины
- Хвостовик Ø25 мм под стандартный патрон
Пластины к этой фрезе
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Сопутствующие товары
Другие модели в разделе Фрезы для обработки Т-образных пазов ГОСТ 7063-72.
Как подобрать. Диаметр берут по ширине обрабатываемой плоскости: 25 мм закрывает полосу примерно в 18 мм за проход при попутном фрезеровании со смещением от центра. Затем патрон: хвостовик Ø25 мм. Пластины заказывают отдельно и полным комплектом на 2 гнезд.
