Фреза концевая SPAP11T3-S03 D25 d25 L200 под пластину APMT 11T3.. VORGEN — корпус концевой фрезы с механическим креплением сменных твердосплавных пластин диаметром 25 мм, общая длина 200 мм, цилиндрический хвостовик (DIN 1835 A) 25 мм. Фрезерует уступы под 90°, плоскости, пазы и карманы; изнашивается только пластина, корпус служит дальше. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне под хвостовик 25 мм.
Обрабатываемые материалы по группам ISO:
- PСталь конструкционная и легированная
- MКорозионностойкая (нержавеющая) сталь
- KЧугун серый и высокопрочный
Совместимость и подбор
Паз шириной 25 мм за один проход.
- Ширина получаемого паза
- 25 мм при работе периферией на полную ширину фрезы
- Требуемая оснастка
- цанга ER под хвостовик 25 мм, термопатрон или патрон Weldon
- Применяемая пластина
- APMT 11T3..; запас держат по числу гнезд — по числу гнезд корпуса
Назначение и область применения
Инструмент рассчитан на серийную обработку, где расход режущей кромки велик, а переточка невыгодна. Затупилась грань — пластину поворачивают, корпус остается на станке, вылет и настройка не меняются.
Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.
На диаметре 25 мм крутящий момент упирается в мощность шпинделя раньше, чем в прочность фрезы: полный паз на такой ширине берут в два-три прохода по глубине.
По группам ISO инструмент закрыт на P, M, K; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.
Характеристики
- Диаметр фрезы D
- 25 мм
- Диаметр хвостовика d
- 25 мм
- Хвостовик
- цилиндрический хвостовик (DIN 1835 A)
- Общая длина L
- 200 мм
- Материал корпуса
- легированная сталь, режущая часть — сменные твердосплавные пластины
- Пластина
- APMT 11T3..
- Серия корпуса
- SPAP11T3-S03
- Направление резания
- праворежущая
- Стандарт
- ГОСТ 28435-90
- Производитель
- VORGEN
Что означает обозначение
- S03
- S03 в индексе корпуса — это число гнезд под пластину, то есть число зубьев фрезы.
Отечественный аналог класса — ГОСТ 28435-90 на концевые фрезы с механическим креплением многогранных твердосплавных пластин; каталожное исполнение поставщика гостовскому размерному ряду не подчиняется, и шифр типоразмера ему не присваивается.
Ориентировочные режимы фрезерования
| Группа сплава пластины | V, м/мин | n, об/мин | Sz, мм/зуб | B, мм | t, мм |
|---|
| ТК (Т5К10, Т15К6) — сталь | 70–80 | 890–1020 | 0,05–0,07 | 15–60 | 5 |
| ВК (ВК8, ВК6-М) — титан, чугун | 30–34 | 380–435 | 0,03 | 15–60 | 5 |
Числа взяты из таблицы 2 ГОСТ 24637-81 для фрез с твердосплавными пластинами диаметром 25 мм при обработке высокопрочных сталей и титановых сплавов; критерий затупления — износ по задней поверхности 0,5 мм. Частота вращения пересчитана под диаметр 25 мм по формуле n = 1000·V / (π·D). По конструкционной стали и чугуну скорость выше — берите ее из карты режимов на конкретную пластину.
Частые вопросы
Какая нужна цанга? Хвостовик 25 мм — цанга ER на этот размер. Цанга соседнего размера с натягом зажмет, но биение вырастет и кромка выкрошится.
Можно ли ставить пластины другого изготовителя? Гнездо рассчитано на типоразмер APMT 11T3... Пластина того же типоразмера другого изготовителя садится в гнездо, но допуски по толщине и радиусу при вершине отличаются — проверьте биение после замены.
Сколько пластин брать в запас? На корпус идет комплект по числу гнезд; на смену держат минимум два комплекта, иначе одна выкрошенная грань останавливает всю партию.
Каким моментом затягивать винт? Винт пластины тянут динамометрической отверткой по данным изготовителя: перетяжка рвет резьбу в корпусе, недотяжка дает микросдвиг пластины и скол кромки на первом же врезании.
Преимущества
- Расход только на пластины: корпус переживает десятки комплектов
- Замена кромки без снятия корпуса — вылет и нуль детали сохраняются
- Марку сплава пластины подбирают под материал, не меняя инструмент
- Диаметр 25 мм закрывает паз этой ширины за один проход, без строчки
Другие типоразмеры этой группы собраны в разделе Фрезы концевые с механическим креплением т/с пластин.
Как подобрать. Считайте от паза: ширина 25 мм задает диаметр, глубина — длину режущей части. Вылет корпуса держите в пределах 75 мм (три диаметра): дальше вибрация растет быстрее подачи, и первой уходит кромка пластины, а не корпус. При боковой обработке ширину врезания начинают с 8,3 мм.
По каталогу производителя
- Число пластин
- 3
- Хвостовик d
- 25 мм
- Длина L
- 200 мм
- Винт крепления пластины
- Винт TORX VRT 04-M2,5x7мм VORGEN
- Ключ
- Ключ TORX T08 VORGEN

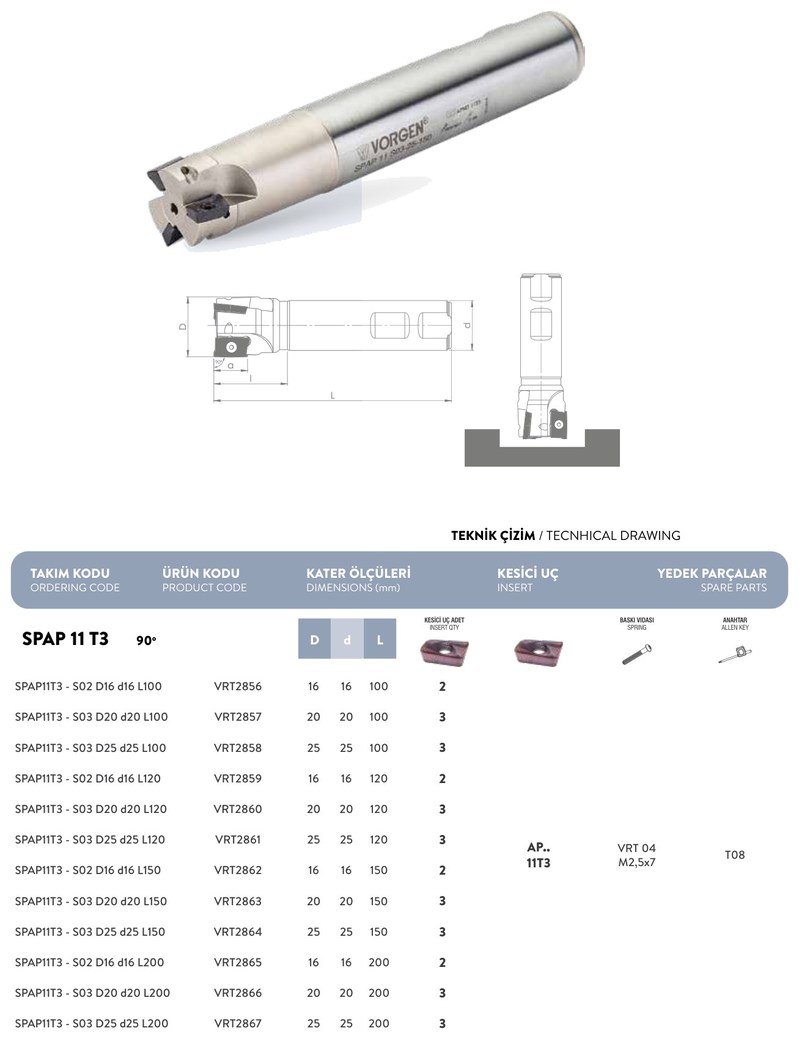

Сверено с данными производителя VORGEN (каталог, стр. 137), сентябрь 2026.
