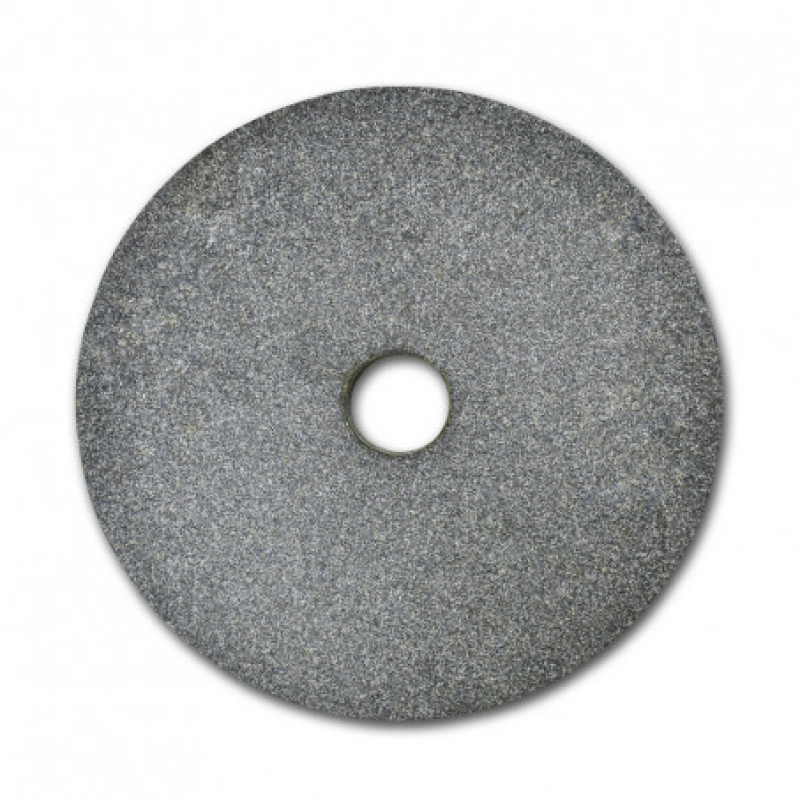

Круг шлифовальный ПП 14А 10х6х4 мм

Круг шлифовальный ПП 14А 10×6×4 мм — тот же корпус 10×6 мм, что и у соседней позиции ряда, но посадочное отверстие здесь 4 мм, а не 3 мм. Подбирают его не по телу круга, а по оправке.

Посадка 4 мм: что меняет лишний миллиметр

Отверстие 4 мм требует оправки того же диаметра, и это не мелочь. Оправка большего сечения жестче на изгиб, меньше отжимается при врезании и меньше вибрирует на вылете. Взамен на тело круга остается меньше материала: стенка между посадкой и периферией у 10×6×4 тоньше, чем у 10×6×3.

Отклонение посадочного отверстия стандарт нормирует только в плюс: по строке «до 10 мм» это +0,2 мм по классу Б. Минусового поля нет намеренно — круг должен садиться на оправку без натяга, растачивать керамику под свой шпиндель нельзя.

Место 14А среди марок

Примечание к табл. 25 выстраивает марки шлифматериала в один ряд коэффициентов относительно белого электрокорунда: нормальный электрокорунд идет с коэффициентом 0,8, хромотитанистый и кремниево-магниевый — 1,2, монокорунд — 1,5. Шероховатость в этот пересчет не входит вовсе.

То есть 14А в этом ряду — нижняя ступень по стойкости и верхняя по доступности. На черновом съеме по конструкционной и углеродистой стали разницу видно в расходе кругов, а не в качестве поверхности.

Какой шпиндель нужен, видно из пересчета n = v · 60 000 / (3,14 · D): для диаметра 10 мм и скорости 40 м/с получается порядка 76 400 об/мин.

Характеристики

Тип круга

ПП — прямой профиль, в стандарте тип 1

Наружный диаметр (D)

10 мм

Высота (T)

6 мм

Посадочный диаметр (H)

4 мм

Шлифматериал

14А — нормальный электрокорунд

Связка

керамическая

Рабочая скорость

ряд табл. 24 для типа 1 — 30; 35; 40; 50; 60; 80 м/с; на круги диаметром менее 100 мм ее не наносят

Ориентир табл. 25, внутреннее врезное шлифование

для кругов 10–32 мм высотой до 32 мм — зернистость 25-12, твердость СМ2-С2, структура 5-8, шероховатость Ra 1,25 мкм; строка нормирована для белого электрокорунда, для 14А это ориентир с поправкой 0,8

Предельные отклонения диаметра

±0,5 мм (АА) и ±0,8 мм (А, Б) по строке «св. 6 до 30 мм»

Предельные отклонения высоты

±0,15 мм (АА) и ±0,5 мм (А, Б) по строке «св. 3 до 6 мм»

Предельные отклонения посадочного отверстия

+0,2 мм (класс Б) по строке «до 10 мм»

Допуск параллельности и плоскостности

0,10 мм (АА), 0,15 мм (А), 0,25 мм (Б)

Класс неуравновешенности

1 при классе точности АА; 1 и 2 при А; 1, 2 и 3 при Б

Радиус закругления кромок

не более 0,5 мм при высоте 6 мм

Маркировка

по п. 5.1 для кругов диаметром 40 мм и менее ее наносят на коробку или пакет

Запись размера

10х6х4, 10x6x4, 10*6*4

Ряд рабочих скоростей, предельные отклонения и рекомендации по видам шлифования — по ГОСТ 2424-83.

Что означает обозначение ПП 14А 10×6×4

ПП

прямой профиль; приложение 2 стандарта сопоставляет это обозначение с типом 1

14А

марка шлифматериала: нормальный электрокорунд

10×6×4

наружный диаметр, высота и посадочный диаметр в миллиметрах

Частые вопросы

Можно ли поставить его на оправку 3 мм?
Нет. Зазор 1 мм даст биение и неуравновешенность, а прижимные фланцы такой люфт не выбирают. Оправку берут строго по посадочному диаметру круга.

Чем 10×6×4 лучше 10×6×3?
Не лучше, а под другую оснастку: тело и рабочая поверхность у них одинаковы, различие только в диаметре отверстия под оправку.

Преимущества

• Посадка 4 мм под более жесткую оправку
• Тот же рабочий размер 10×6 мм, что у позиции с посадкой 3 мм
• Допуск отверстия только в плюс: круг садится без натяга
• Нормальный электрокорунд 14А на керамической связке
